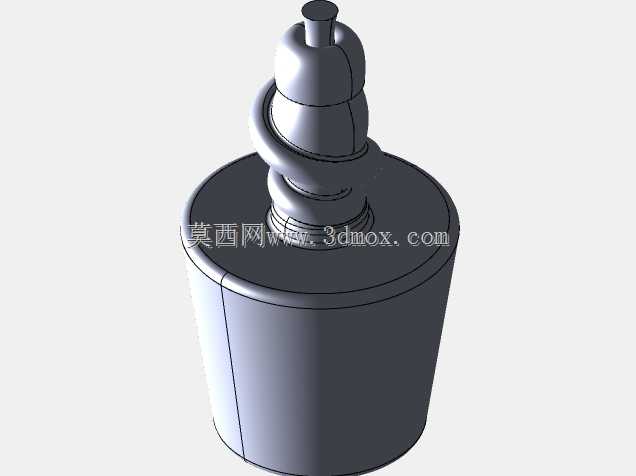

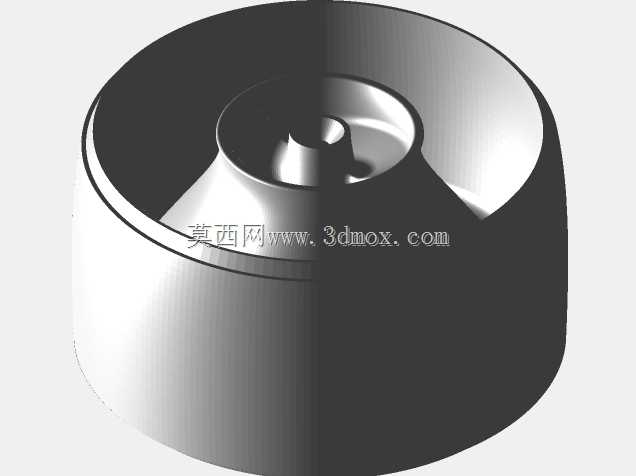

SLU ST型旋风分离装置结构设计

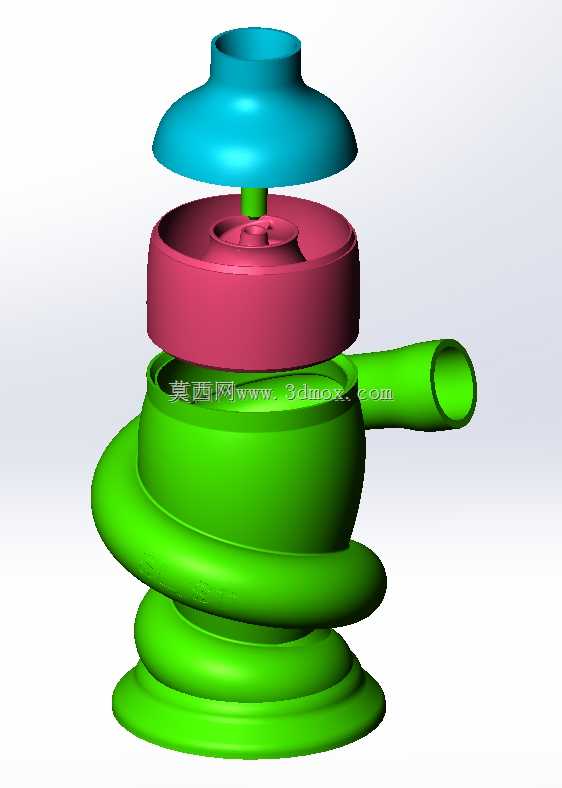

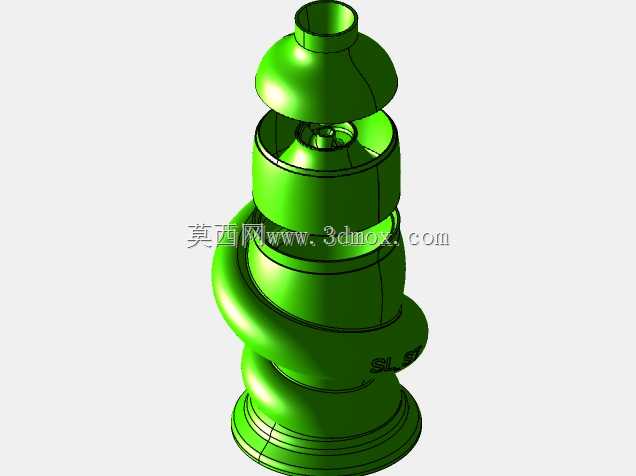

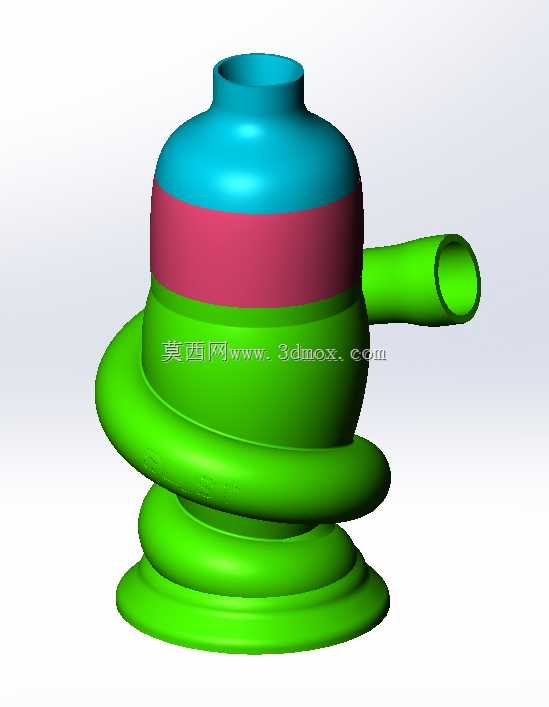

　　在工业除尘、粉体输送、车间废气预处理这类场景里，旋风分离器一直是无需滤材、运维成本极低的初级分离核心设备，这款SLU ST结构的旋风分离装置，是在传统旋风分离流道逻辑上做的迭代优化构型，核心解决传统旋风分离器在处理含尘浓度波动工况时，底部返混、细颗粒逃逸率偏高的问题。从结构流道设计来看，装置顶部的轴向入口段做了渐扩式的导流过渡，避免含尘气流直接冲入筒体造成的流场紊乱，切向进入的主筒体采用了变径螺旋蜗壳结构，和传统直筒加单锥体的结构不同，这款结构的筒体段做了三段式的螺旋下沉导向，气流在筒内做旋转运动的过程中，沿壁面的流道是连续顺滑的螺旋曲面，没有传统结构中筒体与锥体衔接处的截面突变，能大幅降低局部涡流造成的能量损耗，

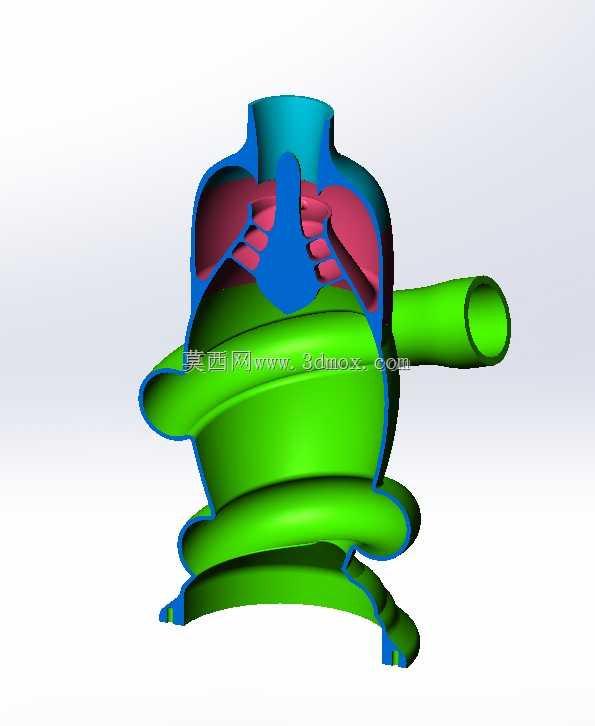

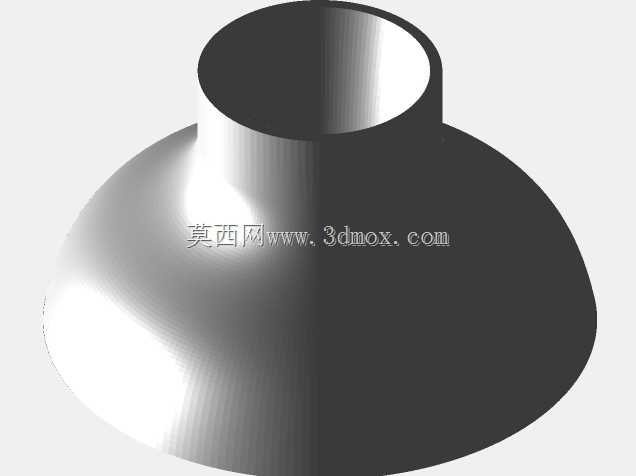

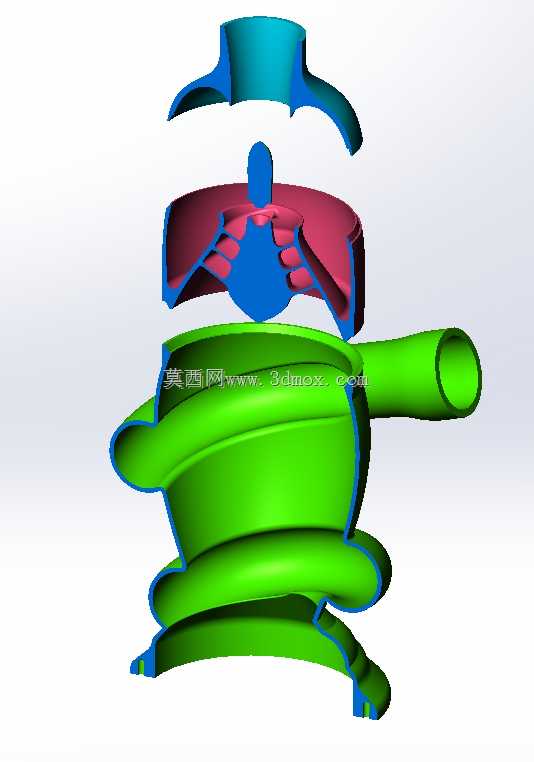

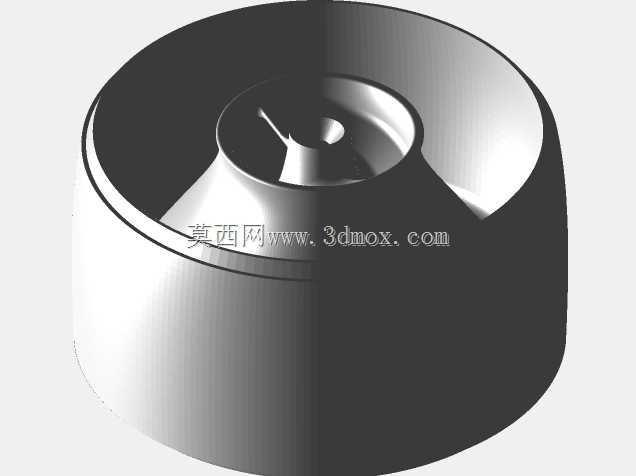

　　同时让不同粒径的尘粒在离心力作用下的分层运动更稳定，大颗粒尘粒在第一螺旋段就会被甩向壁面，沿螺旋导槽滑向底部集尘段，细颗粒则会随气流进入内层旋流区，经过中部的导流芯结构做二次整流，避免内旋流在上升过程中裹挟已经分离的尘粒再次进入排气通道。中部的导流芯采用了异形曲面的分流结构，不是传统的圆形排气管直插结构，导流芯的外壁做了和外筒螺旋流道匹配的导向曲面，能把完成尘粒分离后的内旋流平稳导入顶部的排气口，减少排气口处的流场脉动，降低设备运行过程中的气动噪声。侧面的切向入口采用了等截面的圆管接口，能直接和常规的通风管道做对接，不需要额外做变径转接，接口的法兰安装边界预留了标准的螺栓孔位，适配常规工业通风管道的安装尺寸，

　　现场安装时不需要额外做非标改制。底部的排尘段采用了渐缩的螺旋导料结构，和传统的直锥排尘口不同，螺旋导料面能让沿壁面下滑的尘粒以旋转状态进入下方的集尘料斗，避免排尘口处的气流窜流造成的尘粒返混，即使在入口风速处于设计区间下限的工况下，也能保证分离后的尘粒顺利排出，不会在锥段堆积造成堵塞。从安装边界来看，整个装置的外部轮廓没有突兀的外凸结构，侧面入口管的中心高度、顶部排气口的法兰端面尺寸、底部排尘口的对接尺寸，都适配常规中小型除尘系统的安装空间，既可以作为单机除尘设备的核心分离单元，也可以串联在布袋除尘器、滤筒除尘器的前端做预分离，降低后端过滤单元的滤材负荷，延长滤材的更换周期。在实际工况适配中，

　　这种结构的流道设计对于10μm以上的粉尘颗粒分离效率表现稳定，相比传统同直径的旋风分离器，在相同处理风量下的阻力损失更低，能适配木工车间粉尘收集、粮食加工输送风网除尘、金属切削打磨工位的含尘气处理、小型锅炉烟气初级除尘这类场景，对于含尘浓度在10-100g/m³区间的气流都能稳定工作，不会因为入口浓度波动出现分离效率骤降的问题。结构建模过程中，所有流道曲面都做了曲率连续处理，没有尖锐的棱角和截面突变，后续如果要做流场仿真优化，可以直接基于模型提取流体域，不需要额外做几何修复，壁面厚度按照常规工业除尘设备的钢板焊接工艺做了预留，所有对接接口的尺寸都符合通用通风管道的标准规范，加工时可以直接采用板材卷制、焊接成型，不需要复杂的冲压模具，制造成本可控。另外，结构上没有易损的运动部件，日常运维只需要定期检查底部排尘阀的密封性，不需要更换内部耗材，相比带滤材的除尘设备，运维工作量和成本都更低，适合作为长期连续运行的工业除尘系统的初级分离单元使用。
