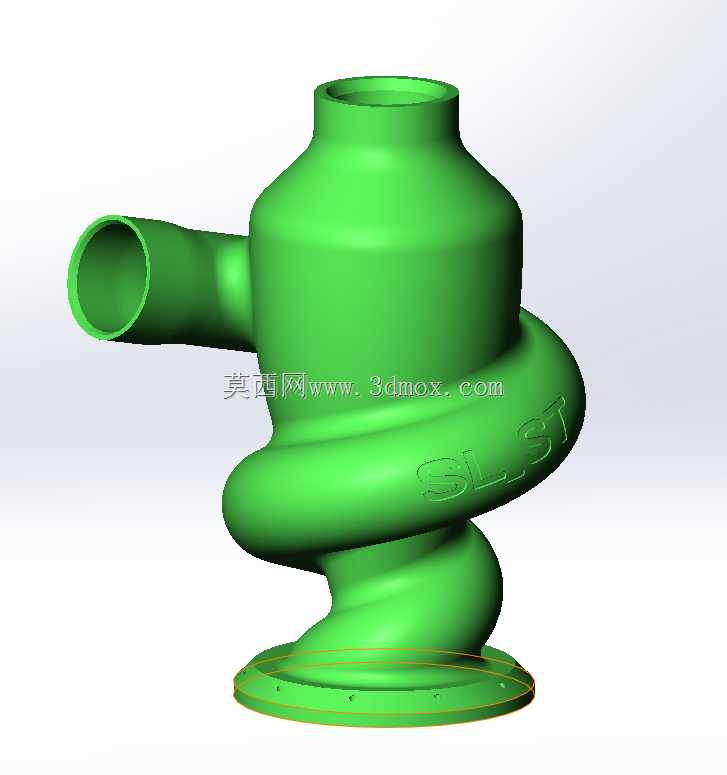

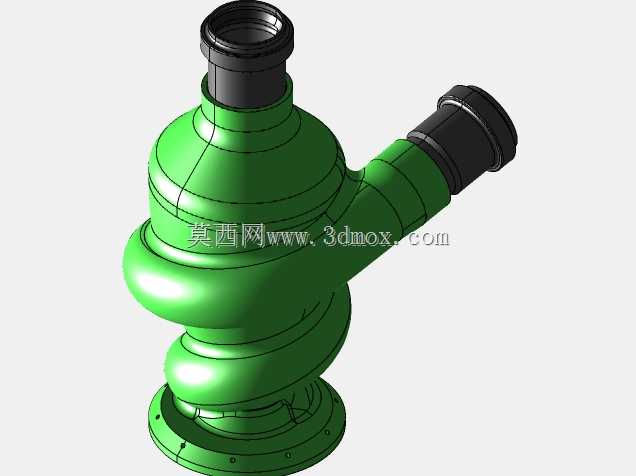

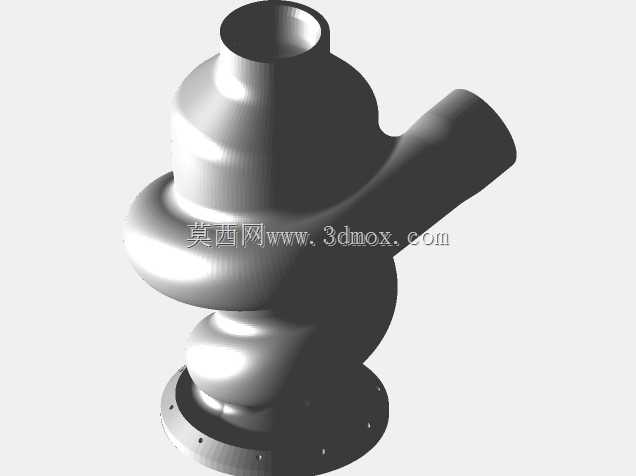

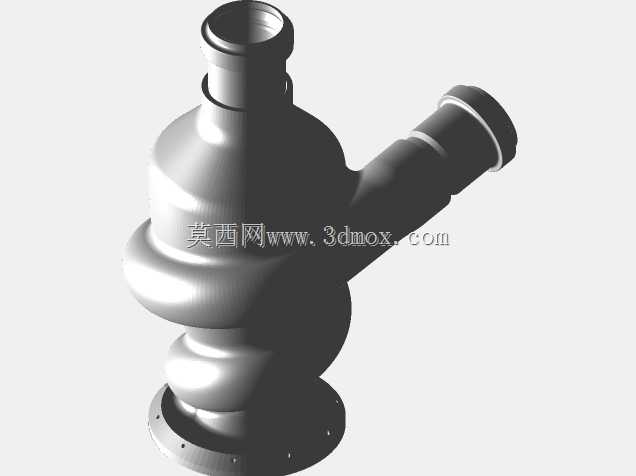

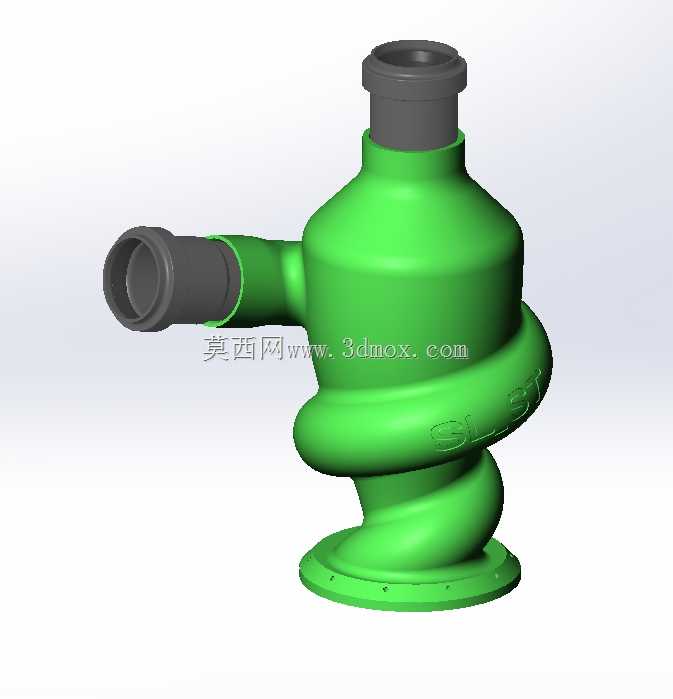

SLU ST型旋风分离除尘结构三维设计

　　该结构为离心式气固分离核心部件，主要应用于含尘气体工况的颗粒物预分离环节，常见于工业真空系统进气端、小型粉体输送线尾气处理、木工车间局部除尘点位、实验室通风除尘支路等场景，依靠离心沉降原理实现气流中固体颗粒与洁净气体的分离，无需更换滤材，运行阻力稳定，适合处理含尘浓度波动较大的工况。从结构设计逻辑来看，整体采用切向进气的经典旋风构型，进气段采用矩形截面切向接入筒体上部，避免进气气流直接冲击内筒造成的流场紊乱，进气道沿筒体切线方向平滑过渡，保证进入筒体的气流能够快速形成稳定的旋流场，减少入口段的局部压损。筒体段采用上圆柱下圆锥的渐变结构，上部圆柱段为主要的旋流形成区域，直径经过流场迭代优化，匹配对应处理风量下的截面流速，

　　保证气流在筒内的停留时间足够大颗粒完成离心沉降；下部圆锥段采用渐缩设计，随着锥段直径逐步缩小，旋流的切向速度逐步提升，能够裹挟更细小的颗粒沿锥壁下滑至底部排尘口，同时锥段角度经过调整，避免锥壁处出现颗粒二次夹带的问题，减少已分离颗粒被上升内旋流重新带出的概率。顶部的排气内筒插入深度经过多轮回算，插入位置处于进气口下沿与筒体上沿的合理区间，既避免进气短路直接从排气口流出，又不会过度插入筒体下部干扰外旋流的正常下行路径，内筒直径与筒体直径的比值控制在常规高效旋风的合理区间，平衡分离效率与运行压损的关系。从安装边界来看，整体结构为立式安装构型，顶部排气口可直接对接后续管路或风机入口，侧面切向进气口可对接含尘气体来流管路，

　　底部排尘口可对接集尘桶或卸灰阀，安装时需保证整体垂直度，避免锥段偏斜造成旋流场不对称影响分离效果；外部无额外运动部件，整体为焊接或钣金拼接的静设备结构，安装时仅需对接三个管路接口，固定方式可采用侧面支架抱箍固定或顶部法兰吊装，适配不同安装空间的布局需求。从功能特性来看，该结构针对5μm以上的固体颗粒分离效率表现稳定，在额定处理风量下运行压损处于常规工业除尘系统可接受的区间，内部无易损件，长期运行仅需定期清理底部集尘腔即可，维护成本极低；针对真空系统工况做了流场适配，避免高负压工况下锥段出现气流返混的问题，进气段的平滑过渡设计也减少了高流速下的壁面磨损，适合长期连续运行的工况。设计过程中针对内部流场做了多轮迭代调整，

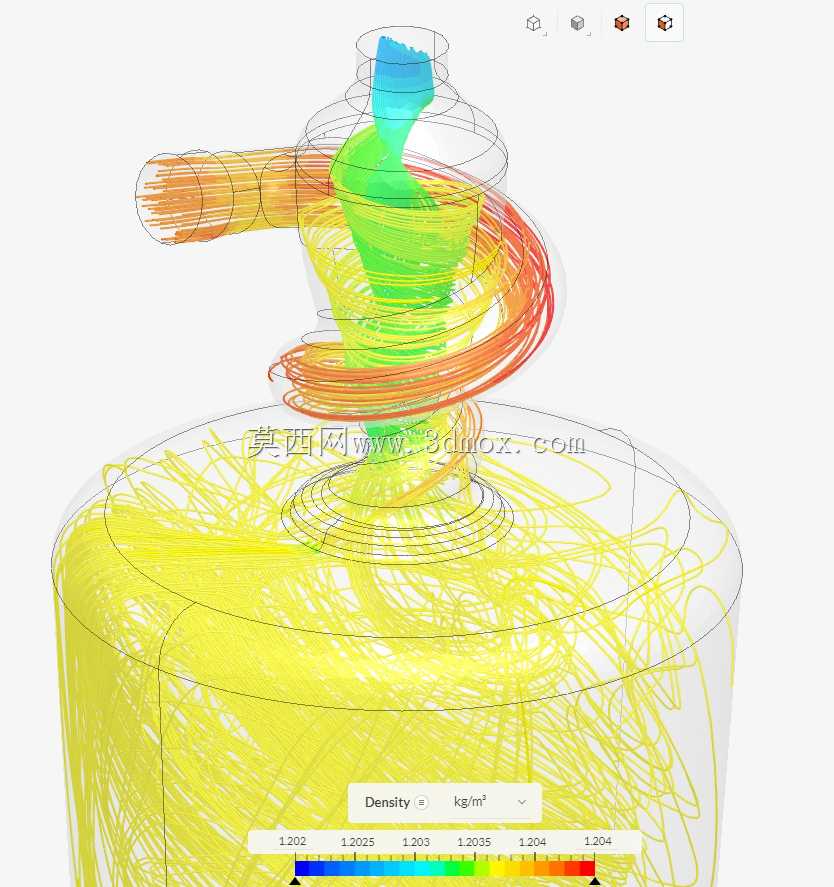

　　通过流场模拟观察不同截面的速度分布、密度分布，优化了筒体与锥段的衔接圆角，减少衔接处的局部涡流，调整了内筒的出口倒角，降低排气段的局部阻力，同时针对进气口的高流速区域做了壁面加厚的设计考量，减少含尘气流长期冲刷造成的壁面磨穿问题。在实际选型适配时，可根据处理风量的大小等比例缩放整体尺寸，缩放过程中需保持各部分的比例关系不变，尤其是进气口截面比、内筒直径比、锥段角度、内筒插入深度这几个核心参数，避免比例失调造成分离效率骤降或压损大幅升高；若用于高磨蚀性粉尘工况，可在进气侧筒壁、锥段内壁增加耐磨衬层，无需改动整体流道结构即可提升设备使用寿命。该结构可单独作为预分离器使用，也可多台并联组合处理大风量工况，并联安装时需保证各台设备的进气阻力一致，避免出现气流分配不均造成的单台设备过载问题。
