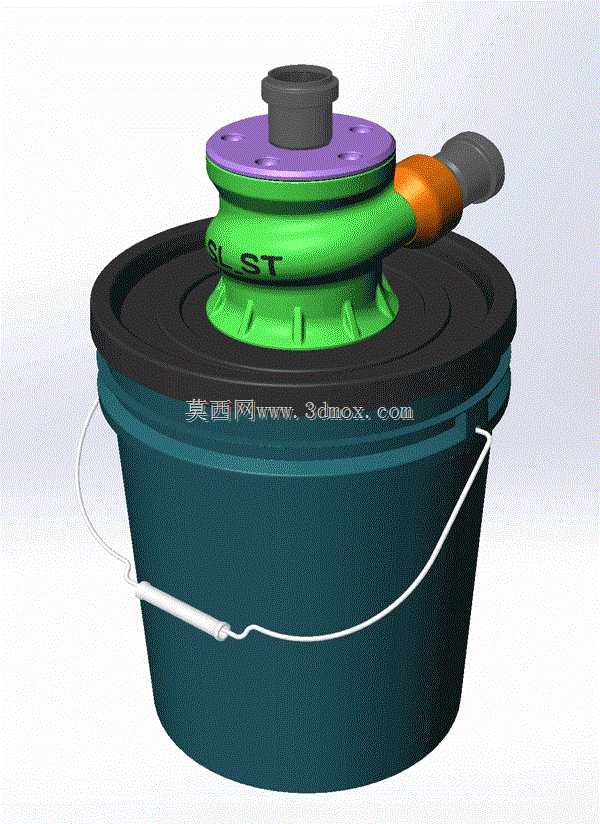

桶式两级旋风分离除尘装置结构设计

　　这款桶式两级旋风分离装置，主要面向小型工位除尘、小型木工台锯配套除尘、家用小型中央吸尘前置预处理、焊烟小范围收集这类对占地要求高、需要灵活移动的除尘场景，区别于大型工业旋风除尘系统的固定安装模式，它直接采用通用密封桶作为集尘容腔，不需要单独焊接定制集尘斗，日常清理积尘时直接提桶倾倒即可，大幅降低了使用中的维护成本。

　　从实际用途来看，它的核心作用是在含尘气流进入过滤滤芯之前，通过两级离心分离效应把气流中90%以上的大颗粒木屑、焊渣、硬质粉尘提前分离出来，直接落入下方集尘桶内，避免大颗粒直接冲刷后续过滤元件，大幅延长滤材的更换周期，尤其适合打磨、木作、小型金属切削这类产生大粒径固相颗粒物的作业场景，相比单级旋风分离器，它对10μm以上粒径颗粒的捕集效率有明显提升，同时不会像单级结构那样容易出现底部返混、二次带尘的问题。

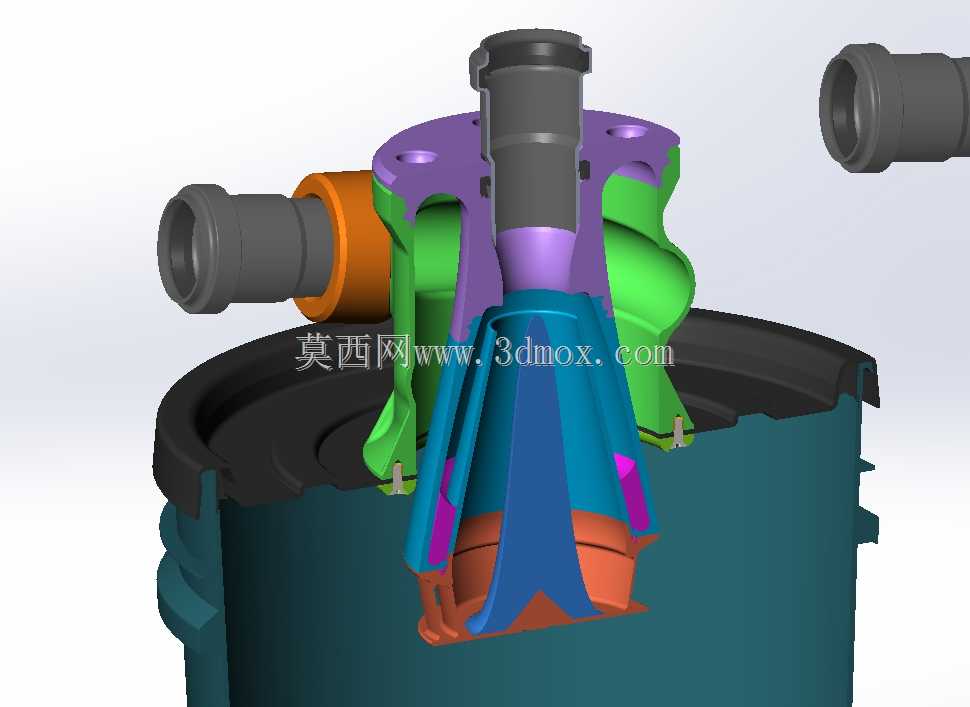

　　功能特性上，它的进气接口采用标准40mm外径的通用软管适配尺寸，不需要定制变径接头，市面上常规的工业吸尘软管、家用吸尘器延长管都可以直接插接密封，出气端可以直接对接后置滤盒或者吸尘主机的进气口。两级旋流腔采用同轴叠加的布局，第一级粗分离腔处理进入的大流量含尘气流，通过导流叶片强制气流形成高速旋流，靠离心力把大质量颗粒甩向腔壁，沿壁面滑落进入下方集尘桶；经过第一级处理的气流会折返进入第二级精分离腔，在更小直径的旋流通道内获得更高的离心加速度，把第一级未捕集的细颗粒进一步分离，最后经过中心排气通道排出到下游过滤段。顶盖部分采用快压式密封结构，和下方桶体的配合面做了环形密封槽，工作时桶内维持负压状态不会出现漏风泄压的问题，提手结构直接沿用通用桶的金属提梁，移动转运时不需要额外加装搬运结构。

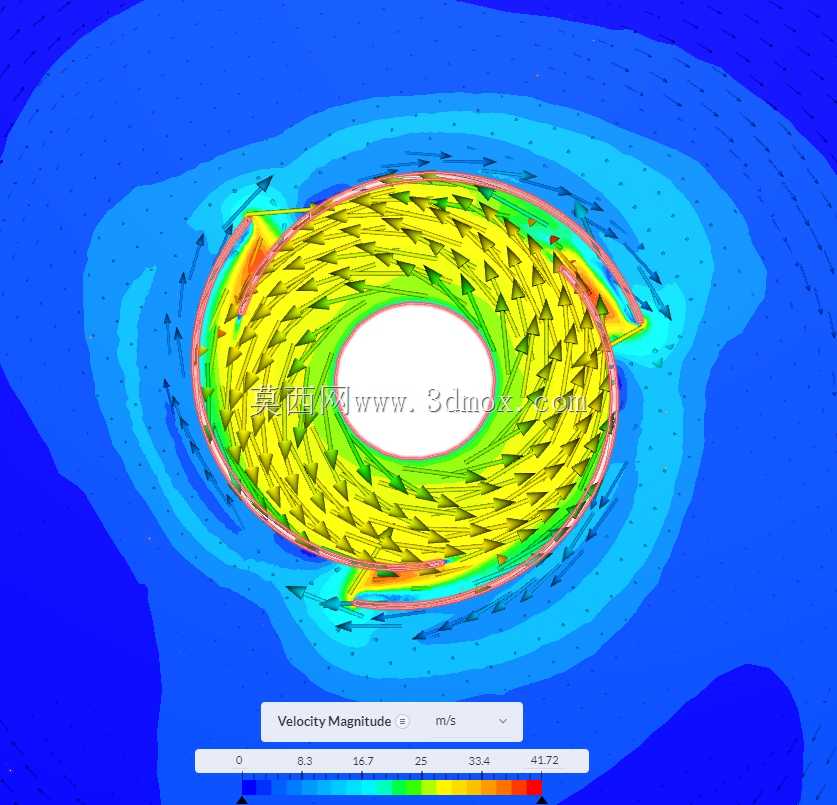

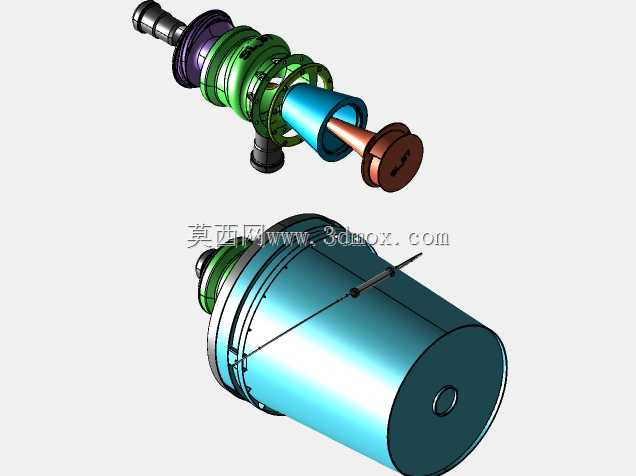

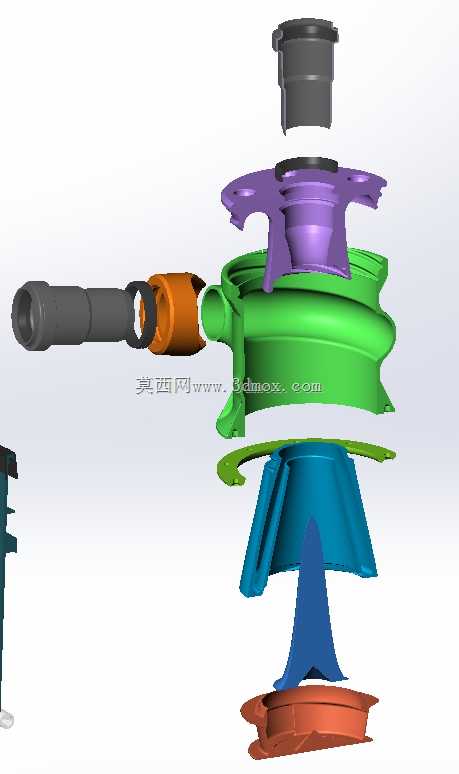

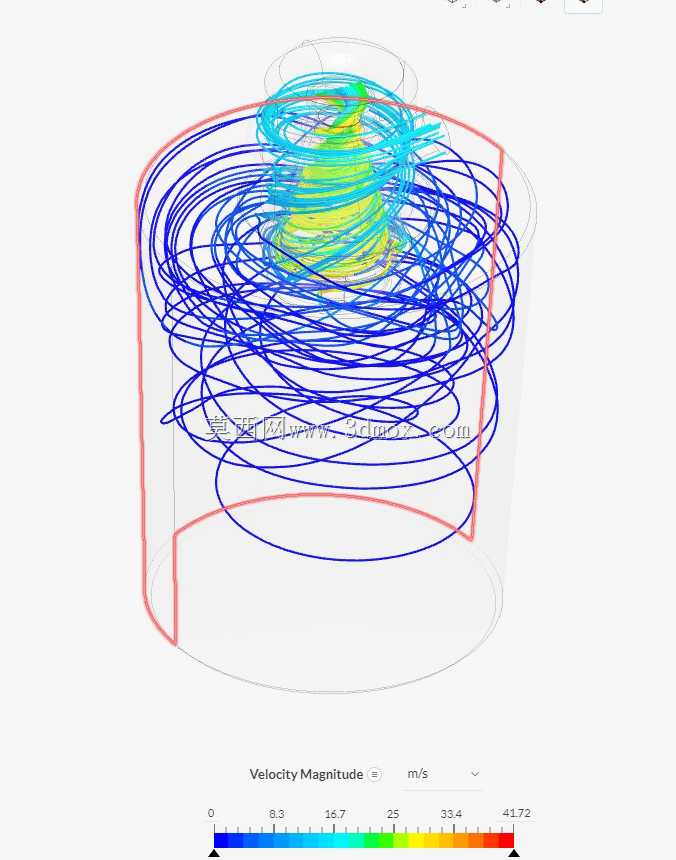

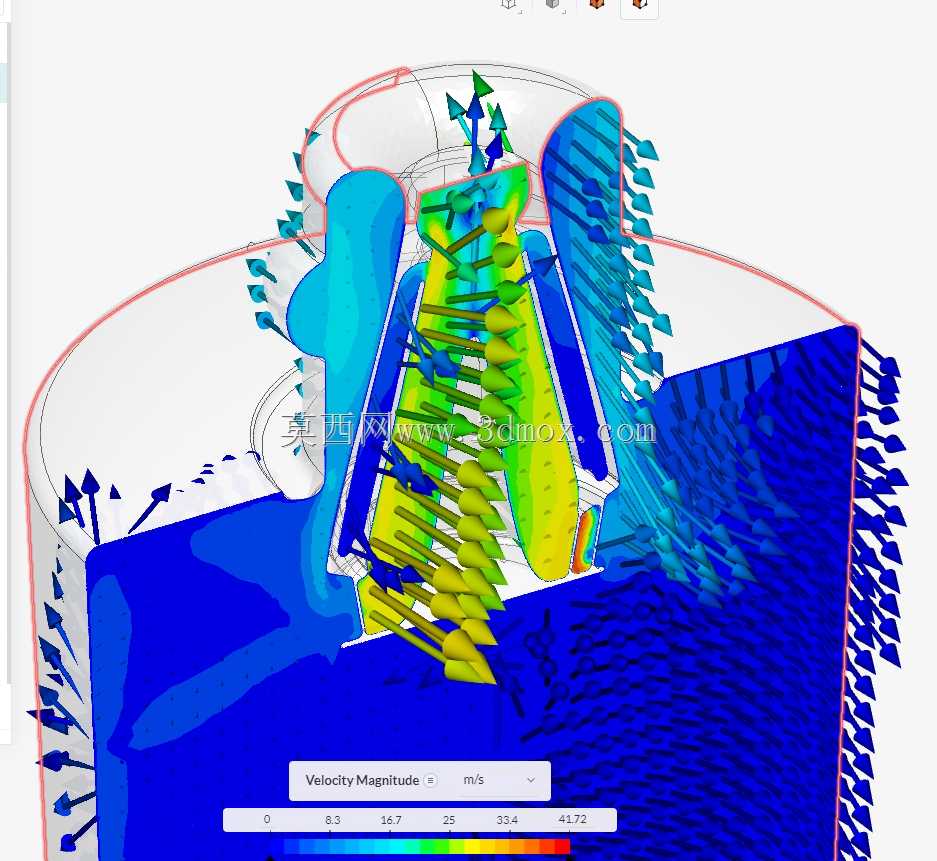

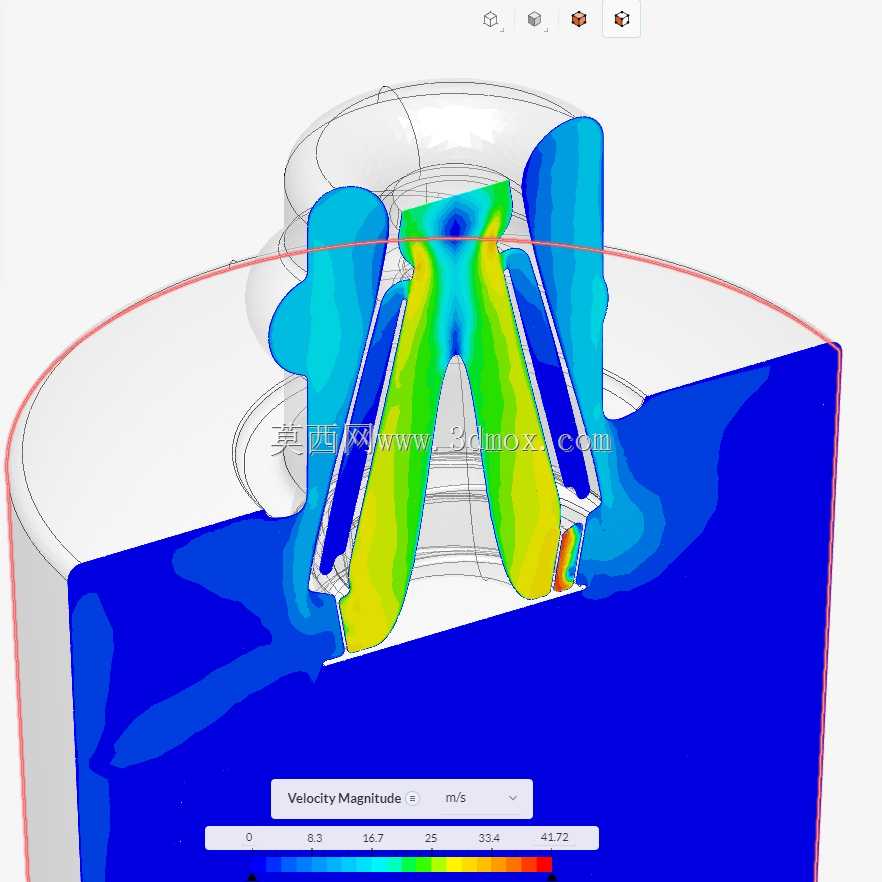

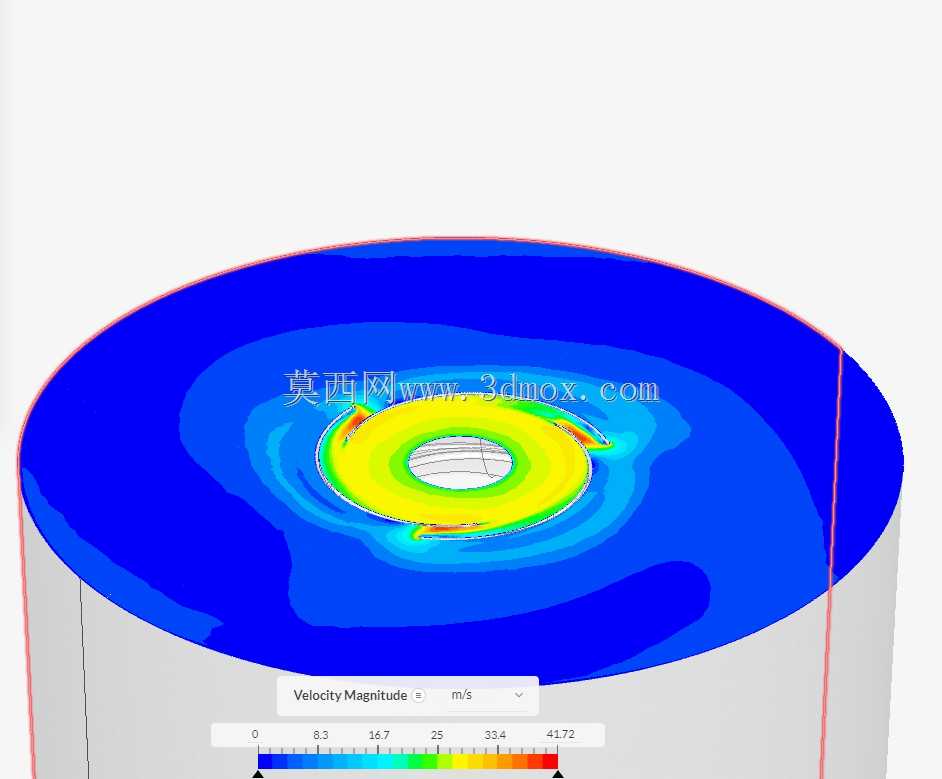

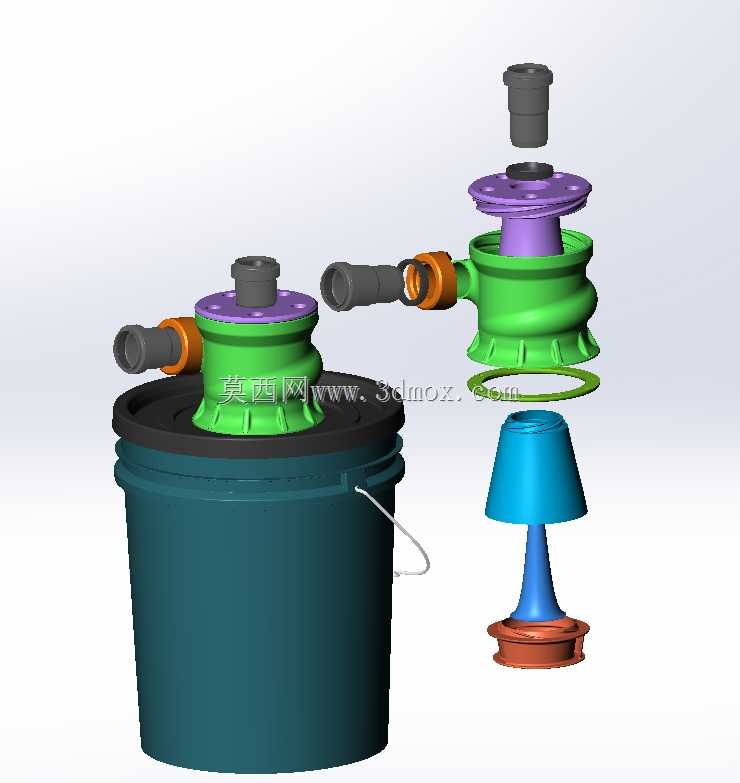

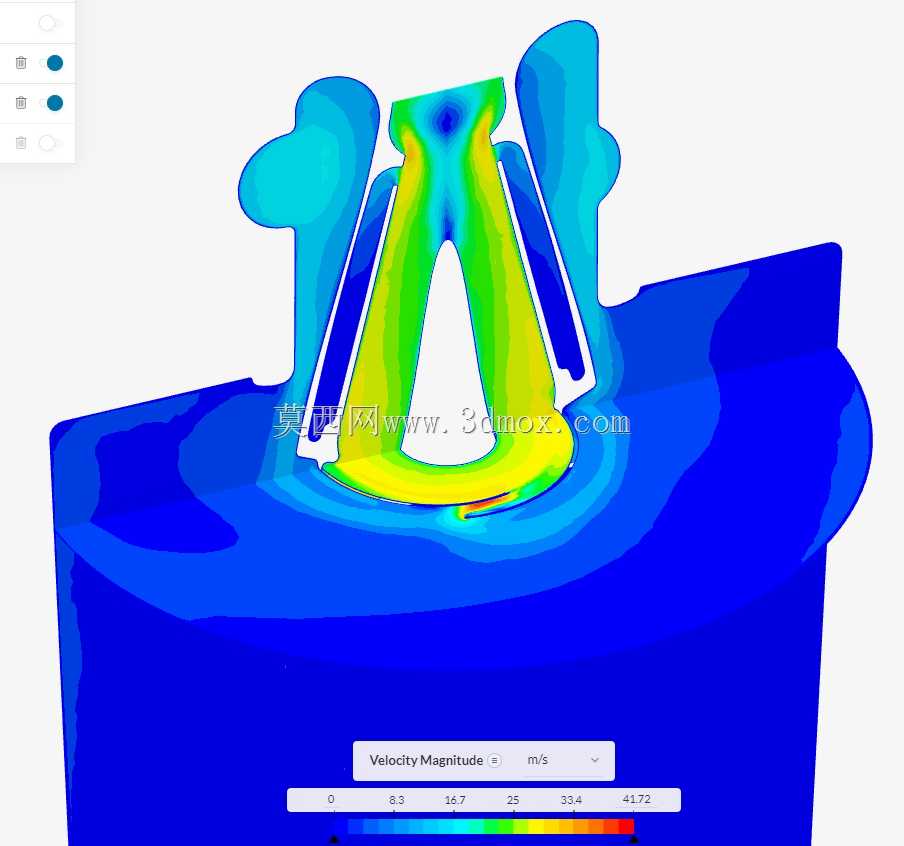

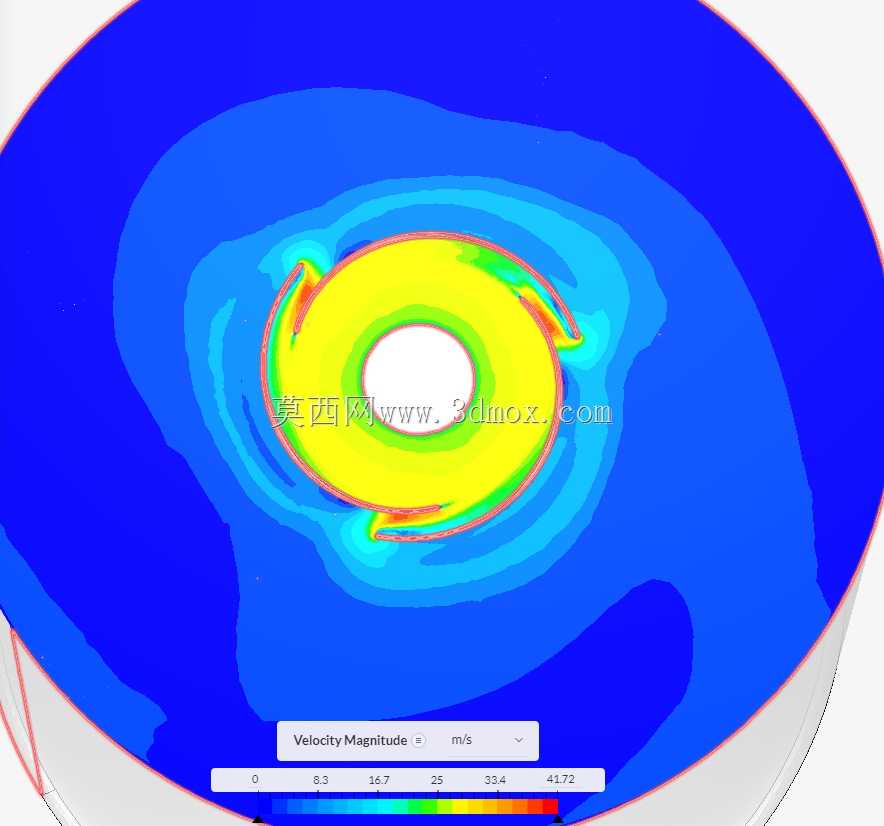

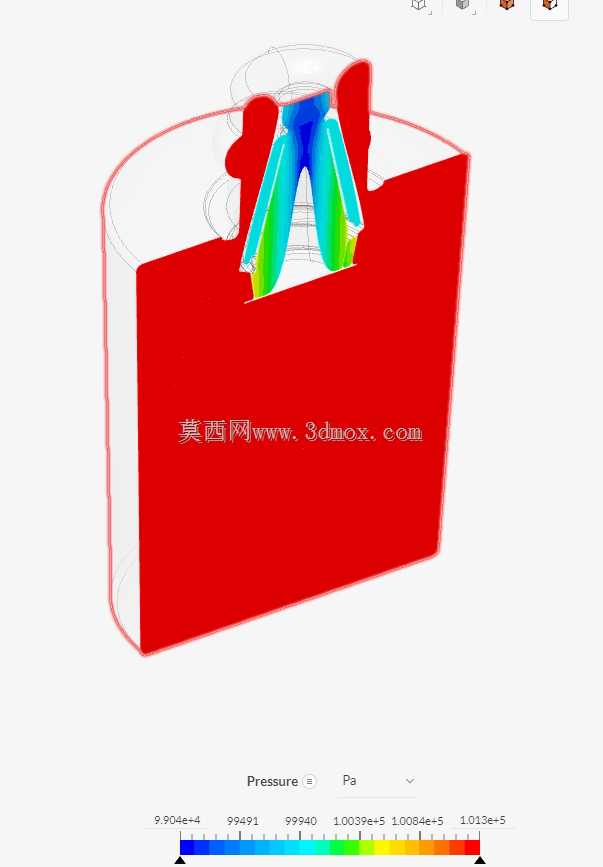

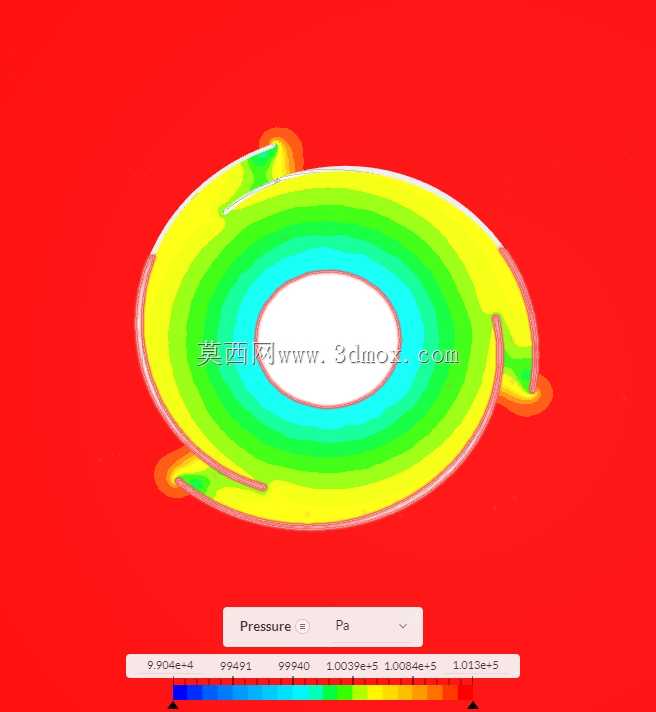

　　设计思路上，整个旋流头没有采用传统旋风分离器的锥形集尘段结构，而是把旋流分离段全部集成在桶盖上方的组件内，下方直接对接标准规格的塑料密封桶，这样做的好处是用户可以根据自己的集尘容量需求更换不同容积的同口径桶体，不需要改动上部分离结构，大幅提升了产品的适配性。旋流叶片的角度经过多轮流场验证，在保证旋流强度的前提下尽可能降低气流阻力，避免因为风阻过大导致配套吸尘主机的吸力损失过多；进气口采用切向偏心布局，和旋流腔的内壁做了顺滑相切过渡，避免气流进入时产生紊流影响分离效率。所有内部流道的转角处都做了圆角过渡，没有直角突变结构，减少粉尘在流道内的积留挂壁问题，长期使用也不会出现流道堵塞的情况。

　　安装边界方面，上部旋流头的最大外径适配常规300mm口径的通用密封桶，安装时只需要把旋流头组件放置在桶口，扣紧桶盖的压圈即可完成固定，不需要额外的螺栓连接或者焊接固定；整体高度在安装到标准20L密封桶上时总高度不超过450mm，最大外径不超过320mm，占用的工作台下方或者设备旁的空间非常小，不需要预留大型设备的安装检修空间。进气接口的中心高度距离桶盖顶面约70mm，外接软管时不会和桶壁产生干涉，出气接口位于旋流头顶部中心位置，垂直向上的接口布局方便对接上方的管路或者滤盒，安装时只需要保证桶体放置平稳，不需要做额外的地脚固定，整机重量较轻，单人就可以随意挪动位置适配不同的作业工位。需要注意的是，使用时要保证桶盖和桶体之间的密封完全，不能出现缝隙漏风，否则会破坏桶内的负压旋流场，直接导致分离效率下降，集尘桶内的积尘高度不能超过桶身高度的三分之二，否则积尘会被旋流二次卷吸进入下游，影响分离效果。
