适配传统铲斗盖的两级旋风分离结构设计

　　在木工车间打磨、建材散料装卸、小型粮食加工这类存在多粒径固相杂质混在气流中的作业场景里，常规单级旋风分离器往往存在分离精度的短板——大粒径碎屑能被有效捕集，但细粉尘会随排气流逃逸，既达不到作业环境的粉尘控制要求，也容易造成后端引风叶轮的磨损积灰。这套两级旋风分离结构，正是针对这类场景下传统结构适配性不足的问题做的定向优化，核心安装边界完全匹配常规小型铲斗的上盖尺寸，不需要对原有集料容器做额外的焊接、切割改造，直接替换原有上盖即可完成装配，大幅降低了现场改造的工作量。

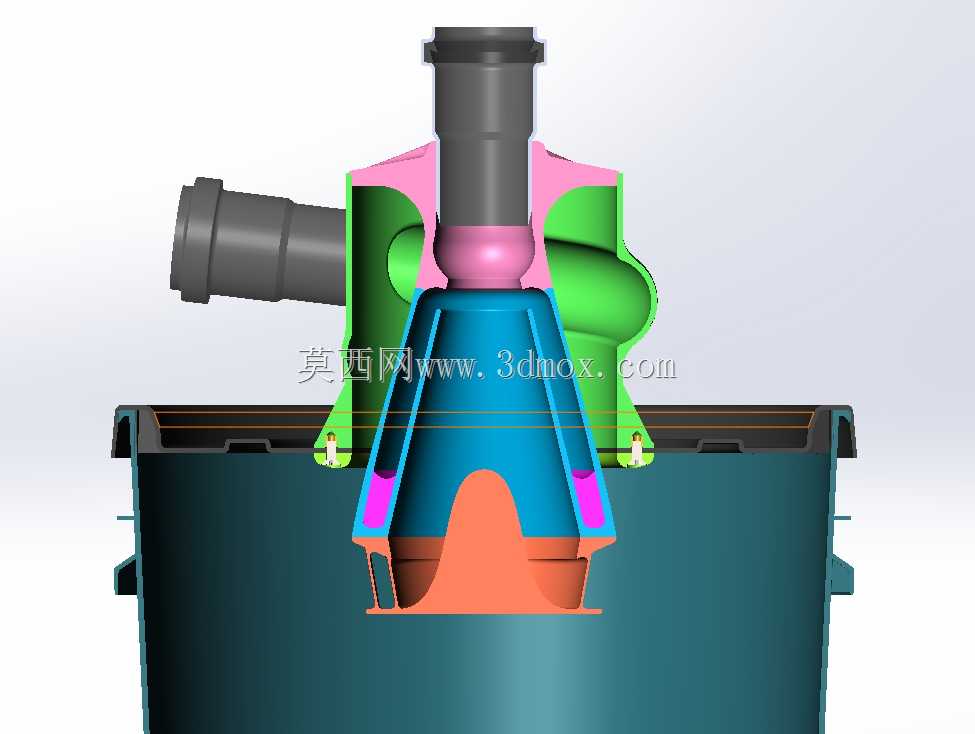

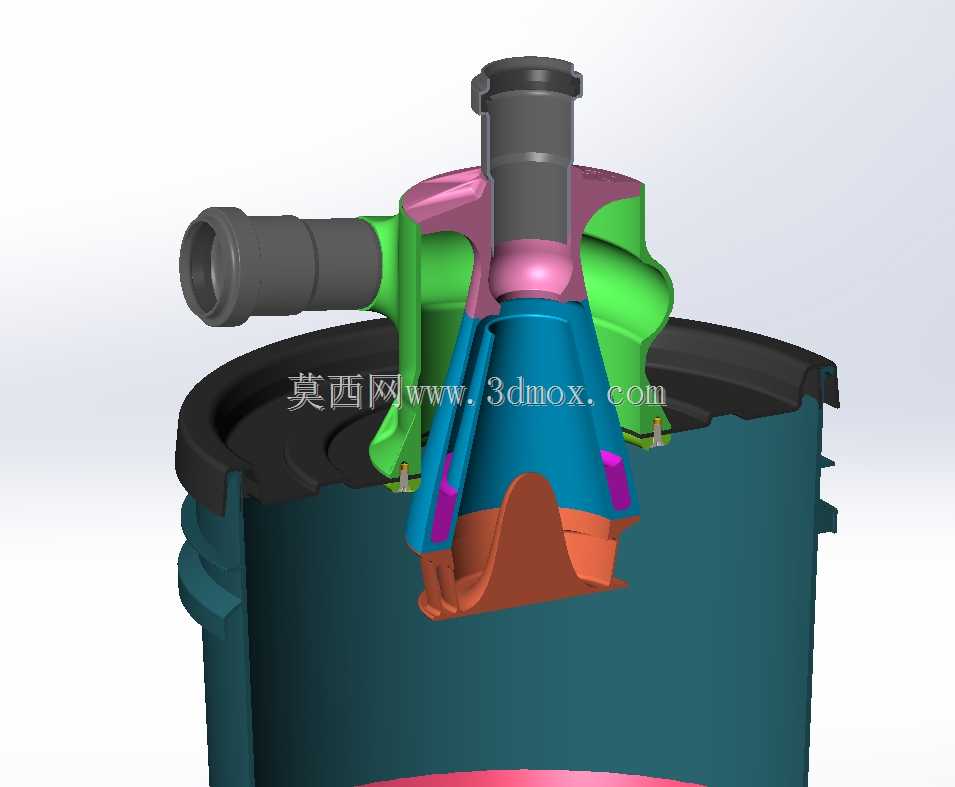

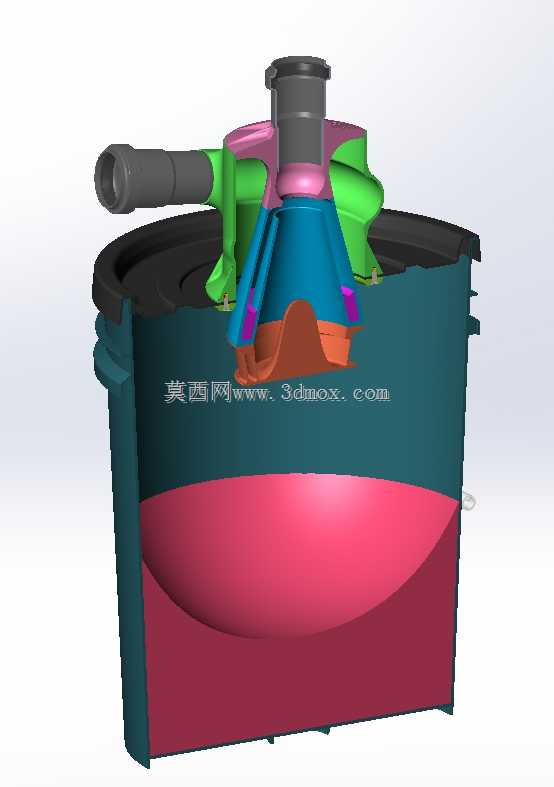

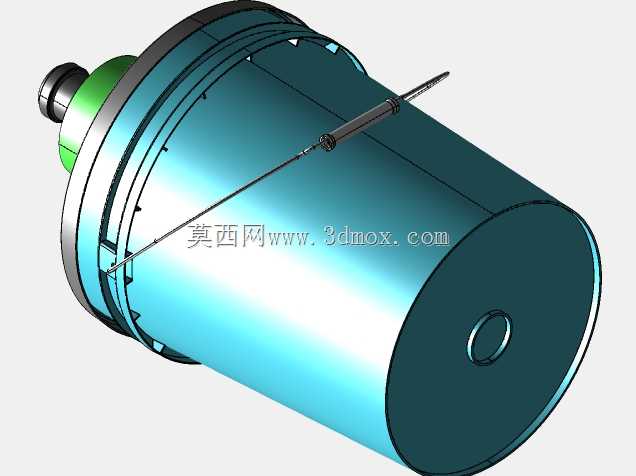

　　从结构功能逻辑来看，这套分离结构采用内外嵌套的双旋风流道设计，含尘气流进入第一级外侧流道后，会在筒壁约束下形成高速外旋流，依靠离心力将气流中裹挟的大粒径木屑、砂石颗粒、粮粒碎屑等杂质甩向筒壁，沿壁面滑落进入下方集料铲斗；完成初步分离的气流会折返进入内侧的第二级旋流腔，通过收窄的流道截面提升旋流角速度，对气流中残留的细粒径粉尘做二次离心分离，两级流道的衔接处做了平滑的圆弧过渡，避免流道突变造成的局部压损激增，也减少了颗粒在过渡段的堆积卡滞问题。

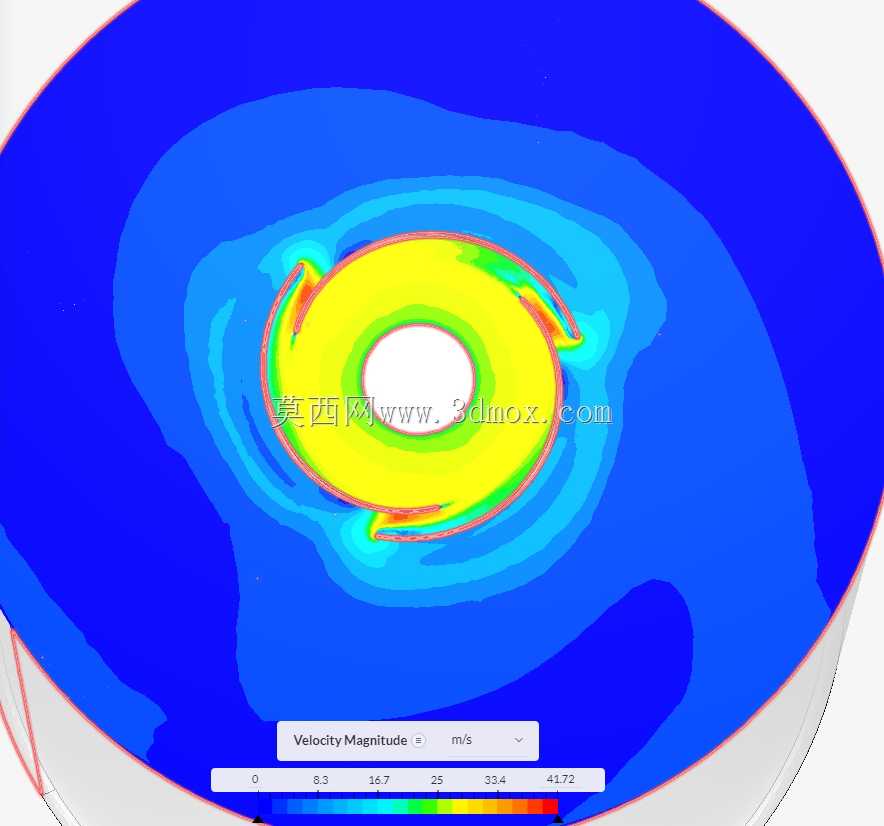

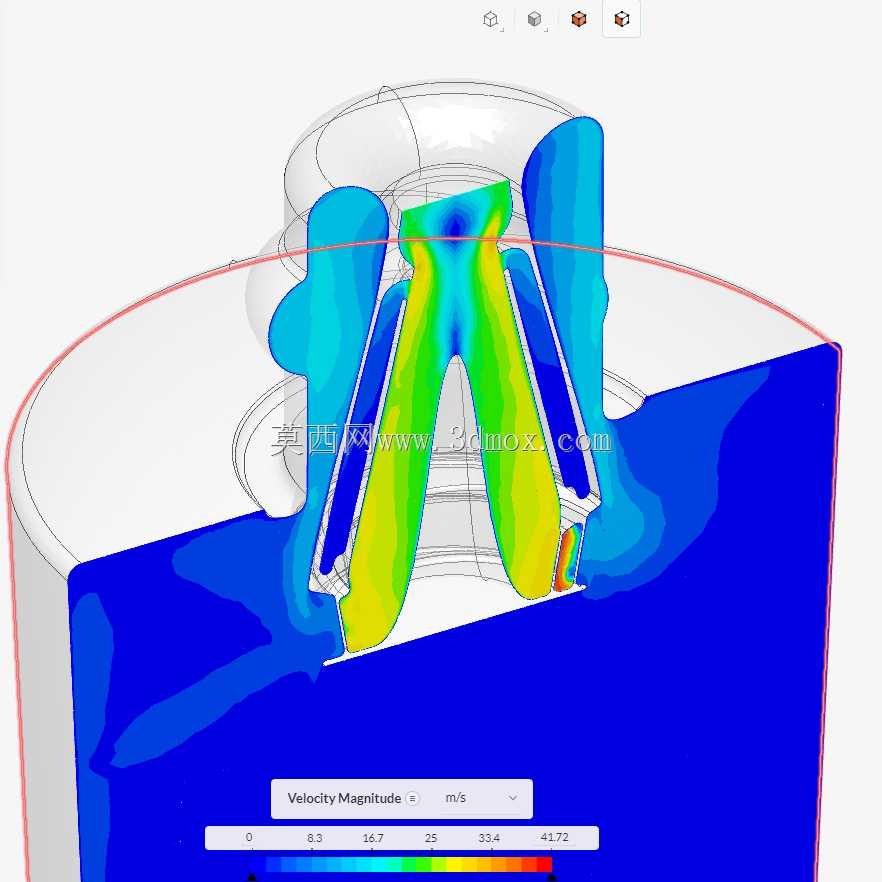

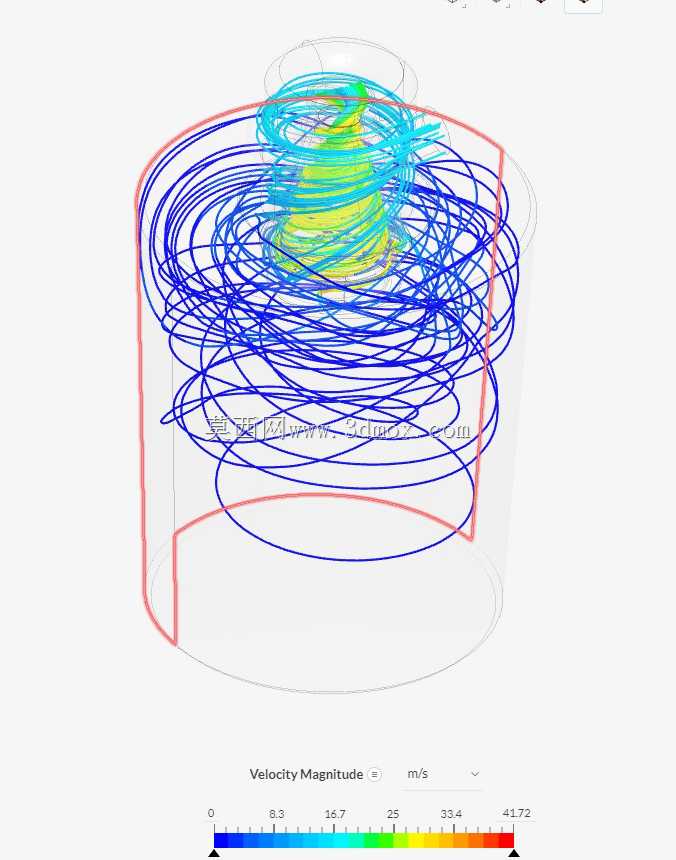

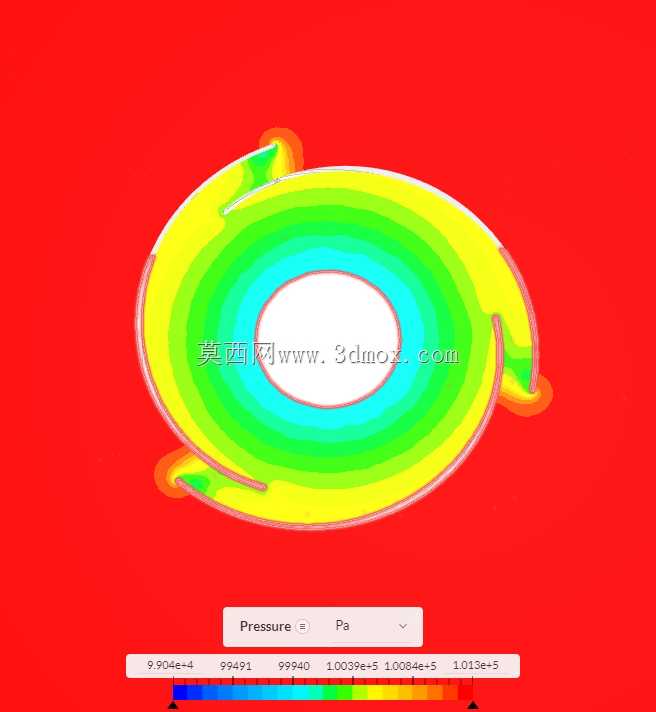

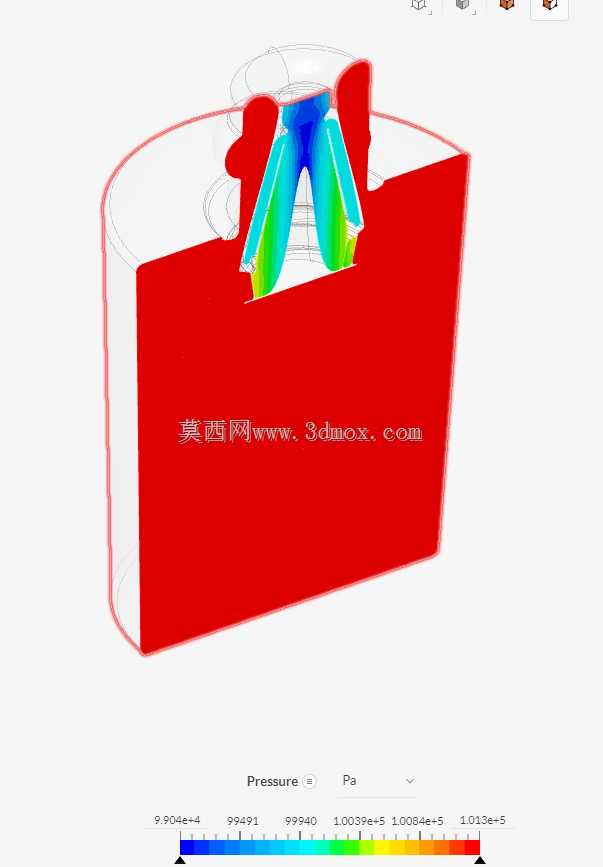

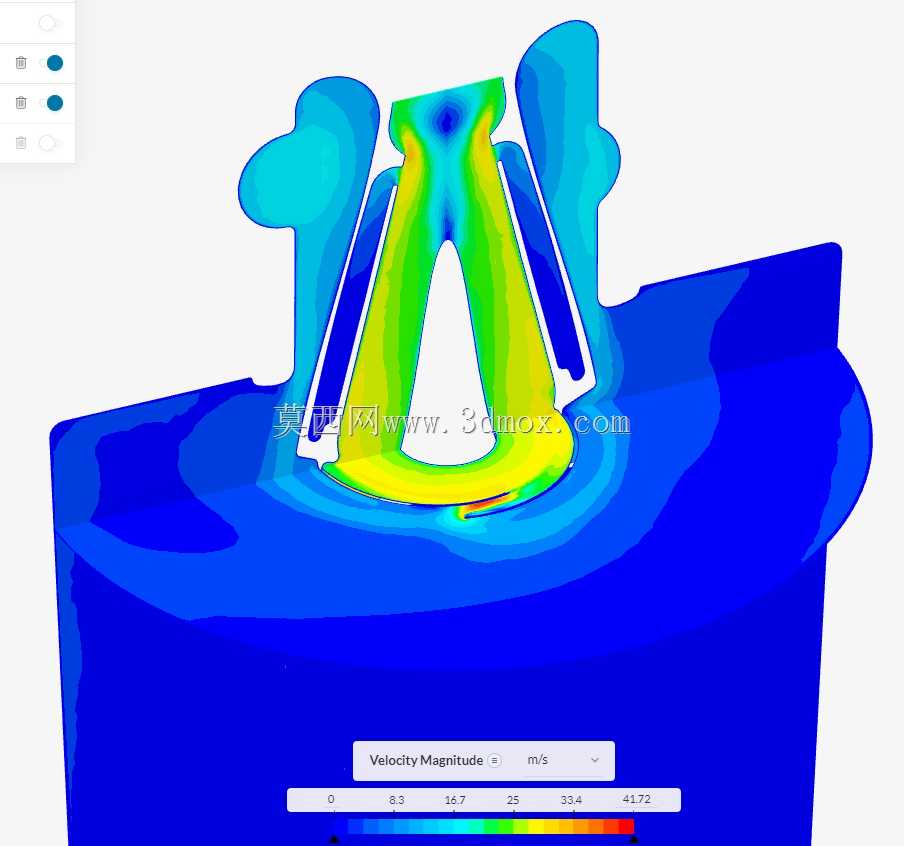

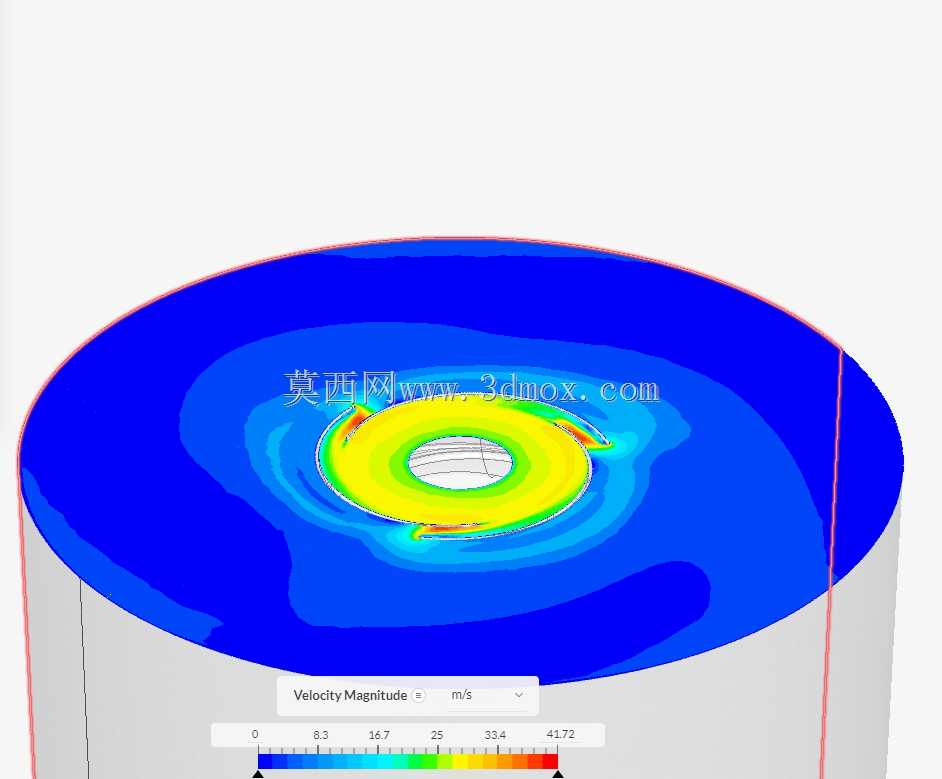

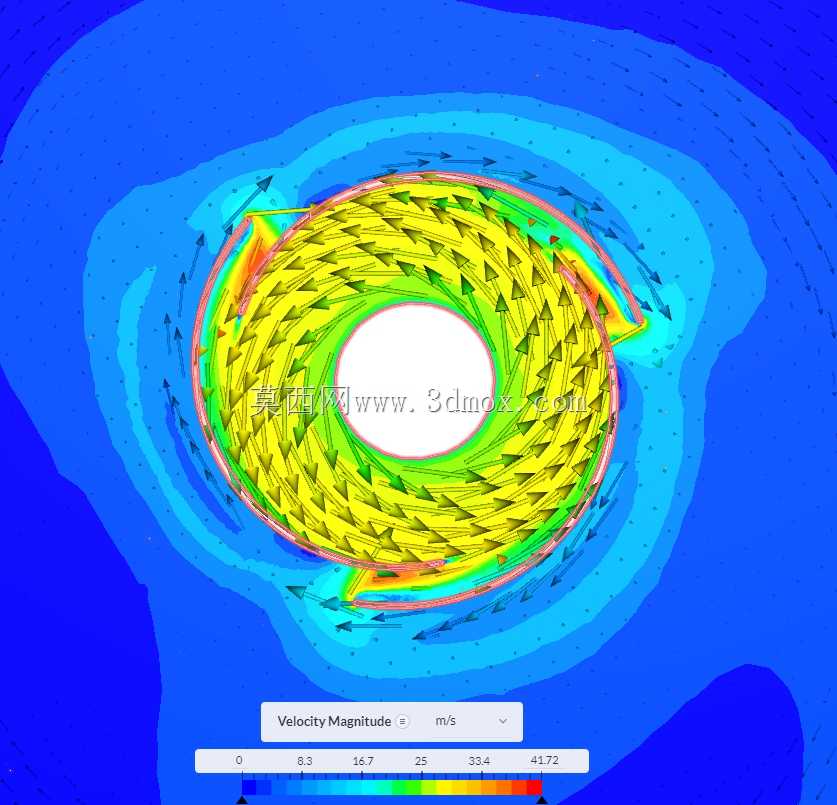

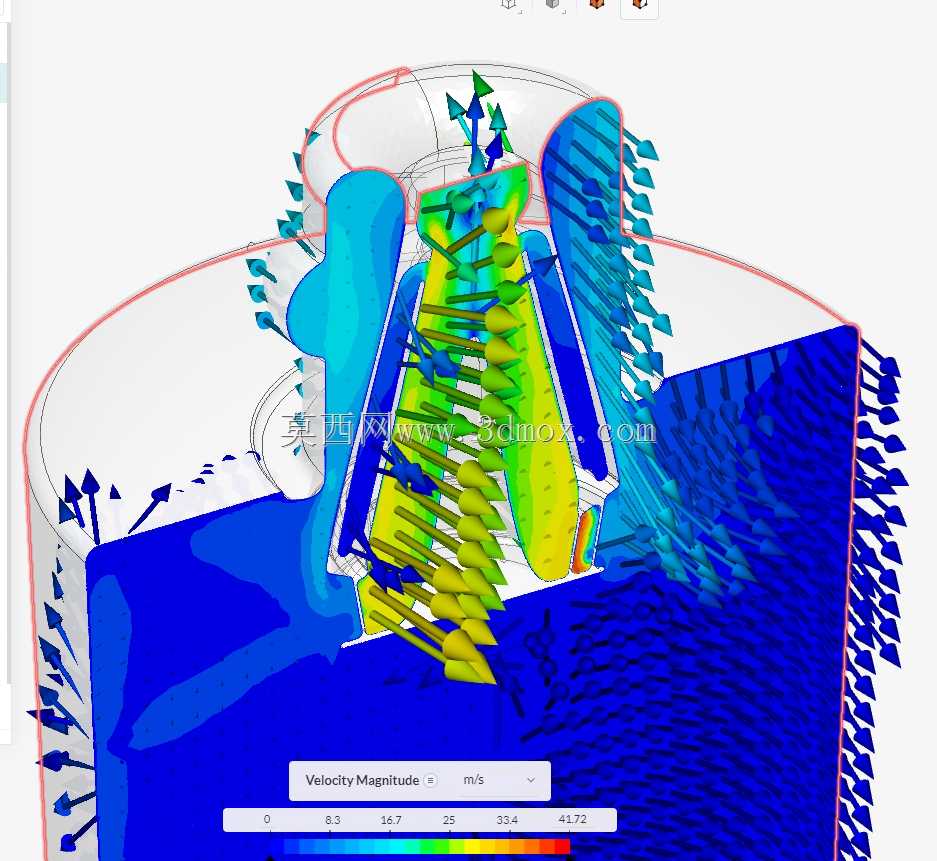

　　设计过程中重点考量了不同工况下的流场稳定性，通过流场仿真验证了不同入口风速下的速度分布特性，从仿真云图可以看到，两级流道内的速度梯度分布均匀，没有出现局部涡流死区，既保证了细粉分离段的离心力足够捕集10μm以上的细粉尘，也控制了整体结构的运行阻力，适配常规小型工业引风机的风压参数，不需要额外更换大压头的风源设备。结构的入口采用切向进风设计，进风口的法兰尺寸匹配常规小型除尘系统的通风管道直径，出风口设置在结构顶部中心位置，可直接对接后续的精过滤单元或者排风管道，整体结构没有易损的活动部件，日常维护只需要定期清空下方集料铲斗内的分离物料即可，不需要频繁更换滤材，运行维护成本远低于滤筒式、布袋式的过滤除尘结构。

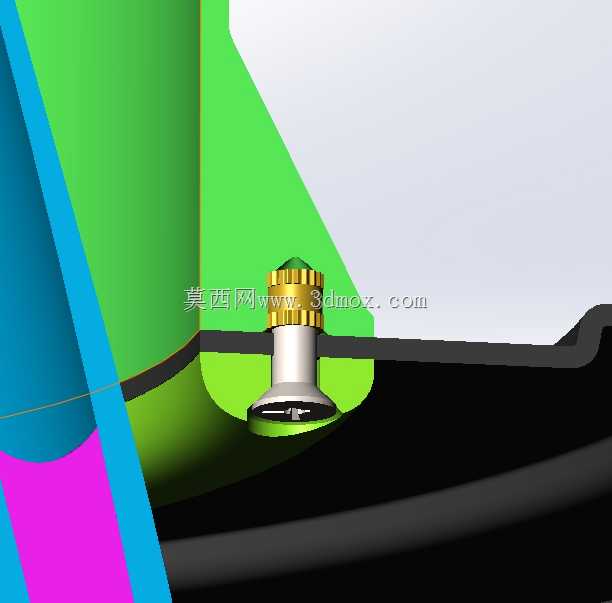

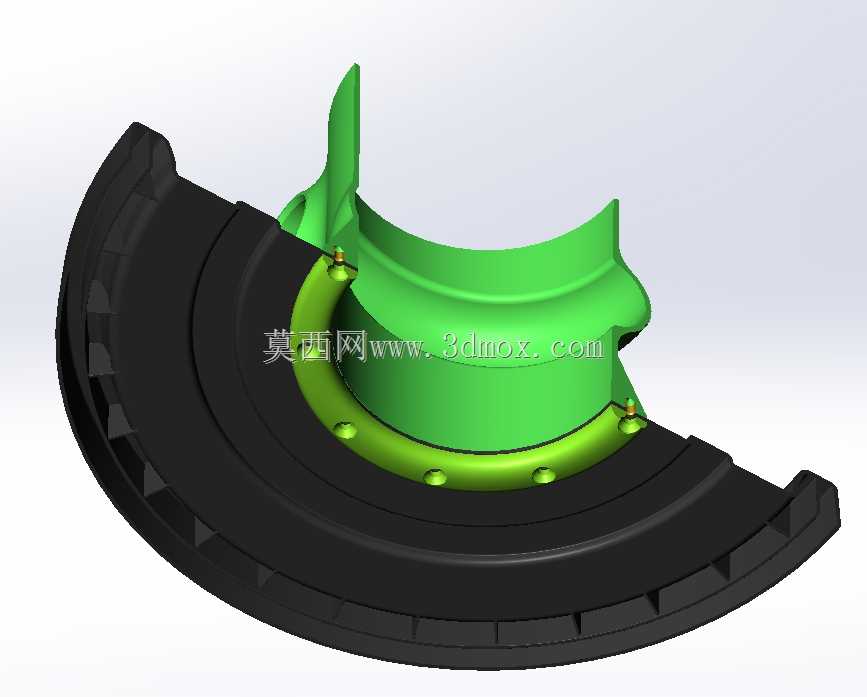

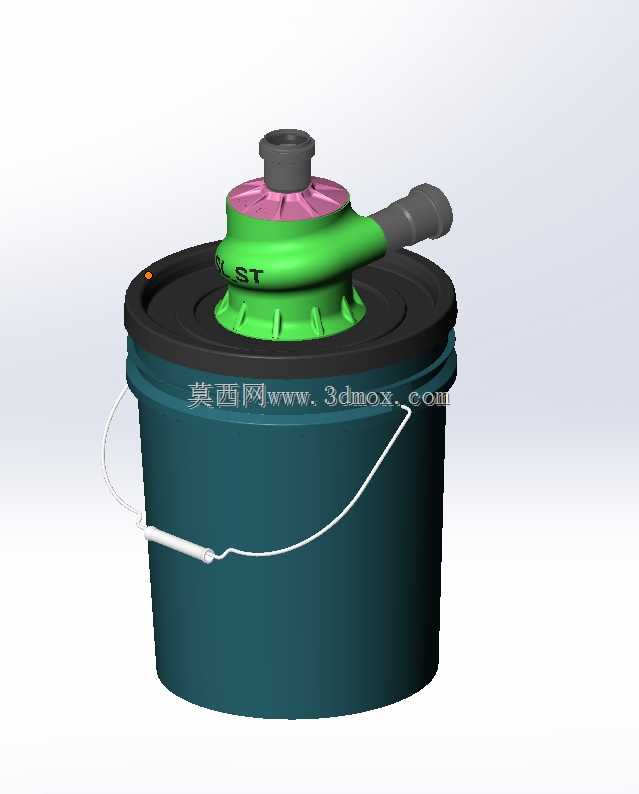

　　在安装尺寸的匹配上，结构下部的连接法兰完全贴合常规手持集料铲斗的上盖轮廓，法兰边缘设置了一圈密封槽，装配时嵌入橡胶密封条即可保证腔体的气密性，避免含尘气流从连接缝隙泄漏造成的二次扬尘；整体结构的高度控制在常规作业空间的允许范围内，安装后不会和周边的作业设备、管线产生干涉，既可以固定安装在定点作业工位的集料口，也可以搭配移动支架做移动式的粉尘捕集使用。针对实际使用中可能出现的物料粘附问题，流道内壁做了光滑的圆弧过渡，没有直角死角，对于含水率不超过8%的干性物料，不会出现壁面积料堵塞的问题；如果用于处理略带湿度的物料，也可以在外壁加装简易的振动敲击装置，定期振落壁面粘附的细粉，保证流道始终通畅。

　　相比传统的单级旋风分离器，这套两级结构在相同的处理风量下，对细粉尘的分离效率提升明显，同时不需要大幅增加设备的占地空间，完美适配小型作业场景下有限的安装空间，对于小型加工坊、零散作业点位的粉尘治理、物料风选收集场景都有很好的适配性，结构全部采用薄钢板弯折焊接即可加工成型，加工难度低，普通的机加工车间都可以完成制作，不需要复杂的专用加工设备。
