肉类加工厂钢结构厂房通风系统设计方案

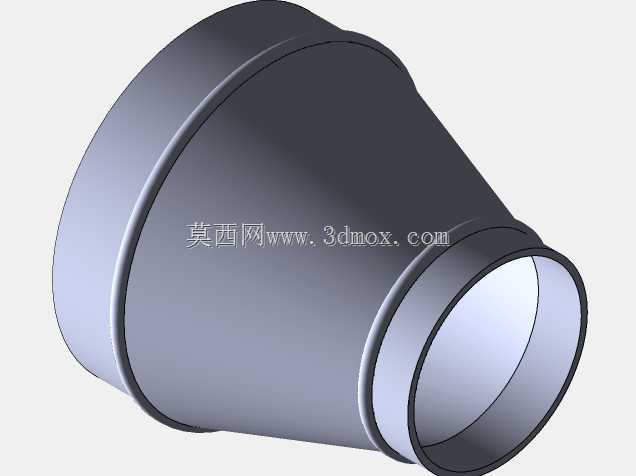

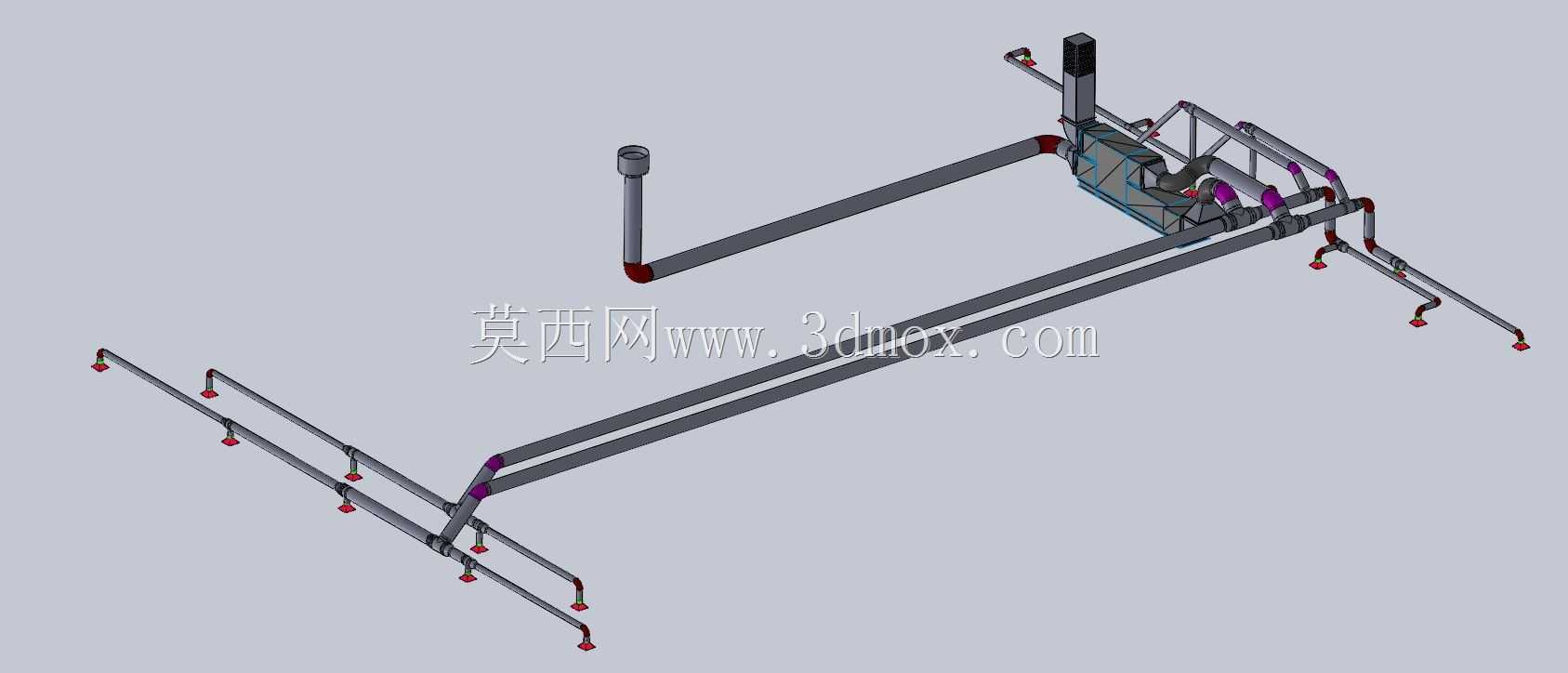

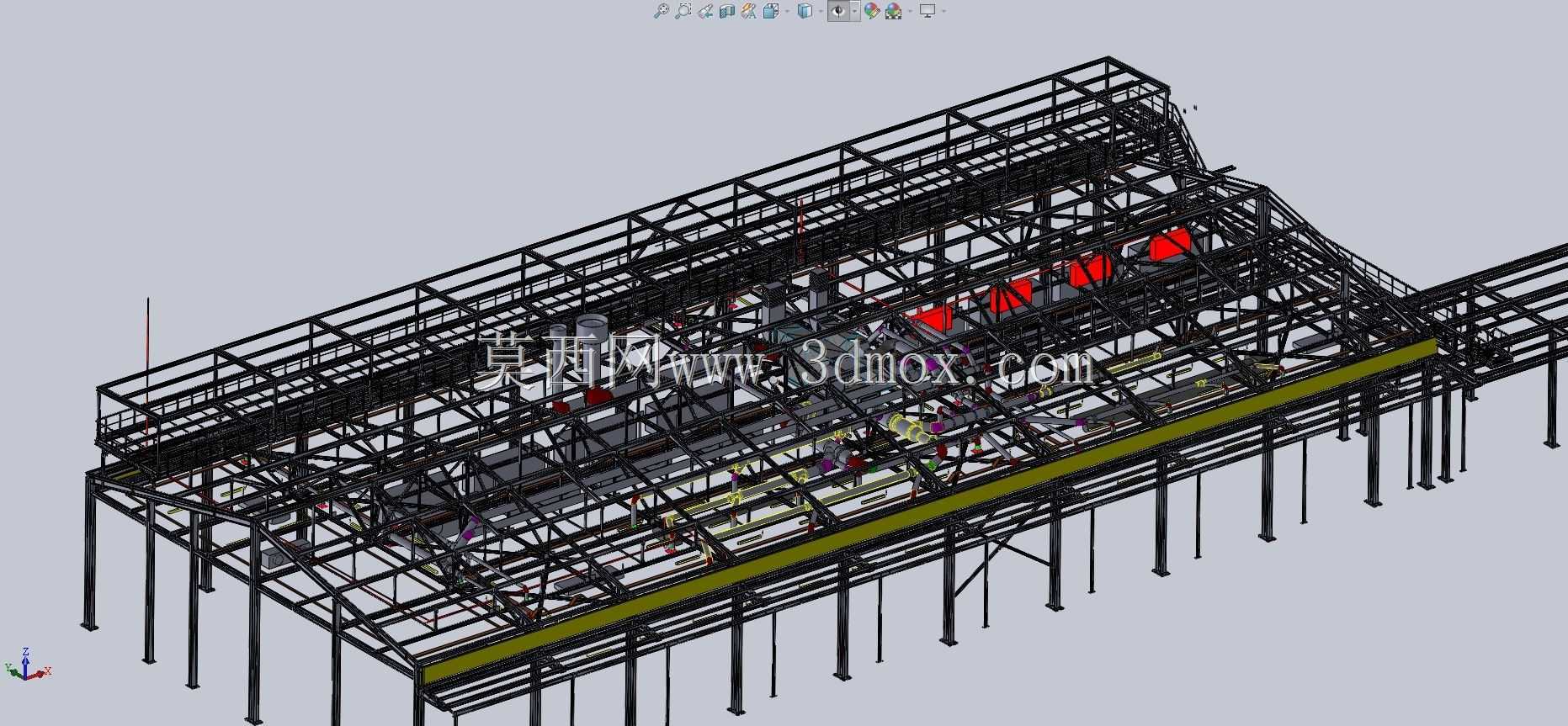

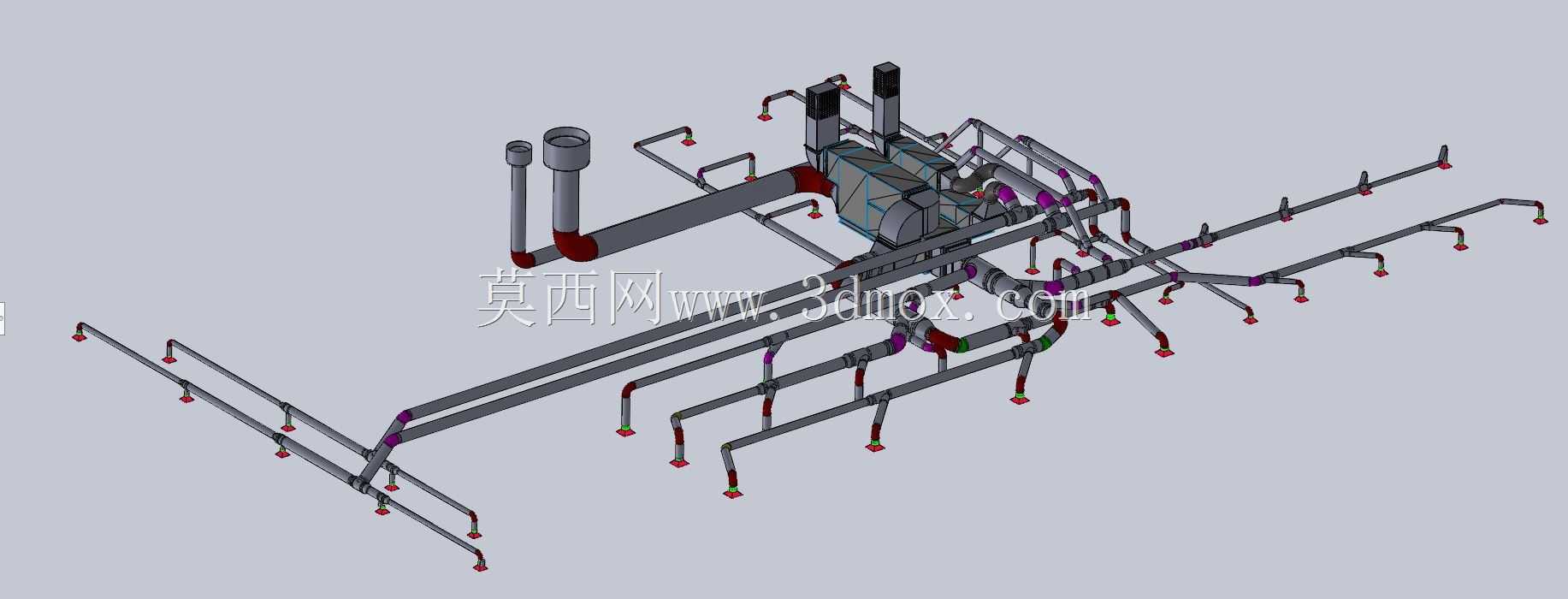

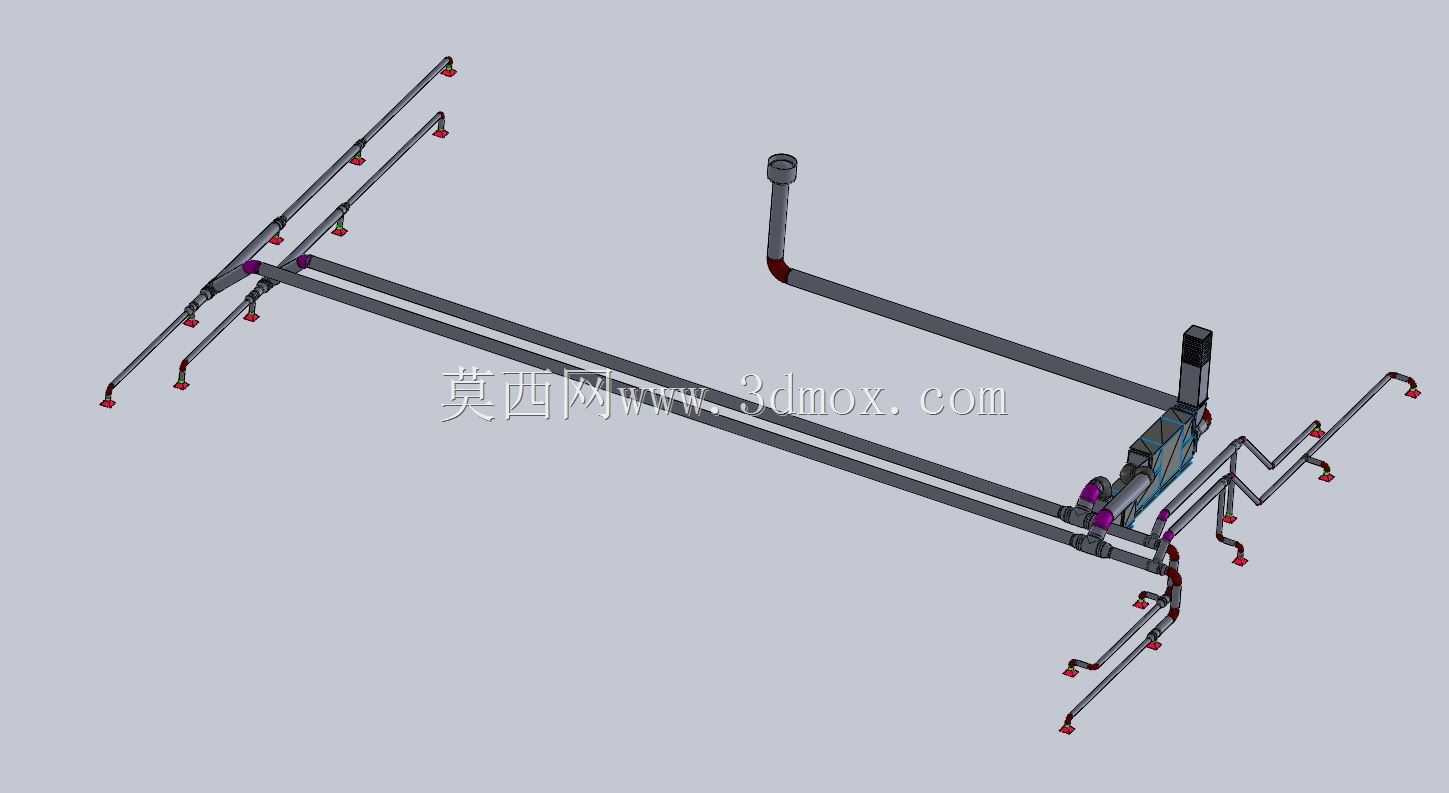

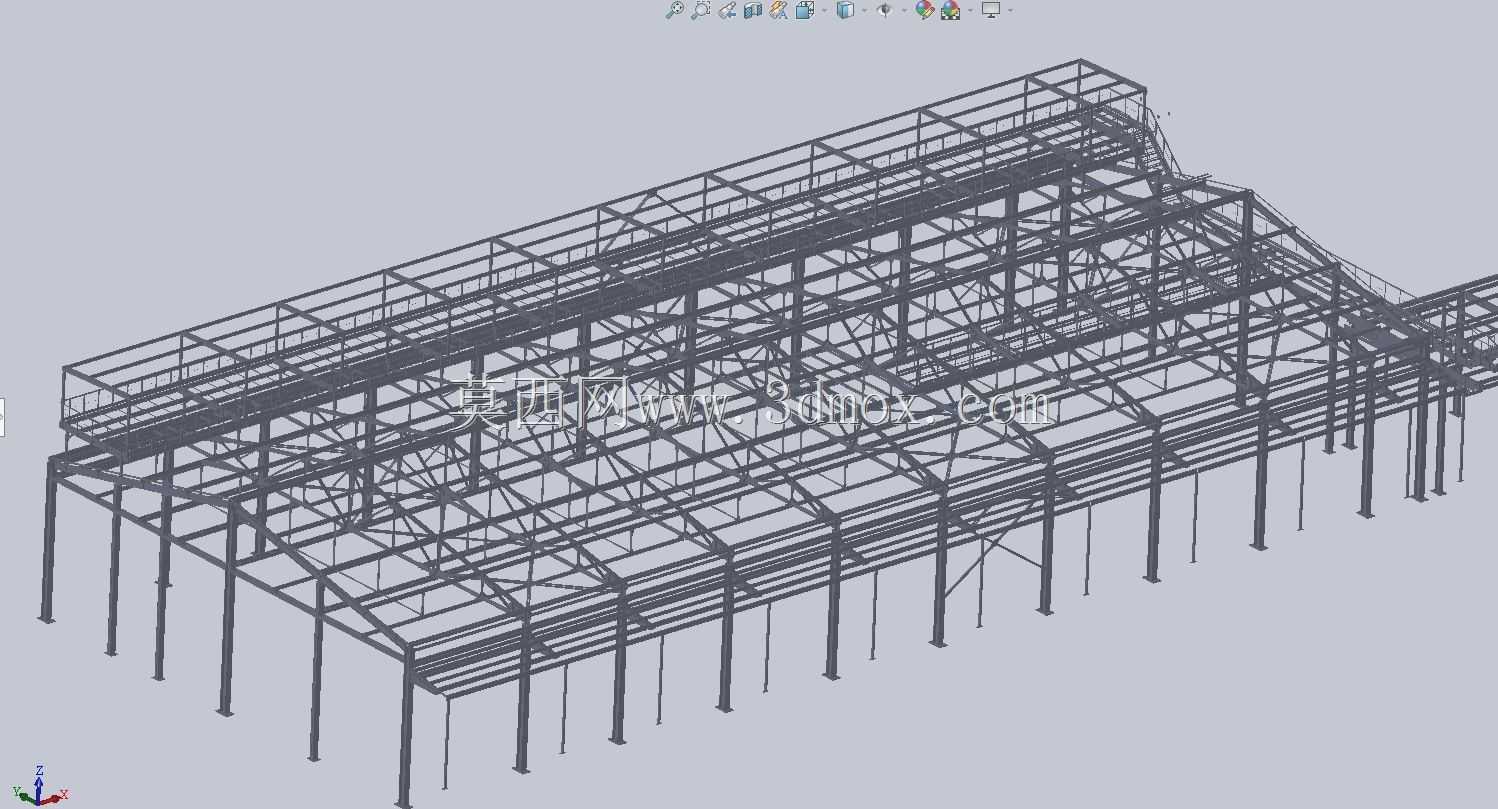

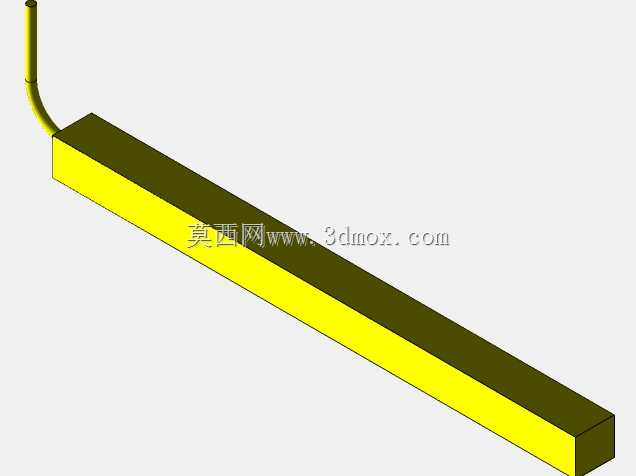

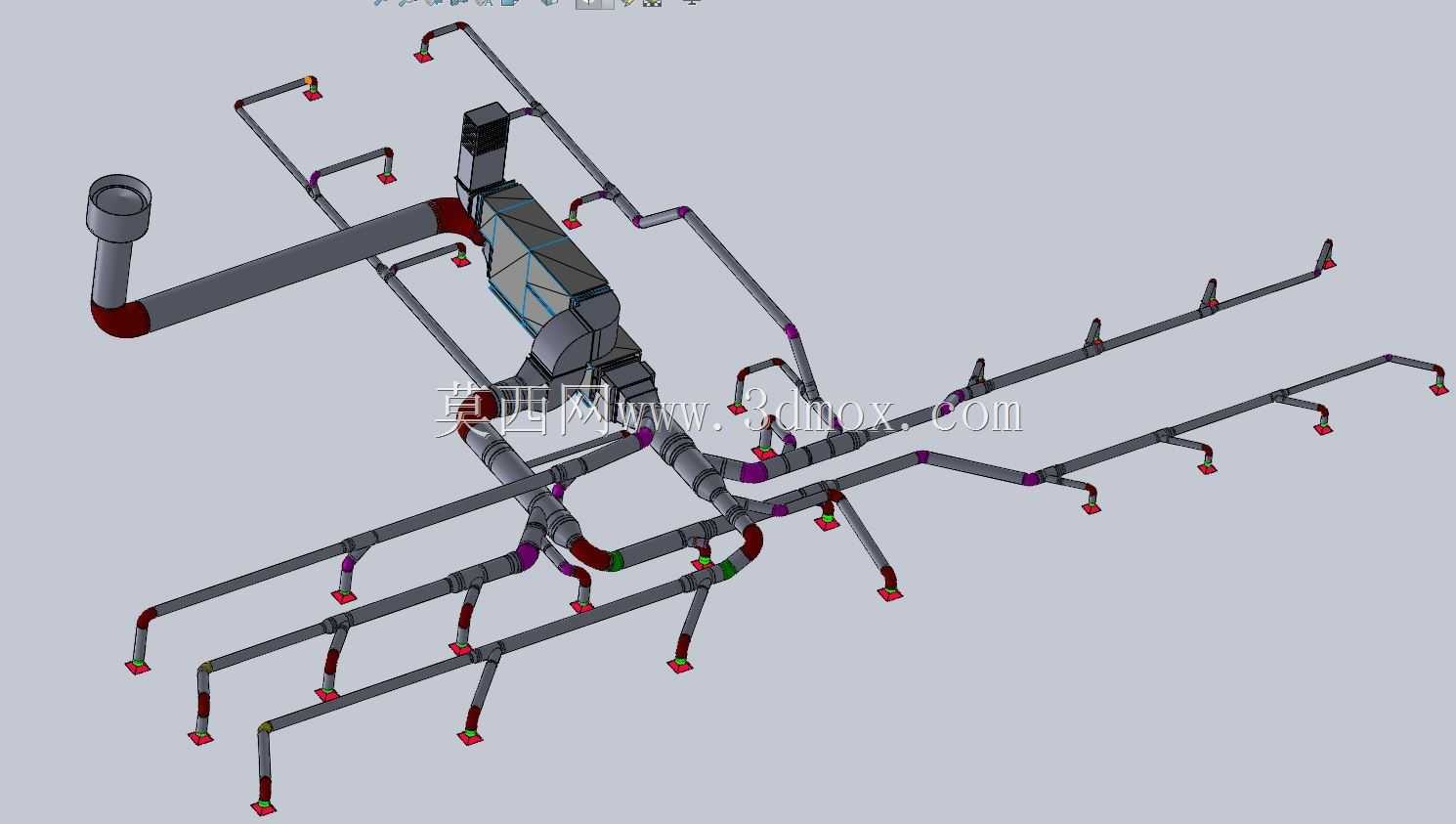

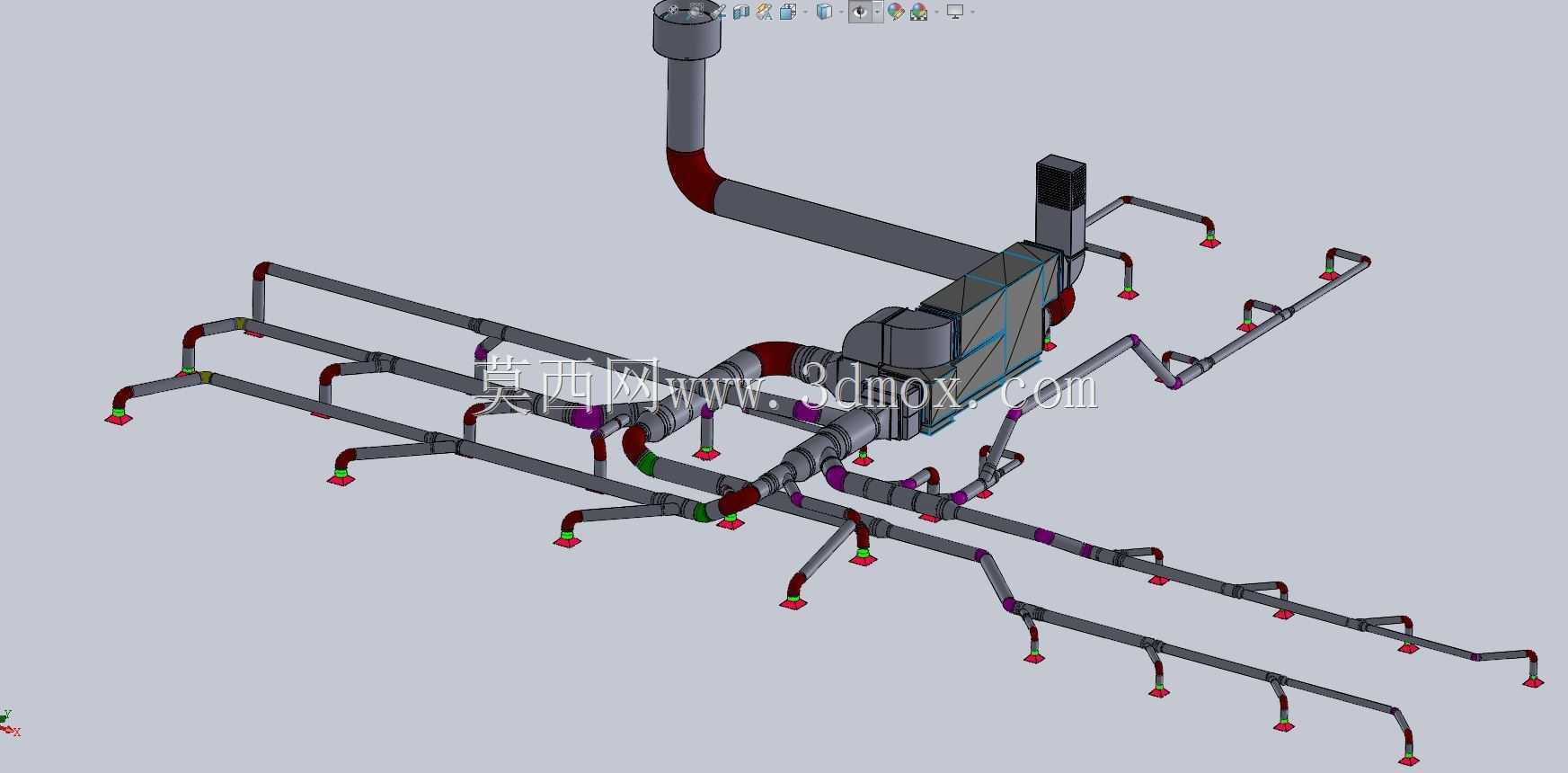

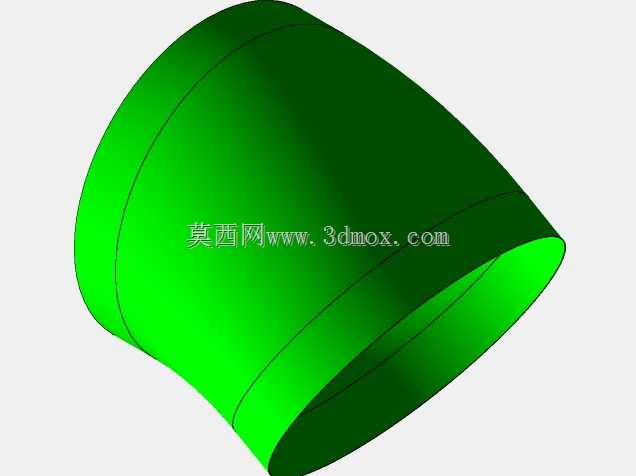

　　这套三维结构完整还原了肉类加工生产车间的通风系统布设逻辑，整体依托大跨度钢结构厂房的梁柱框架做集成化安装，没有额外设置独立的落地支撑结构，最大化释放了车间地面的生产作业空间，适配肉类加工车间连续化生产线排布的实际需求。从实际应用场景来看，肉类加工车间在生产过程中会持续产生湿热废气、加工腥味以及设备运行散出的热量，部分分割、腌制区域还存在带气溶胶的水汽溢出，通风系统需要在不干扰生产线作业、不破坏车间卫生防护要求的前提下，完成车间内的空气有序置换，避免废气在车间内淤积，同时还要兼顾冬季送风的温度补偿需求，防止车间内出现结露滴落污染加工物料的问题。整套系统的主通风管道沿厂房屋架下弦的纵向通长布设，主管道截面采用矩形变径设计，

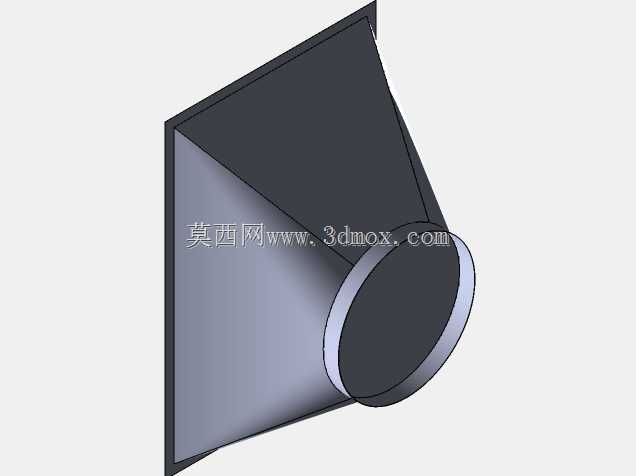

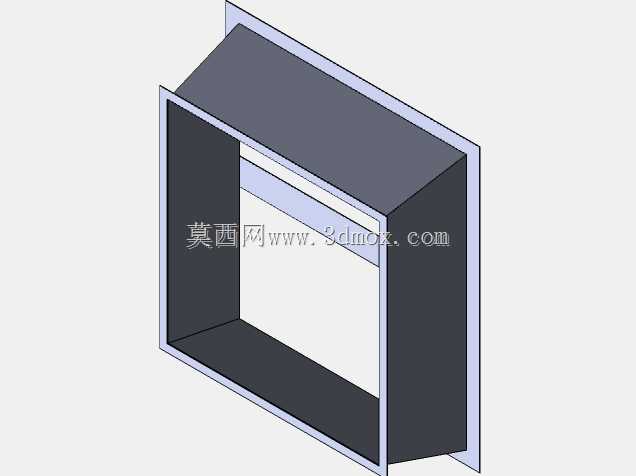

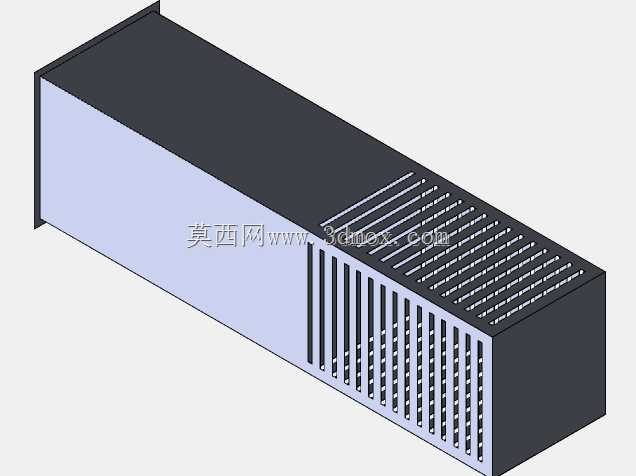

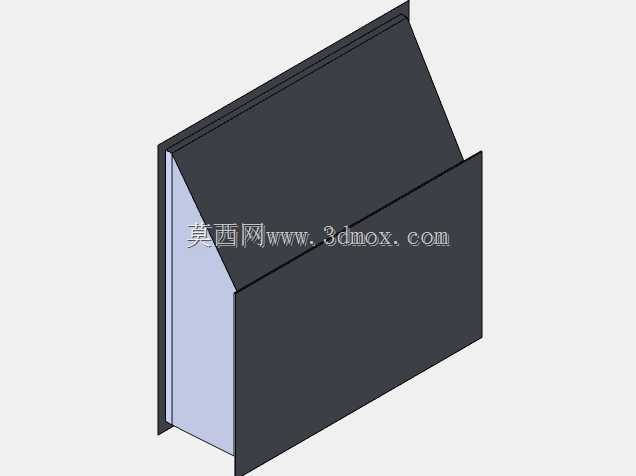

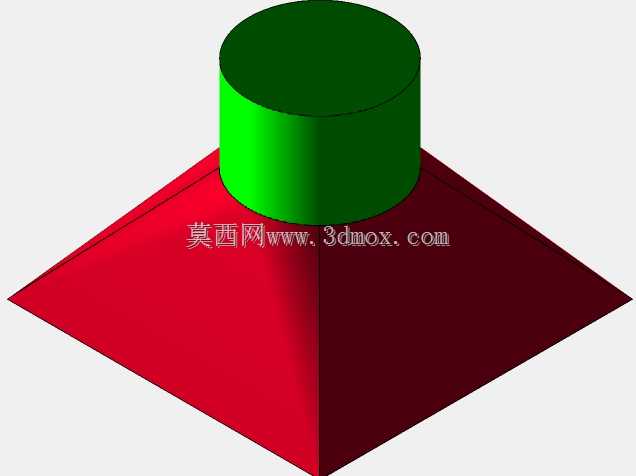

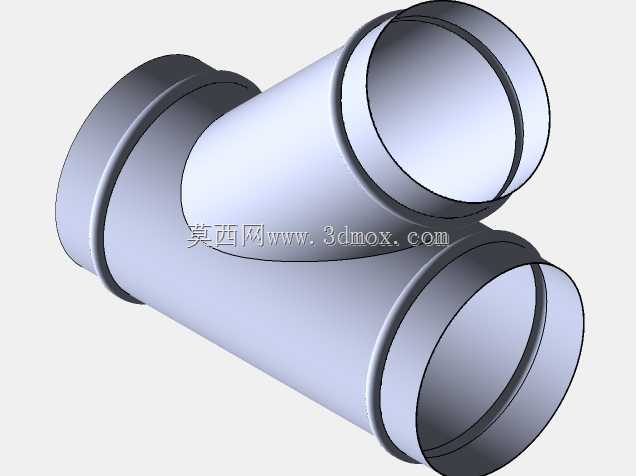

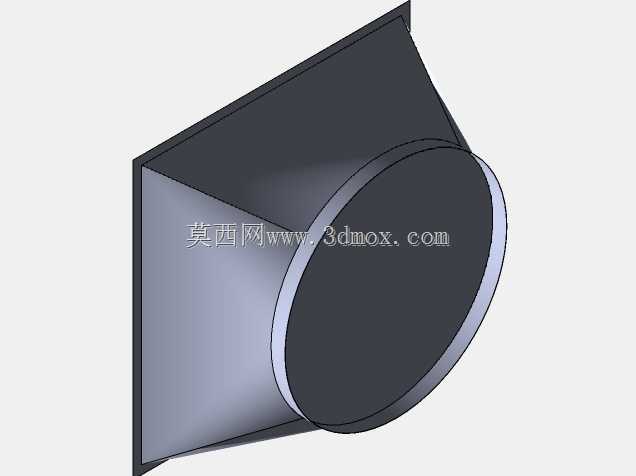

　　从风机端到管道末端逐步缩小截面尺寸，保证各支管段的风压均衡，避免出现近端风量过大、远端排风不足的问题。主管道通过定制的抱箍支架与厂房屋架的横梁、斜撑做刚性连接，支架的安装点位全部避开屋架的受力节点焊缝位置，所有固定点都做了橡胶减震垫隔离，防止风机运行的振动通过管道传递到钢结构主体，引发结构共振或者紧固件松动。支管从主管道垂直向下引出，根据下方不同功能区域的排风需求设置不同规格的风口：热加工区域的风口采用带集气罩的下吸式设计，罩口距离作业台面的高度控制在1.2-1.5米区间，刚好覆盖热蒸汽上升的扩散范围，能够在蒸汽未扩散到车间整体空间前就完成捕集；分割包装区域的风口采用百叶式侧送侧回布局，风口风速控制在0.3m/s以内，

　　避免直吹加工物料造成表面干耗，同时也不会吹动包装材料影响包装作业效率。设计阶段首先完成了厂房钢结构的受力校核，所有管道及附属设备的总荷载均匀分配到12组主承重梁柱上，单节点荷载不超过梁柱设计承重的15%，不需要对原有厂房结构做额外加固，大幅降低了现场安装的改造成本。管道的布设路径全部避开了车间内的起重设备运行轨道、照明管线、消防喷淋管线，管道最低点距离地面的净空高度保持在4.2米以上，满足车间内物料转运叉车、小型吊装设备的通行要求。系统的新风补入管道设置在厂房侧墙下部，补风口加装了初效过滤装置，过滤外界空气中的浮尘与飞虫，补入的新风经过预热段处理后再送入车间作业区域，避免冬季冷风直吹造成作业人员不适，

　　同时保证车间内始终保持微正压状态，防止外界未经过滤的空气从门窗缝隙渗入车间，影响食品加工区域的卫生等级。管道的连接全部采用法兰加密封胶条的结构，所有接缝处都做了密封处理，避免管道内的冷凝水渗漏滴落到生产区域，管道整体设置了千分之三的坡度，坡向管道端部的冷凝水收集排放口，收集的冷凝水通过密闭管路直接排入车间的污水管网，不会在管道内淤积滋生细菌。沿管道长度方向每隔12米设置一个检修口，检修口的位置刚好对应钢结构的检修走道，日常维护人员不需要登高攀爬管道就可以完成管道内部清理、风口风量调节的作业，降低后期运维的安全风险。风机设备安装在厂房端部的钢架平台上，平台与厂房屋架做柔性连接，风机进出口都设置了软连接段，阻断振动传递路径，风机外侧加装了隔音防护罩，避免设备运行产生的噪音超标，影响车间内的作业环境。整套系统的布局完全匹配肉类加工车间的生产工艺流程，从原料接收区、分割加工区、热处理区到成品包装区，各区域的通风量根据区域的废气产生量做差异化配置，热加工区的换气次数达到每小时12次，包装区的换气次数控制在每小时6次，既保证了废气的有效排出，又不会造成不必要的能耗浪费。在建模过程中，所有钢结构构件的截面尺寸、管道的壁厚、支架的规格都按照实际工程选型做1:1还原，安装间隙、操作预留空间都按照现场施工的实际要求做了预留，能够直接导出施工图纸指导现场安装作业，避免现场安装时出现管线碰撞、安装空间不足的问题。
