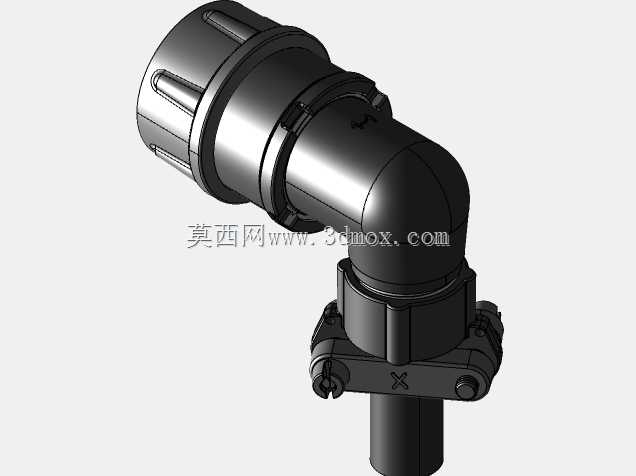

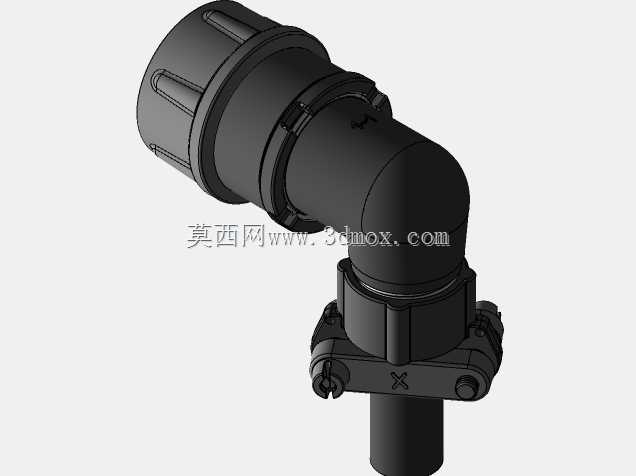

弯式航空连接器插座结构设计

　　这款弯式航空连接器插座，是面向机载、车载、工业控制柜内部线缆90度转向布线场景开发的连接部件，核心解决直式连接器在狭小舱室、走线槽转角处线缆弯折半径不足、长期受力松脱的痛点。在实际工程布线中，很多设备舱的侧壁出线位置与内部线束走向存在垂直转向需求，如果采用直式连接器搭配线缆硬弯折，一方面会让线缆根部长期承受弯曲应力，在设备振动工况下容易出现线芯断裂、屏蔽层破损的问题，另一方面直式接头突出安装面的长度会占用额外的舱内空间，不利于紧凑化设备的布局设计，这款弯式结构的插座正是针对这类场景做的定向优化。

　　从功能特性来看，该连接器采用90度弯角壳体结构，公母对插端采用卡扣式锁紧结构，插合后可承受常规工业场景下的振动、冲击载荷，不会出现意外松脱；尾部的线缆固定端采用夹箍式锁紧结构，安装时可将线缆外护套与连接器尾部壳体牢固夹紧，既可以承受线缆方向的拉拽载荷，避免拉拽力直接作用到内部插针焊接点上，也能实现接口处的密封防护，阻挡粉尘、水汽从线缆进线位置进入连接器内部，适配多数工业非极端恶劣环境的使用需求。壳体采用金属材质加工，表面做哑光硬质氧化处理，既具备足够的结构强度，在频繁插拔、检修操作时不会出现壳体开裂、磨损掉屑的问题，也能实现连续的电磁屏蔽效果，降低外界电磁干扰对内部传输信号的影响，适合低频信号、小功率电源的连接传输场景。

　　设计思路上，这款连接器的弯角过渡段采用大圆弧流线型结构，没有出现直角锐边的结构突变，一方面是为了降低壳体压铸成型时的应力集中问题，提升壳体零件的结构强度，避免在装配、受冲击时从转角位置出现开裂；另一方面大圆弧的内部过线通道，可以让穿入连接器内部的线缆顺着圆弧自然弯曲，不会出现线缆被内部锐边割伤绝缘层的问题，同时也能保证线缆的弯曲半径符合线规要求，不会因为过小的弯折半径导致线芯损伤。插合端的导向槽采用不对称设计，从结构上避免了公母头插合时出现错插、反插的问题，装配时不需要刻意对准标记，顺着导向槽推入即可完成对位，降低现场装配、检修的操作难度。尾部的夹箍采用分体式双螺栓锁紧结构，相比单螺钉锁紧的结构，夹紧力分布更均匀，不会出现线缆被单侧挤压变形、夹不紧的问题，适配一定线径范围内的带护套线缆，不需要针对每一种线径单独定制尾部配件。

　　安装边界方面，该连接器采用法兰盘式安装结构，安装面设置两个对称的固定孔位，可通过螺栓直接固定在设备舱壁、安装支架的预制孔位上，安装时需要注意在安装面与连接器法兰之间预留密封垫片的安装空间，保证安装位置的防护性能。90度弯角的两个方向尺寸经过匹配设计，插合端突出安装面的长度较短，不会占用过多设备外侧的空间，避免与周边其他部件出现干涉；尾部出线方向平行于安装面，线缆引出后可顺着安装面直接布线，不需要额外做弯折处理，有效节省走线空间。建模过程中对插合端的卡扣配合尺寸、尾部夹箍的开合行程、内部过线通道的最小孔径都做了参数化定义，可根据实际使用的插针数量、适配线缆线径快速调整对应尺寸，衍生出不同芯数、不同线径适配的同系列连接器模型，方便在不同的设备布线场景中直接调用，不需要重复从零开始建模，提升结构设计阶段的选型、布局效率。在实际装配验证中，该结构的各部件不存在装配干涉问题，活动部件的行程满足装配、锁紧的操作需求，锁紧后各配合面贴合紧密，符合常规工业连接器的设计规范。
