俄标接线端子柱式连接组件结构设计

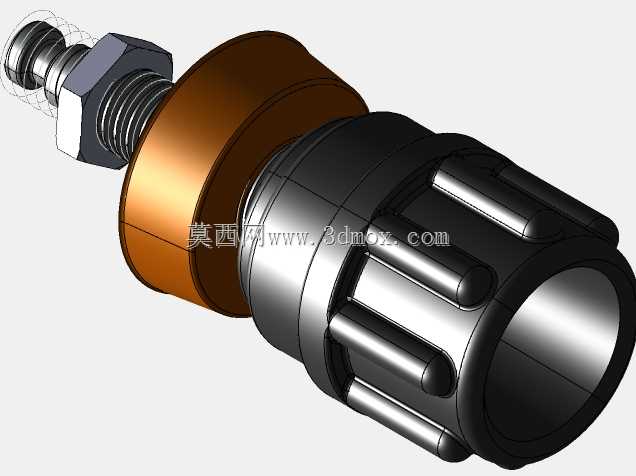

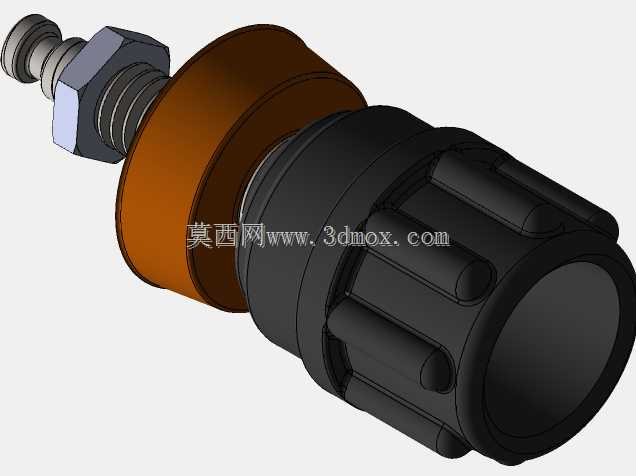

　　一方面实现带电接线部位与安装金属面板之间的电气隔离，避免组件与面板接触引发的接地短路风险，另一方面隔套的轴肩结构能在螺母锁紧时承担轴向压紧力，避免绝缘层受挤压出现开裂破损，隔套与金属基体的配合采用过盈压装结构，配合面设置环形止退槽，长期使用不会出现绝缘套移位、松脱的问题。尾部的握持操作段设计了轴向防滑凸筋，在进行接线作业时，操作人员可以直接手持该段稳住组件本体，再拧紧前端的压紧螺钉，不需要额外使用扳手固定本体，单人即可完成接线操作，凸筋的深度和间距经过适配，即使佩戴薄型劳保手套也能获得足够的握持摩擦力，不会出现打滑脱手的情况。内部的导线压紧结构采用平端压紧螺钉，螺钉端面做了滚花防滑处理，当导线插入接线孔后拧紧螺钉，这款柱式接线连接组件，主要面向低压电气回路的导线接续场景，在通讯机柜内部布线、工业控制盘台接线、小型配电回路分线作业中都有广泛适配空间，区别于常见的插拔式快接端子，它采用螺纹压紧的接续方式，能在存在一定振动的设备安装环境下保持稳定的接触压力，避免导线松脱引发的回路断路、接触电阻过大发热等故障。从结构组成来看，组件一端为外螺纹配合六角锁紧螺母的安装段，安装时可穿过机柜面板或设备安装板，通过六角螺母与前端轴肩的夹持力完成组件的面板固定，安装段的螺纹规格适配常规电气柜面板的标准开孔尺寸，不需要额外定制开孔，能直接替换同安装尺寸的老款接线端子，降低现场改造的加工成本。中间段设置的棕色绝缘隔套采用耐温绝缘材质，

　　滚花端面能咬入导线线芯表层，增大接触摩擦力，避免导线受外力拉扯时从接线孔内脱出，同时平端结构不会像锥端螺钉那样切伤多股铜芯的线丝，不会降低导线本身的载流能力。接线孔的内径适配常规1.5-6平方毫米的多股铜芯导线，也兼容同线径的单股硬线，能覆盖大部分通讯设备、小型控制回路的接线线径需求，不需要针对不同线径准备多种规格的端子，减少现场备件的储备种类。组件的金属导电部分采用铜基材质表面镀镍处理，既保证了足够的导电性能，降低接触电阻，又能在潮湿、多尘的安装环境下避免氧化锈蚀，延长组件的使用寿命，镀层厚度满足常规工业环境的防腐蚀要求，在无强酸碱腐蚀的室内机柜环境下，长期使用不会出现接触电阻升高的问题。从安装边界来看，

　　组件整体轴向长度适配厚度1-5毫米的安装面板，六角螺母的对边尺寸符合标准紧固件的扳手适配要求，现场安装使用常规的呆扳手、活动扳手即可完成锁紧固定，不需要特殊定制工具。尾部操作段的最大外径控制在合理范围，在面板上密集排布安装时，相邻端子之间的中心距只要满足常规电气间隙要求即可，不会出现操作空间不足无法接线的问题。在结构设计过程中，特意将导电部分的壁厚做了均匀化处理，既避免壁厚过薄导致的载流能力不足、螺纹滑牙问题，也不会因为壁厚过大造成材料浪费、整体重量超标，各段的过渡位置都做了圆角处理，没有尖锐的棱角毛刺，安装接线过程中不会划伤操作人员的手部，也不会割破导线的绝缘层。绝缘部分的材质选用具备一定阻燃性能的工程塑料，

　　满足电气配件的阻燃等级要求，即使回路出现短时过载发热，也不会出现绝缘件起火蔓延的风险。这款端子的结构没有多余的复杂零件，整体拆装方便，后期如果出现压紧螺钉磨损的情况，只需要更换同规格的标准螺钉即可完成维护，不需要整体更换整个组件，降低了后期的运维成本。在通讯基站的机柜内部布线场景中，这类端子常被用于电源回路的分线接续、信号回路的接地连接，稳定的螺纹压紧结构能适应基站设备长期运行的微振动环境，避免因为列车经过、设备风机运行带来的振动导致接线松脱，保障通讯回路的持续稳定运行。在小型工业控制设备的内部接线中，它的面板安装形式能让接线点整齐排布在设备面板上，方便后期运维时的线路查改，不需要打开设备外壳就能完成接线的紧固、更换作业，提升运维效率。
