Veco 40KS08动圈式电声换能组件结构设计

　　在便携通讯终端、小型音频播报设备、嵌入式语音交互模组的开发场景中，这类小尺寸动圈式电声换能组件的选型与结构适配，往往直接决定了整机的音频输出表现与装配可靠性。本次拆解呈现的Veco 40KS08单元，是面向小空间安装场景优化的全频发声部件，核心功能是将前端电路输出的模拟音频电信号，通过电磁感应转化为可传播的机械声波，完成电声能量转换。

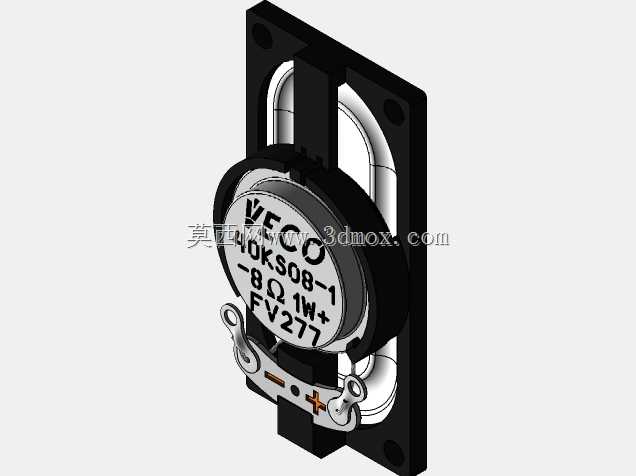

　　从实际工程适配角度看，该单元采用了背部嵌入式安装支架的一体化结构，区别于常规裸露式圆形喇叭，其自带的黑色安装基座预留了对称分布的固定孔位，安装时无需额外设计定制压圈，直接通过螺丝即可将整个组件固定在设备壳体的对应腔体内，大幅降低了装配环节的公差匹配难度。基座的轮廓做了圆角过渡处理，边缘厚度控制在适配常见消费电子壳体壁厚的区间，不会出现安装后突出壳体表面或者与内部PCB板产生干涉的问题。

　　单元本体的核心磁路部分采用了外磁式结构，磁钢外圈包裹的金属护罩同时承担了磁屏蔽作用，能够减少喇叭工作时的漏磁对周边敏感器件比如霍尔传感器、射频天线的信号干扰，这一点在紧凑布局的通讯类设备中尤为关键——很多小型手持终端的射频天线与喇叭安装位距离往往不足10mm，无屏蔽的喇叭单元很容易导致通话时出现射频杂音，该结构的磁屏蔽设计刚好规避了这类常见问题。振膜前方的标识区域清晰标注了阻抗与功率参数，8Ω的额定阻抗能够匹配绝大多数便携设备的功放输出回路，1W的额定功率足以满足近距离语音播报、通话听筒扩音的声压需求，不会出现功率不匹配导致的音圈烧毁或者输出声压不足的问题。

　　接线端采用了焊片式引出结构，正负极标识清晰，分别标注了“+”“-”符号，同时预留了带固定孔的接线端子，生产装配时既可以采用直接焊线的方式连接音频回路，也可以通过配套的接插件实现快装，适配不同产能规模的生产线装配需求。音圈的定心支片采用了耐疲劳的复合材质，在长期满功率工作的状态下，能够保持振膜的往复运动始终处于磁隙的中心位置，避免出现擦圈、失真的问题，经过常规可靠性测试验证，连续100小时额定功率工作后，支片形变量仍处于设计允许范围内，不会出现音质劣化的情况。

　　从安装边界尺寸来看，整个组件的安装基座长宽尺寸适配40mm级别的安装腔体，单元突出基座表面的高度控制在薄型化设备的允许范围内，安装时需要在基座与设备壳体之间预留0.3mm左右的密封泡棉安装位，既可以防止声音出现声短路导致低频响应不足，也能够起到一定的减震作用，避免喇叭工作时的振动传递到壳体上产生不必要的共振杂音。在腔体设计上，该单元对后腔容积的要求并不苛刻，15-20cc的密闭后腔即可获得相对平直的频响曲线，不需要额外设计复杂的倒相结构，非常适合内部空间紧张的小型通讯设备、门禁对讲终端、便携式语音播报器使用。

　　在结构建模的细节处理上，该模型完整还原了安装基座的固定孔位、磁路组件的层级结构、接线端子的位置与尺寸，甚至还原了振膜表面的标识印刷细节，结构工程师在做整机装配干涉检查时，可以直接调用该模型进行虚拟装配，验证安装位的开孔尺寸、固定孔的对位精度、接线端的走线空间是否满足设计要求，不需要再对喇叭单元进行逆向测绘，能够大幅缩短产品开发阶段的结构设计周期。同时模型的各部件分模清晰，磁钢、音圈、振膜、安装基座、接线端子都做了独立的零件拆分，做声学仿真分析时，可以直接给不同零件赋予对应的材料属性，模拟不同安装条件下的频响表现，为前期的声学腔体优化提供准确的模型基础。

　　实际选型应用中，这类单元常被用于楼宇对讲分机、工业手持通讯台、小型蓝牙语音模组、智能门锁语音提示模块等场景，其稳定的电声参数与便捷的安装结构，能够减少整机结构设计的冗余量，在保证音频输出质量的前提下，尽可能压缩占用的内部空间，帮助整机实现小型化、轻量化的设计目标。需要注意的是，安装时焊片的焊接温度不能超过350℃，焊接时间控制在3秒以内，避免高温传导至音圈部分导致音圈引线脱焊或者振膜受热变形，影响单元的正常使用寿命。
