双路Y型通讯线缆转接分线接头结构

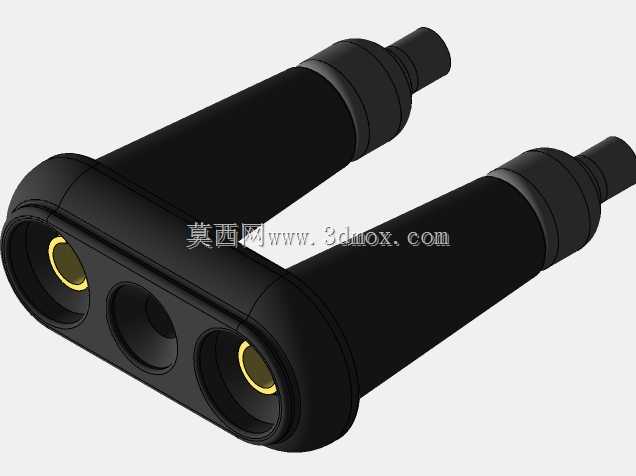

　　在有线通讯布线、工业控制信号传输、音频设备接驳等场景里，这类Y型分线转接结构是解决单路信号拆分、双路信号合并需求的常用配件，很多现场布线遇到接口数量不足、线缆走向需要分叉的工况时，不需要额外增设转接面板或者拆分线缆芯线，直接通过这类一体式转接件就能完成线路的分路接驳，能大幅降低现场接线的工作量，也能减少多接头转接带来的信号损耗与接触不良隐患。从结构设计来看，这款转接件采用一体化注塑成型的主体外壳，整体呈Y型分叉布局，两个出线端呈固定夹角排布，夹角角度经过实际布线场景验证，既不会因为夹角过小导致两根出线弯折半径不足损伤线缆芯线，也不会因为夹角过大占用过多安装空间，在设备内部狭小布线腔、墙面接线盒、

　　桌面音频接驳等空间受限的场景里都能适配。主体的进线端设置三个接口位，其中两个带金属衬圈的接口为信号传输通路，中间的接口为定位预留孔，安装时可以通过中间孔位穿入固定螺丝，将整个转接件固定在设备面板或者安装基座上，避免线缆拉扯时接口松脱，金属衬圈的设计一方面可以增强接口的耐磨性能，多次插拔也不会出现接口开裂的情况，另一方面可以起到屏蔽作用，减少外界电磁信号对传输线路的干扰，在工业现场有变频器、伺服电机等强电磁干扰源的环境下，能有效保障通讯信号传输的稳定性。两个出线端采用阶梯式轴径设计，靠近主体的位置轴径更大，能提升分叉位置的结构强度，避免线缆反复弯折导致根部断裂，出线端的末端做了缩径处理，适配常规通讯线缆的护套外径，

　　装配时可以将线缆外护套卡在缩径位置，再通过点胶或者压接的方式完成固定，能承受一定的线缆拉拽力，不会因为外力拉扯导致内部芯线脱焊。外壳整体采用圆角过渡设计，没有尖锐的棱角，在现场安装操作时不会划伤施工人员的手部，外壳表面做了哑光磨砂处理，既可以提升握持时的摩擦力，方便插拔操作，也能减少表面划痕的产生，长期使用也能保持外观整洁。从安装边界来看，主体的宽度控制在常规86型接线盒的容纳范围内，两个出线端的长度足够伸出接线盒的出线孔，不需要额外裁剪线缆，安装时只需要将对应芯线焊接在内部的导电端子上，再将外壳扣合或者通过超声焊接密封，就能达到IP40左右的防护等级，适配室内干燥环境下的使用需求。这类转接结构的内部芯线排布做了等长设计，

　　两个分路的信号传输路径长度一致，在传输高频信号或者差分信号时，不会因为路径长度差导致信号相位偏移，能满足RS485通讯、平衡音频信号传输等对信号同步性有要求的场景。在结构建模过程中，需要重点关注分叉位置的壁厚均匀性，避免注塑成型时出现缩痕、气泡等缺陷，接口位置的金属衬圈与塑料主体的配合公差需要控制在0.05mm以内，既保证衬圈安装牢固不会松动，也不会因为过盈量太大导致塑料主体开裂。出线端的阶梯位置需要做圆弧过渡，避免应力集中，在长期线缆弯折的情况下，过渡位置的结构强度能满足至少1000次弯折无裂纹的使用要求。实际选型使用时，需要根据传输的信号类型匹配对应的内部端子规格，传输电源信号时可以选用载流量更大的铜端子，传输弱通讯信号时可以选用带镀金层的信号端子，降低接触电阻，提升信号传输的稳定性。这类一体式Y型转接件相比采用多个转接头拼接的分线方式，整体结构更紧凑，接触点更少，故障点也相应减少，在批量布线的项目里能有效降低后期的维护成本，不需要逐个检查多个转接头的连接情况，只需要检查一体式转接件的固定状态与接线情况即可。
