俄标2PM系列四孔法兰安装圆形电连接器

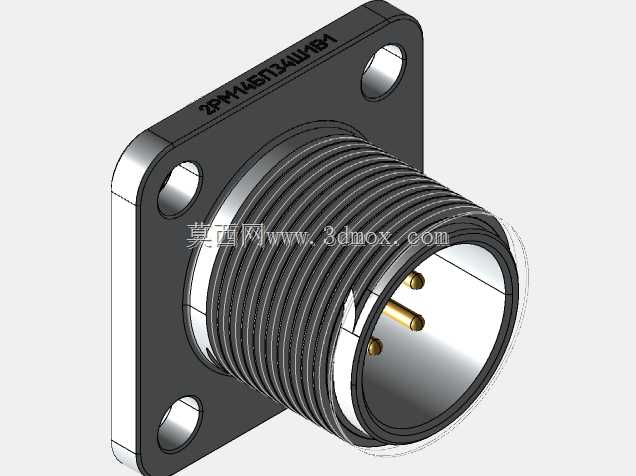

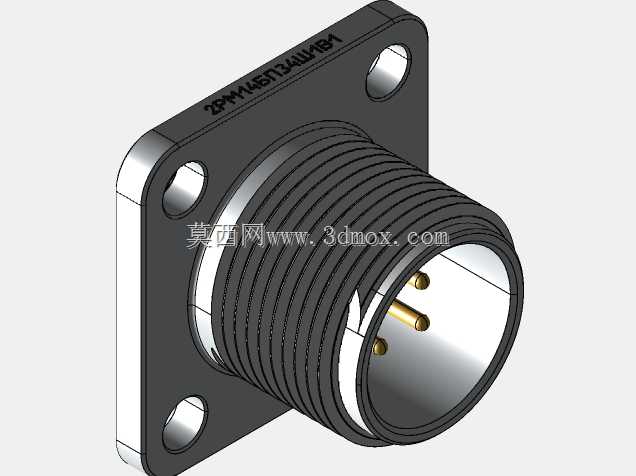

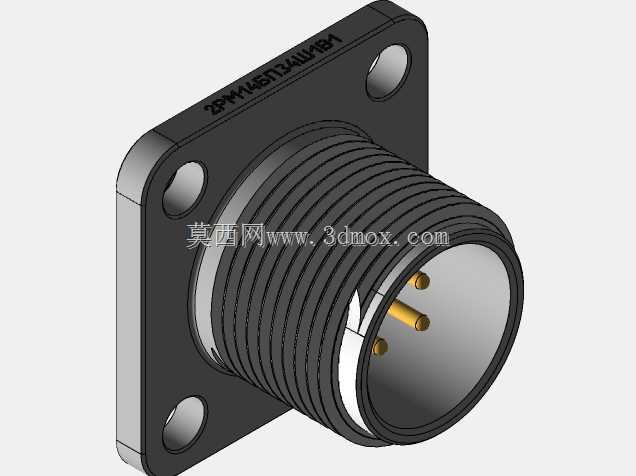

　　这款圆形电连接器采用法兰盘安装结构，是俄标2PM系列里的针式插座规格，主要用在需要频繁插拔、存在一定振动冲击的通讯设备、工业测控装置、机载车载电子单元的信号与小功率电源传输场景里，区别于常见的民用卡口连接器，这类螺纹锁紧结构的连接器在军工、重工通讯场景里的适配性更强，能避免设备运行过程中因为振动出现接插件松脱、信号瞬断的问题。从结构设计来看，安装法兰为方形切角结构，四个角预留了通孔安装位，安装时可以直接从设备面板外侧穿入，用配套的螺丝从外侧锁紧，不需要在面板内侧预留拧螺丝的操作空间，对薄面板设备的装配非常友好，法兰盘和面板贴合的面做了平整加工，能保证安装后和面板之间没有明显缝隙，减少灰尘、水汽从安装位渗入设备内部的概率。

　　接触端为插针结构，一共3根接触插针，插针外围做了绝缘基座隔离，不同插针之间的绝缘距离满足低压信号与小功率电源的绝缘要求，插针端部做了圆弧导向处理，和配套的孔式插头对接时，不需要精准对位就能顺着导向斜面滑入对接位，能减少现场装配时因为对位不准顶弯插针的问题。外壳部分采用带外螺纹的圆筒结构，对接时配套插头的内螺纹可以和这个外螺纹旋合锁紧，旋合到位后能提供足够的锁紧力，相比直插式的卡扣结构，螺纹锁紧的抗拉脱能力更强，在有拉扯线缆风险的工业现场，能避免连接器被意外扯脱。外壳靠近法兰的位置做了一圈滚花结构？不对，看模型是外螺纹段一直延伸到靠近法兰的位置，法兰表面刻印了型号标识，方便现场运维人员不用拆设备就能直接识别连接器规格，替换备件时不需要反复核对尺寸。从安装边界来看，法兰盘的对角安装孔距、法兰厚度、圆筒段的外径、插针端面到法兰安装面的长度都做了标准化设计，完全符合俄标2PM系列连接器的安装尺寸要求，替换同规格旧件时不需要重新在设备面板上开孔，也不需要调整内部线缆的预留长度，直接替换就能完成装配。这类连接器在实际使用中，主要承担设备内部模块和外部线缆之间的连接作用，比如在野外部署的通讯基站设备里，这类连接器可以把射频单元的控制信号、供电线路通过连接器引出到外部线缆，因为是螺纹锁紧结构，在野外大风、设备自身振动的工况下，连接可靠性比普通民用接插件高很多；在工业测控的通讯机柜里，这类连接器也常用来连接柜内的采集模块和外部的传感器线缆，

　　法兰安装的方式能让连接器牢牢固定在机柜面板上，运维人员插拔外部线缆时不会扯动柜内的接线。设计这类连接器三维模型的时候，重点要保证几个关键尺寸的精度：首先是四个安装孔的位置度，要是孔位偏差超过0.1mm，现场安装时就会出现螺丝穿不进去的问题；其次是外螺纹的公差，螺纹配合过松会导致锁紧后有旷量，容易松脱，过紧则会出现对接时拧不动的问题；还有插针的相对位置度，插针位置偏差太大的话，和插头对接时会出现插针顶歪、接触不良的问题。另外绝缘基座和金属外壳的配合也要做过盈设计，保证绝缘部分不会在插拔过程中从外壳里脱出，插针和绝缘基座之间也要做防退结构，避免多次插拔后插针出现后退、接触深度不够的问题。从外形细节来看，金属外壳的边缘都做了倒角处理，

　　没有尖锐的毛刺棱角，装配时不会划伤操作人员的手，也不会割伤线缆的绝缘层；圆筒段的端部做了收口处理，能把内部的绝缘基座牢牢卡在外壳内部，不会出现绝缘件向外脱出的问题。这类连接器的接触件一般采用铜合金基体表面镀金的处理，能保证多次插拔后仍然有良好的接触电阻，避免信号传输过程中出现接触不良导致的信号衰减，外壳一般采用金属合金材质，既能提供足够的结构强度，也能起到一定的电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响。在实际选型应用中，要注意这款是针式插座，需要配套对应孔数的孔式插头使用，同时要根据传输的电流大小选择对应线径的压接针，避免载流不够出现发热问题；安装时要在法兰和面板之间加装适配的密封垫圈，提升防护等级，在有淋雨、凝露的户外场景使用时，还要选择带尾部密封结构的配套插头，避免水汽从线缆尾部进入连接器内部造成短路。
