工业设备用防滑滚花调节旋钮结构

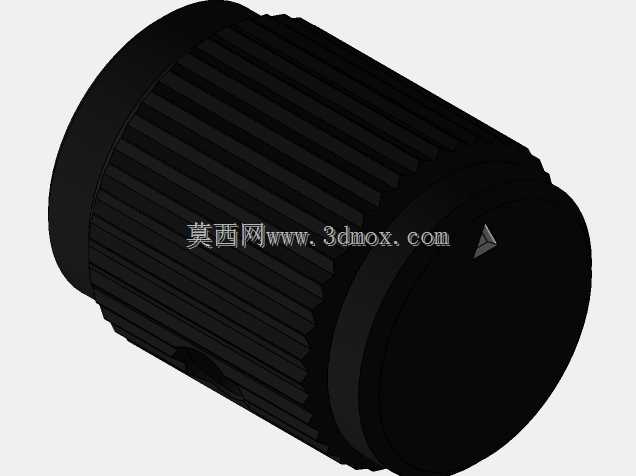

　　这款旋钮主要面向工业控制、通讯设备、仪器仪表的面板调节场景设计，日常使用中，操作人员多佩戴劳保手套完成参数调节、档位切换、锁紧定位操作，因此结构设计优先考虑操作摩擦力与握持稳定性。整体采用圆柱主体构型，外圆周面加工整周等距直纹滚花结构，滚花纹路深度控制在0.8mm，齿距1.2mm，既保证戴手套操作时不会出现打滑脱手的情况，又不会因为纹路过深积留车间粉尘、油污，日常清洁仅需用干布擦拭即可完成维护。旋钮端面做了小尺寸三角定位标识，标识凸起高度0.3mm，与设备面板上的档位刻度线配合时，操作人员无需近距离俯身查看，站在常规操作位就能快速识别当前旋钮所处档位，适配车间内光线不足、操作空间局促的安装场景。从安装边界来看，

　　旋钮主体外径设计为22mm，轴向总长度30mm，其中嵌入设备面板的安装段长度为12mm，安装段采用标准D型切边轴孔结构，切边平面宽度4mm，与配套的D型调节轴配合时，无需额外打顶丝就能传递扭矩，避免长期反复旋转后出现轴孔打滑、档位偏移的问题；安装段根部设计有直径24mm、厚度1.5mm的限位法兰，安装时法兰面紧贴设备面板外侧，既可以控制旋钮旋入面板的深度，避免内部结构与面板后侧的电路板、线束发生干涉，又能遮挡面板上的安装开孔缝隙，防止车间内的金属碎屑、切削液雾气从开孔处渗入设备内部造成电路短路。结构设计阶段特意做了壁厚均匀性校核，主体壁厚统一为2.5mm，采用注塑工艺加工时不会出现缩痕、翘曲等成型缺陷，适合批量生产；

　　外边缘所有棱角都做了R0.5mm的圆角过渡，没有尖锐毛刺，操作人员快速调节时不会划伤手部。在功能适配性上，这款旋钮的旋转阻尼做了针对性优化，轴孔与调节轴采用H7/h6的间隙配合，装配后旋转扭矩控制在0.15-0.2N·m之间，既不会因为阻尼过小受设备振动影响自行移位，也不会因为阻尼过大导致调节时需要施加过大的力，长期使用后阻尼衰减率控制在15%以内，满足工业设备3万次以上的旋转操作寿命要求。针对通讯类设备的安装场景，旋钮选用ABS加玻纤的改性材质，表面做哑光黑色处理，具备基础的防静电、耐油污性能，不会与通讯设备内部的电磁信号产生干扰，适配户外通讯机柜、工业交换机、信号调制设备的面板调节需求；同时结构预留了侧向顶丝孔位，

　　对于有更高防松要求的安装场景，可以加装M3顶丝进一步锁紧轴与旋钮的连接，应对高振动的工业使用环境。在实际选型适配过程中，这款旋钮可以直接替换同尺寸规格的进口设备调节旋钮，安装尺寸完全兼容，无需对原有设备面板做二次加工，降低设备维护的配件替换成本；滚花结构的设计同时兼顾了视觉识别性，在布满按钮、指示灯的设备面板上，带滚花的旋钮可以让操作人员快速定位调节位置，减少误操作概率。
