UCP305系列外球面带座插入轴承组件

　　在各类轻工输送线、小型传动设备、食品包装机械、农用辅助机具的传动端布局里，带座插入轴承是承担转轴径向支撑、补偿少量安装同轴度误差的核心基础零件，UCP305作为立式座外球面轴承的常规规格，其适配场景覆盖了绝大多数中低载荷、转速区间在每分钟数百转的转轴支撑需求，从皮带输送机的托辊轴端、小型风机的叶轮支撑，到木工机械的导辊固定、农用脱粒设备的转轴定位，都能见到这类轴承座的应用。这类插入式轴承的核心设计逻辑，是将外球面球轴承的调心特性与立式铸造轴承座的安装便利性结合，不需要在安装机架上加工高精度的轴承孔，仅需通过座体上的两个安装螺栓孔完成固定，就能实现转轴的稳定支撑，大幅降低现场安装的加工精度要求，尤其适合非精密加工机架的设备装配场景。

　　从结构设计来看，UCP305的轴承内圈采用顶丝锁紧结构，装配时将内圈套入转轴后，拧紧内圈上的两个紧定螺钉，就能实现轴承与转轴的轴向固定，可承受一定的轴向窜动力，同时轴承外圈的球面结构与座体的凹球面配合，能够自动补偿转轴安装时产生的角度偏差，最大补偿角度可达2度左右，避免因机架焊接变形、安装面加工误差导致的轴承卡滞、过早磨损问题。轴承座采用铸铁铸造结构，座体底部为平整安装面，两个安装孔对称分布在轴承孔两侧，安装孔的中心距、孔径尺寸均遵循行业通用标准，可直接替换同规格的其他品牌同型号产品，不需要重新加工安装位。轴承部分的密封结构采用双面接触式密封圈，能够阻挡常规工况下的粉尘、碎屑、少量溅水进入轴承内部滚道，适配多尘、

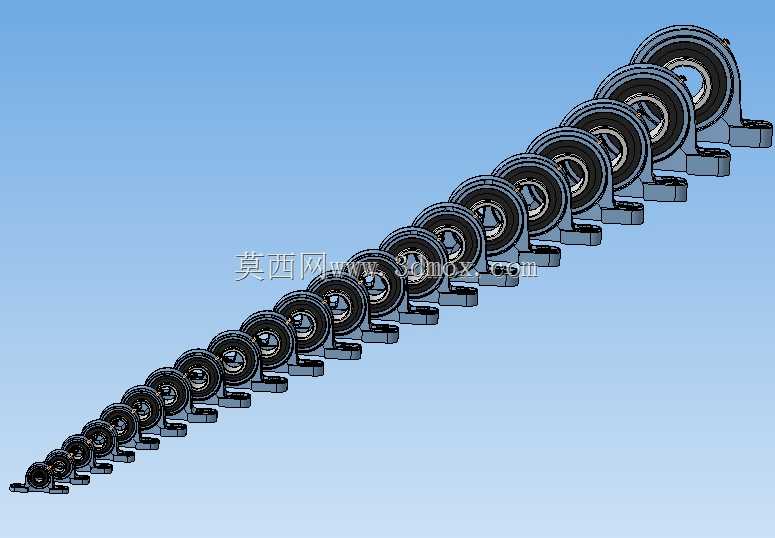

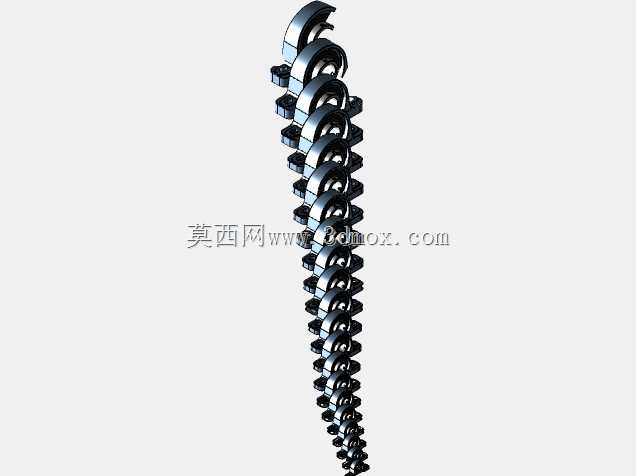

　　有少量喷淋的生产车间环境，轴承内部预填通用锂基润滑脂，常规工况下可实现较长时间的免维护运行，仅在长期高负荷运行后需要通过座体上的注油嘴补充润滑脂。在实际选型装配时，需要明确该型号轴承适配的轴径为25mm，座体的总高度、安装孔中心到轴中心的高度、安装孔的间距都有统一的尺寸边界，设计安装板时仅需按照标准尺寸预留螺栓过孔即可，不需要额外做定位止口，轴承座的底部安装面需要保证一定的平面度，避免锁紧螺栓时座体产生变形导致轴承孔卡滞。这类成系列排布的轴承组件，常应用在多辊并列的输送设备中，比如长度较长的皮带线、多导辊的薄膜分切设备，每根辊子的两端都采用同款UCP轴承座支撑，既保证了所有辊子的安装高度统一，

　　也能通过轴承的调心特性抵消长机架的焊接变形误差，降低整线的装配调试难度。相比传统的分离式轴承座与深沟球轴承的组合，UCP系列插入轴承不需要额外加工轴承端盖、定位挡圈等附件，整套组件为一体化供货，装配时仅需完成座体固定与轴的锁紧即可，装配效率提升明显，同时其整体结构的刚性足够应对中低载荷的传动需求，在常规的工业传动场景下使用寿命稳定，维护成本极低。需要注意的是，这类轴承不适用于高转速、重冲击载荷的工况，比如重型破碎机的主轴支撑、高精度机床的主轴定位等场景就不适合选用，其适用场景集中在对旋转精度要求不高、载荷平稳、安装精度有限的通用传动部位，在做三维布局设计时，可以直接调用该系列模型完成整线的支撑部件排布，提前预留安装操作空间，尤其是紧定螺钉的锁紧操作空间、注油嘴的操作空间，避免后期装配时工具无法到达操作位，同时要注意相邻轴承座的安装间距，匹配辊子的挠度变形量，避免辊子过长导致轴承承受额外的径向弯矩。
