木制包装箱用嵌入式折叠提拉把手结构

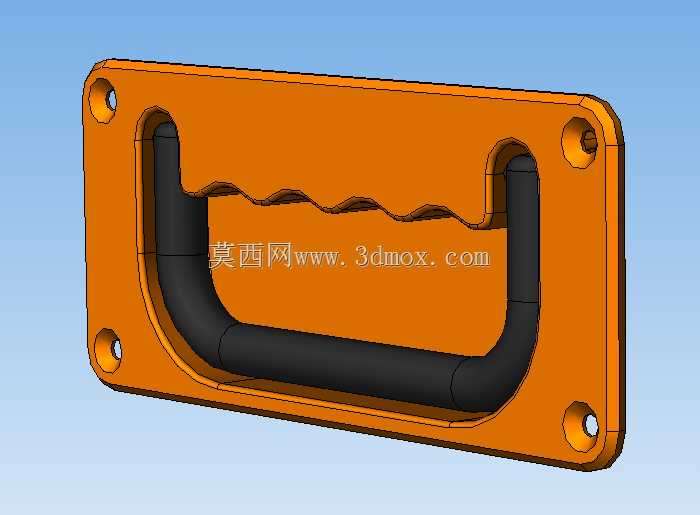

　　在工业木制周转箱、拼装式物流集装箱的实际使用场景中，箱体侧面的提拉构件长期面临磕碰剐蹭、承重失效、突出箱体卡滞输送线的问题，这款嵌入式折叠榫眼把手正是针对这类痛点完成的结构设计。从安装边界来看，整个构件采用法兰盘式嵌入安装逻辑，安装法兰为带圆角的矩形板件，四个角位预留沉头安装孔，安装时可直接嵌入木箱侧板预先铣出的榫槽内，通过四个角的紧固件完成与箱板的刚性连接，安装完成后法兰面与箱板外表面齐平，不会出现外凸结构，能有效避免物流周转过程中把手被输送带、相邻货箱勾挂的问题，适配15-25mm厚度的实木包装箱板，安装榫槽的加工公差可控制在±0.5mm范围内，对现场木工加工的精度要求较低，适合批量木箱生产时的快速装配。

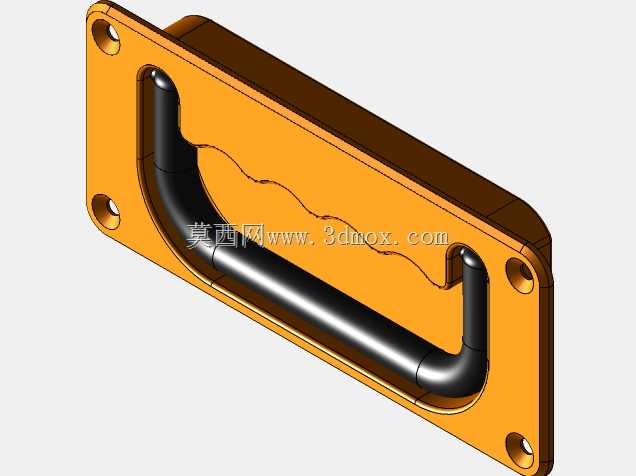

　　从功能特性来看，把手的握持部分采用U型弯折结构，握持段做了符合人体工学的波浪形指槽设计，单手握持时四指可完全贴合指槽曲面，提拉15-25kg重量的箱体时不会出现局部应力集中硌手的问题，握持表面做了防滑纹理处理，佩戴劳保手套操作时也能保持足够的摩擦力，不会出现滑脱风险。折叠结构的转轴设置在U型把手的两个端部，与法兰底座的安装槽位配合，非使用状态下把手可完全嵌入法兰盘的内凹型腔中，整个构件外表面无突出部分，堆叠货箱时不会因为把手突出导致箱面贴合不严，也能避免搬运过程中突出的把手磕碰作业人员造成工伤。

　　设计思路上，整个构件做了明确的受力路径规划，提拉时的载荷通过U型把手的两个竖臂传递到端部转轴，再通过转轴座将载荷分散到整个法兰安装面，最终均匀传递到木箱侧板上，避免了局部应力集中导致的箱板开裂、转轴断裂问题。法兰底座的型腔边缘做了圆弧过渡处理，把手翻起转动时不会与型腔边缘发生硬摩擦，长期使用也不会出现涂层脱落、卡顿的问题。材质搭配上，法兰底座采用高强度压铸合金材质，表面做橙色喷塑处理，在车间、仓库环境中辨识度高，作业人员可以快速找到提拉位置；握持部分采用改性橡塑材质包裹，低温环境下也不会出现发硬脆裂的问题，适合北方冬季户外仓储、冷链运输场景下的使用需求。

　　从实际选型适配角度，这款把手可适配各类可拆卸式木制集装箱、重复周转使用的实木包装箱、军工物资储运箱的侧面安装需求，单只把手的额定静载荷可满足常规工业周转箱的提拉要求，成对安装在箱体两侧时可适配双人搬运的作业模式。结构上没有易损的弹性零件，折叠转动部位采用间隙配合的转轴结构，不需要额外添加润滑脂，长期在多粉尘、高湿度的仓储环境中使用也不会出现锈死、无法折叠的问题。安装时不需要复杂的专用工装，木工现场使用镂铣机加工出对应尺寸的嵌槽，使用自攻螺丝或者沉头螺栓即可完成固定，后期维护更换时也不需要拆解整个箱体，直接拆除紧固件即可替换损坏的构件，能有效降低物流周转箱的全生命周期维护成本。

　　细节设计上，法兰盘的四个安装孔位做了沉头设计，紧固件安装完成后钉头完全沉入孔位内，不会突出法兰表面，避免刮擦货物或者划伤作业人员；把手的转动角度做了限位设计，翻起到工作位置时刚好与法兰面呈90度垂直状态，不会出现过度翻转导致的受力角度偏移，提拉时载荷始终沿竖直方向传递，能最大化发挥结构的承重性能。嵌入型腔的深度与把手的折叠厚度完全匹配，折叠后把手表面与法兰面齐平，货箱在输送线上流转时，侧面不会有突出构件触发行程开关、卡滞导向护栏，能很好适配自动化物流输送线的使用要求。
