80mm直径螺杆传动手轮操作件

　　在各类需要手动微调进给、精准锁止的工业设备操作端，这类带转动握柄的手轮是极为常见的手动操作执行部件，区别于无握柄的实心手轮，它的可折叠转动握柄能让操作人员在快速调整工位时，不用持续变换手部握持位置，顺着握柄的转动轨迹就能连续施力，大幅降低频繁调整时的操作疲劳感。

　　这款手轮的核心传动逻辑依托螺旋副的运动转换特性，手轮轮盘的中心安装孔直接与设备的调节螺杆端部配合，当操作人员转动手轮时，轮盘的圆周运动直接转化为螺杆的直线进给运动，实现滑台位移、夹具夹紧、阀门开度调节、设备间隙微调等功能。在机床进给轴的手动微调工位、工装夹具的夹紧调节端、印刷设备的对位调整机构、包装机械的料位调节结构上，这类手轮都有极高的应用普及率，尤其是在设备断电调试、初始对位、小范围精度补偿的场景下，手动操作的可控性是电动调节无法替代的，操作人员可以通过手部的施力反馈直接感知传动阻力变化，避免电动调节过冲导致的工件损伤或者机构卡滞。

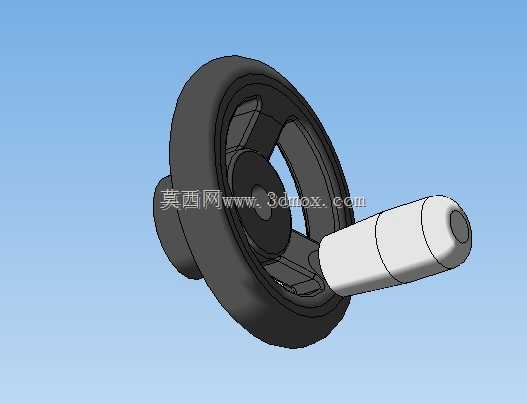

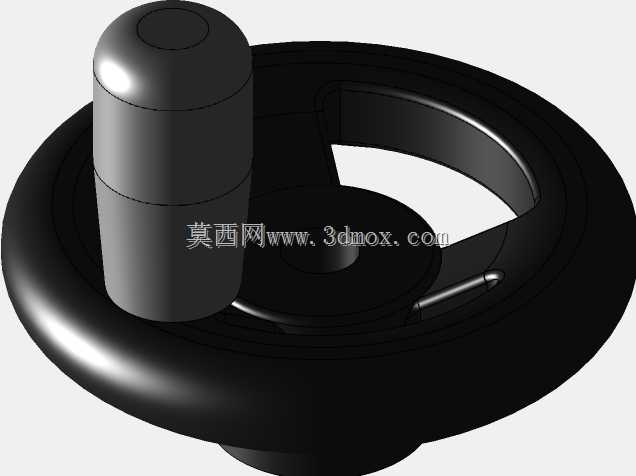

　　从结构设计层面来看，这款手轮采用了三幅筋的轮盘结构，轮缘做了圆弧过渡的加厚处理，既保证了轮盘整体的结构刚性，在承受较大操作扭矩时不会出现轮缘变形，又尽可能控制了整体重量，不会给配套的螺杆增加额外的偏载力矩。中心的轮毂部分做了轴向的加厚设计，安装孔与螺杆端部采用键连接配合，能传递足够的操作扭矩，避免大扭矩操作时出现手轮与螺杆相对打滑的问题。侧边的握柄采用阶梯轴式的结构设计，握柄与轮盘之间通过小销轴连接，不使用时握柄可以向内折叠贴靠在轮盘侧面，减少设备外部的突出结构，避免车间内人员通行时被突出的握柄剐蹭，需要操作时将握柄扳出到垂直于轮盘端面的位置，握柄自身可以绕连接销轴自由转动，操作人员握持时不需要跟着手轮转动调整手腕角度，连续转动时手部与握柄之间是滚动摩擦，不会磨伤手掌。

　　尺寸边界上这款手轮的有效轮盘直径为80mm，属于中小规格的调节手轮，适合安装在操作空间有限、调节行程较短、所需操作扭矩不超过15N·m的工位上，安装时需要注意螺杆端部的伸出长度要与轮毂的轴向深度匹配，保证手轮安装到位后，轮毂端面与设备安装面板之间预留1-2mm的间隙，避免手轮转动时与面板发生摩擦。握柄折叠状态下，手轮整体的轴向突出尺寸不超过30mm，不会占用过多的设备外部空间，握柄展开后，握柄的有效握持长度为45mm，足够成年人四指握持施力，握柄的外圆做了圆角钝化处理，没有尖锐的棱角，长时间操作也不会产生硌手的问题。

　　在实际选型适配时，需要重点核对手轮中心安装孔的键槽尺寸与配套螺杆端部的键尺寸匹配度，同时要确认手轮的额定操作扭矩满足工位的调节需求，如果是用于有油污、切削液飞溅的加工设备工位，这类手轮一般采用增强尼龙或者铸铁材质制作，表面耐油污腐蚀，日常清理只需要擦拭表面即可，不需要特殊的维护保养。如果是用于食品加工、医药设备的调节工位，还可以选用不锈钢材质的同规格手轮，满足卫生级的清洁要求。手轮的轮盘表面做了防滑的亚光处理，即使手上沾有少量油污，转动时也不会出现打滑脱手的问题，三幅筋之间的镂空区域既减轻了手轮的整体重量，也方便操作人员在需要快速转动时，可以直接将手指伸入镂空区域拨动轮盘，实现快速的大行程调节，当接近目标位置时，再握持侧边的握柄进行小范围的精准微调，两种操作方式可以灵活切换，适配不同调节阶段的操作需求。

　　很多设计人员在选型这类手动操作件时，容易忽略握柄的折叠限位结构，这款手轮的握柄连接位置设置了定位挡点，握柄展开到工作位置时会被挡点卡位，不会在施力转动时出现握柄向内折叠的问题，保证操作过程的安全性，同时折叠状态下也有对应的卡位结构，设备运行过程中握柄不会因为设备振动自行甩出，避免不必要的安全隐患。在安装配合的公差选择上，手轮中心孔与螺杆端部的配合一般选用H7/k6的过渡配合，既保证安装后没有明显的径向晃动，又方便后期维护时拆卸更换，键连接采用普通平键即可，不需要额外的紧固件防松，只需要在螺杆端部加装一个轴用挡圈，就能限制手轮的轴向窜动，保证手轮转动时的稳定性。
