JVT系列微型直线导轨副结构设计

　　在桌面级精密传动场景里，这类微型直线导轨的应用覆盖了从实验室光学调整架、小型点胶设备滑台到3D打印运动轴、电子元件贴片定位机构的诸多领域，区别于重载滚柱导轨的大承载设计，这类小规格导轨的核心设计目标是在有限安装空间内提供稳定的低摩擦直线导向，兼顾运动平顺性与安装便捷性。从结构上看，该导轨采用滑块与轨道分体式设计，轨道为淬硬合金钢磨削成型，滚道经过精密研磨，保证钢球滚动时的接触一致性，滑块内置循环滚珠通道，两端设置端盖与密封件，既可以防止运行过程中外界粉尘、碎屑进入滚道造成卡滞，也能留存润滑脂延长维护周期。滑块顶面与侧面均设置了安装螺纹孔，可直接适配不同规格的负载安装板，不需要额外设计转接结构，轨道上的沉头安装孔沿长度方向等距分布，

　　安装时可直接通过内六角螺丝将轨道固定在设备基座的安装面上，沉孔设计可以保证螺丝头部完全埋入轨道表面，不会与滑块运行路径产生干涉。设计这类导轨三维模型时，首先要明确安装边界的约束条件：轨道宽度、滑块总高度、安装孔的孔位间距都要匹配行业通用的安装尺寸规范，保证选型替换时不需要修改原有设备的安装孔位，减少设计改造成本；其次要还原滚珠循环的内部结构，虽然在整机装配时不需要单独拆分钢球零件，但建模时保留滚道的曲率、钢球的排布位置，可以帮助结构工程师在做运动仿真时准确计算滑块的行程余量，避免滑块运行到行程末端时与周边结构发生碰撞。从实际使用的角度看，这类导轨的预压等级可以根据使用场景调整，轻预压版本适用于对摩擦力要求极低的光学调焦机构，

　　中预压版本则可以用在有一定冲击负载的小型搬运滑台上，模型中滑块与轨道的配合间隙按照常用的微预压状态设置，工程师在调用模型做装配时，可以直接根据自身需求调整配合参数，不需要重新绘制基础轮廓。在安装尺寸的细节处理上，轨道两端的倒角、滑块端部的密封件凸台尺寸都按照实物1:1还原，避免做装配干涉检查时出现误判，比如很多工程师在设计小型滑台时，会在轨道两端安装限位缓冲块，如果模型没有还原端部密封件的突出尺寸，很容易出现缓冲块安装位置计算错误，导致滑块运行到端部时撞坏密封件的问题。另外，滑块上的安装螺纹孔深度也做了准确还原，设计时可以直接根据孔深选择合适长度的安装螺丝，避免螺丝拧入过深顶到内部滚道，造成滑块卡滞甚至零件报废。

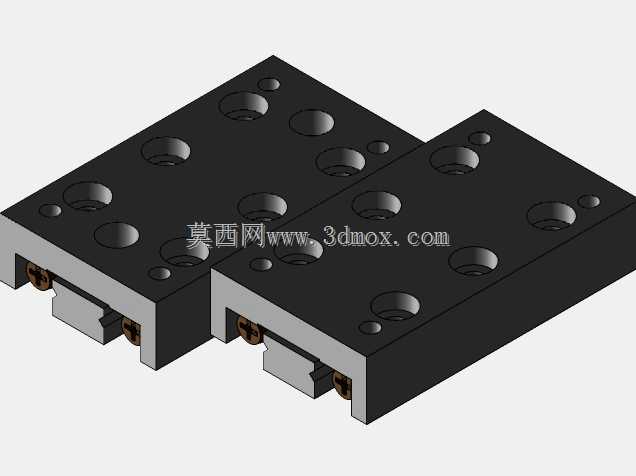

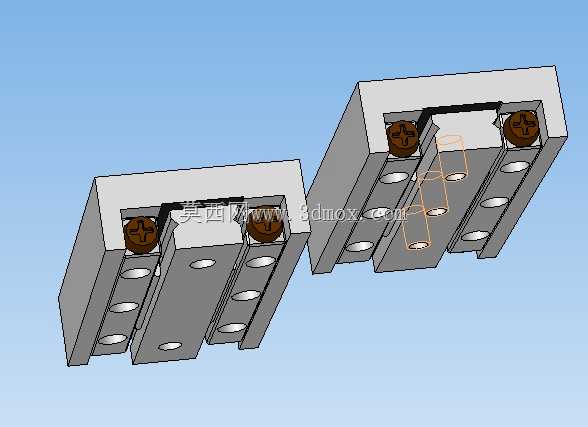

　　这类微型导轨的运动方向平行度主要靠轨道安装面的加工精度保证，模型中轨道的安装基准面、滑块的负载安装面都做了明确的基准特征标注，工程师在出工程图时可以直接选取这些基准做形位公差标注，不需要额外找设计基准。不同于大型导轨的多滑块拼接设计，这类小规格导轨通常为单根轨道配单个或两个滑块的组合形式，模型中提供的双滑块拼接展示形式，也可以给需要加长滑块、提升负载能力的设计场景提供参考，双滑块拼接时的接触面定位、安装孔位对齐方式都在模型中做了还原，不需要工程师额外计算拼接尺寸。在做设备整体布局时，这类导轨的占用空间很小，滑块高度通常只有十几毫米，轨道宽度也在二十毫米以内，非常适合安装空间紧凑的小型自动化设备，比如桌面型锁螺丝机的Z轴升降导向、视觉检测设备的镜头平移滑台，都可以选用这类规格的导轨，模型的外形尺寸完全按照实物比例绘制，在做整机布局评审时，可以直接将模型调入装配体，准确评估导轨安装后周边的管线布置空间、操作维护空间是否充足，避免后期加工装配时出现空间不足的问题。
