机加工旋转底座式固定台虎钳结构设计

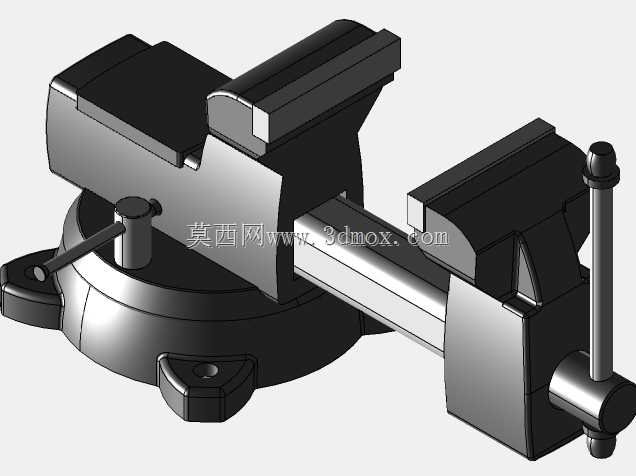

　　这款固定虎钳是机加工、钳工装配、维修作业场景中最常用的夹持类工装，日常在普通钳工台、铣床工作台、维修工位上承担工件装夹固定的核心作用，不管是小型零件的锉削、钻孔、攻丝，还是异形件的修配、装配对位，都能通过稳定的夹持力保证作业过程中工件不发生位移，避免加工精度偏移或者装配对位偏差。从结构设计来看，这款虎钳采用了铸铁底座加旋转盘的结构，底座上预留了三个螺栓安装孔，安装时可以通过T型螺栓或者膨胀螺栓直接固定在工作台台面上，安装边界需要预留至少比底座直径大150mm的操作空间，保证手柄转动时不会和周边工装、物料发生干涉。旋转盘的设计可以让虎钳钳身沿水平方向360度旋转，松开底座侧边的锁紧手柄即可调整夹持角度，

　　调整到位后扳紧锁紧手柄就能完全锁死旋转自由度，不需要反复拆装虎钳就能适配不同角度的加工作业需求，比固定式无旋转结构的虎钳适配性更强。钳身部分采用整体式铸铁铸造结构，活动钳身通过方形导轨与固定钳身配合，导轨配合间隙经过设计校核，既保证活动钳身滑动顺畅无卡滞，又能控制夹持过程中的钳口上翘量，保证夹持面的平行度误差在允许范围内。传动部分采用梯形丝杠副结构，丝杠一端通过圆柱销与活动钳身连接，转动丝杠端部的加力手柄就能带动活动钳身沿导轨做直线往复运动，实现钳口的开合动作，梯形丝杠的自锁特性可以保证夹持到位后不会因为加工过程中的振动导致钳口松脱，夹持力可以通过手柄加力的力矩控制，最大夹持状态下可以满足常规黑色金属小型零件的装夹需求。

　　钳口部分采用可拆卸式淬火钢钳口板，钳口表面加工有交叉网纹，增加夹持摩擦力，避免工件受力打滑，当钳口板磨损后可以直接松开固定螺栓更换，不需要整体更换钳身，降低后期维护成本。虎钳尾部的导杆除了辅助活动钳身导向之外，还可以在大开口夹持时承担部分抗扭载荷，避免丝杠受径向力过大发生弯曲变形。固定钳身后方延伸出的砧台结构，可以满足小型零件的轻度敲击、校形作业需求，不需要额外搭配小型砧座就能完成简单的钣金校形、零件敲击对位工作。从安装尺寸来看，这款虎钳的底座安装孔中心距适配常规钳工台的预留安装位，钳口最大开口量覆盖日常作业中80%以上的小型零件夹持需求，钳口高度设计兼顾了不同厚度零件的装夹，既可以夹持较薄的板类零件，

　　也能满足一定高度的块状零件装夹。在实际建模过程中，所有配合面都按照实际加工公差做了配合间隙预留，导轨面的配合公差选用H7/f7间隙配合，保证滑动顺畅的同时控制晃动量，丝杠与螺母的配合选用梯形螺纹标准公差，保证传动效率与自锁性能的平衡，所有棱角位置都做了工艺倒角，既符合实际铸件的生产工艺要求，也避免使用过程中尖锐棱角造成的磕碰划伤。整体结构没有冗余设计，所有部件都承担对应的功能，没有多余的装饰性结构，完全按照工业级实用工具的设计逻辑完成建模，每个零件的结构都对应实际生产中的加工工艺，比如铸件的壁厚均匀设计、加强筋的布置位置都经过受力校核，保证在最大夹持力下钳身不会发生过大变形，长期使用也不会出现导轨磨损过快、钳身断裂等问题。
