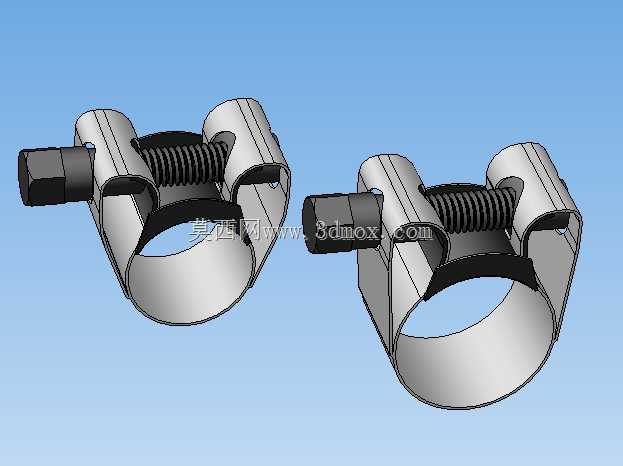

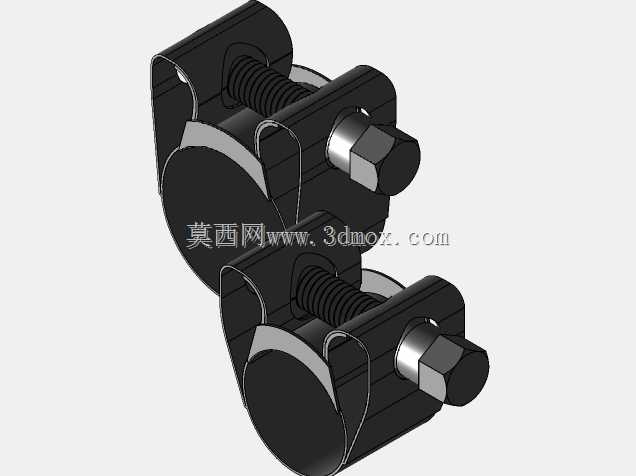

带螺栓锁紧结构的橡胶软管密封卡箍

　　在流体输送管路的装配场景中，橡胶软管与硬接头的连接可靠性直接决定整套管路系统的密封表现，尤其是在低压气动回路、小通径给排水支路、小型燃油输送管路、实验室气路连接这类场景里，卡箍的锁紧均匀度、密封贴合度直接影响管路运行的稳定性，一旦出现卡箍锁紧力不均、局部压合不足的问题，很容易出现介质渗漏、软管松脱的故障，严重时甚至会引发设备停机、介质泄漏污染周边环境的问题。这款卡箍的结构设计完全围绕橡胶软管与硬接头的连接密封需求展开，整体采用弯折成型的金属带作为主体承载结构，带材边缘做了圆弧钝化处理，避免安装锁紧过程中锋利的带材边缘割伤橡胶软管外壁，造成软管局部应力集中提前出现老化开裂的问题。卡箍的锁紧端采用单螺栓进给结构，

　　螺栓两侧的带材弯折形成对称的支撑耳，螺栓穿装在两侧支撑耳的通孔内，通过旋转螺栓端部的六角头即可带动两侧支撑耳相互靠近，逐步缩小卡箍的环抱内径，实现对软管外壁的均匀压合。和普通的蜗杆传动式喉箍不同，这款卡箍的内侧与橡胶软管接触的环面没有连续的冲压齿槽，整个压合面是光滑的圆弧面，压合过程中不会在橡胶软管外壁压出连续的齿痕，避免长期使用过程中齿痕位置出现应力疲劳破损，尤其适合壁厚较薄的橡胶软管、硅胶软管的密封连接场景。从安装边界来看，这款卡箍的环抱内径适配常规小通径的软管接头，安装时不需要额外的专用工装，只需要使用普通开口扳手或者套筒扳手旋转螺栓即可完成锁紧操作，螺栓的有效进给行程覆盖了对应规格软管的外径公差范围，

　　即使软管因为生产批次不同存在小幅的外径偏差，也能通过调整螺栓的进给量实现足够的压合抱紧力。卡箍的整体外形没有向外突出的尖锐结构，安装完成后整体轮廓圆滑，在空间紧凑的设备内部布管时，不会剐蹭周边的线束、其他管路元件，降低布管过程中的干涉风险。设计过程中重点考量了锁紧力的均匀传递，两侧支撑耳的弯折位置做了圆弧过渡，避免锁紧过程中弯折位置出现应力集中导致金属带开裂，螺栓的螺纹规格匹配常规的手动扳手操作力矩，不需要过大的锁紧力矩就能实现足够的密封压合力，避免力矩过大压裂内部的硬接头、或者压溃软管的管壁造成流道堵塞。在实际应用中，这类卡箍除了常规的工业管路连接，也可以用于小型家用设备的水路、气路装配，比如净水设备的管路连接、

　　小型空压机的气路接头固定、农用小型喷灌设备的软管接头锁紧，不同场景下只需要匹配对应通径的卡箍规格，就能实现稳定的密封连接。卡箍的金属主体表面做了防锈处理，在潮湿的使用环境下也不会轻易出现锈蚀，避免锈蚀产物污染管路内的输送介质，同时也能保证长期使用后螺栓依然可以正常拆卸，方便后期的管路维护与元件更换。和传统的铁丝绑扎、钢丝锁紧的固定方式相比，这种卡箍的压合力均匀可控，安装拆卸效率更高，锁紧后的连接一致性更好，不会出现人工绑扎时力度不均导致的密封失效问题，也不会因为绑扎的钢丝嵌入软管管壁造成软管破损。在三维建模过程中，需要重点还原金属带的弯折弧度、螺栓与支撑耳的配合间隙、卡箍内侧压合面的圆弧精度，这些细节直接影响后续工程出图、结构验证的准确性，尤其是卡箍锁紧状态下的内径变化范围，需要和实际产品的行程参数保持一致，方便设计人员在做整机布管时做干涉检查与装配模拟，提前预判安装过程中可能出现的空间不足问题。
