平顶临边转角防护护栏结构设计

　　这套平顶护角装置主要应用于工业厂房平顶屋面、设备操作平台转角、高架检修平台临边等存在直角临边落差的作业场景，核心作用是在人员通行、设备检修作业过程中，为临边区域提供可靠的物理防护屏障，避免人员失足从转角落差位置坠落，同时也可对临边堆放的小型工器具起到限位阻挡作用，防止物件从高处掉落引发下方区域的物体打击事故。

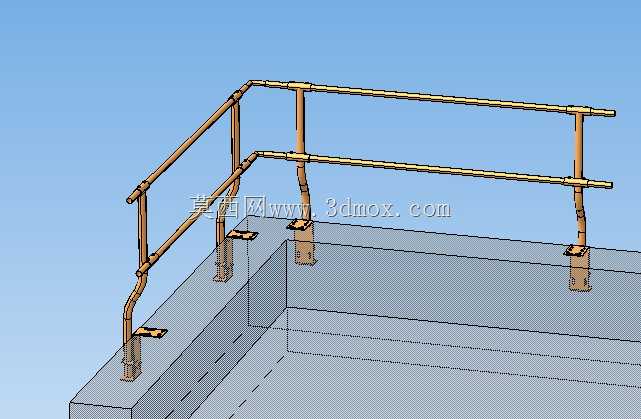

　　从结构设计逻辑来看，整套装置采用分段式拼装结构，适配直角转角的两个临边方向，横向设置上下两层平行扶手管，扶手管采用标准圆形金属管材，表面做防锈防腐处理，扶手高度符合临边防护的安全高度要求，上下扶手的间距经过人体工程学校核，既能够满足人员倚靠时的受力支撑需求，也能避免人员从扶手间隙意外探出。转角位置的扶手连接采用圆滑过渡的弯头管件，不存在尖锐突出的棱角，避免人员通行时磕碰受伤。

　　支撑立柱采用与扶手同材质的金属管材，每段临边的立柱间距经过受力验算，能够承受规范要求的水平冲击荷载，立柱底部设置独立的安装固定支座，支座采用带加强筋的板式结构，通过膨胀螺栓与平顶混凝土结构面或者平台钢结构基面固定，每个支座上设置可调节的紧固组件，能够适配安装基面存在的微小高度差，保证立柱安装后保持垂直状态，不会出现倾斜晃动的问题。在靠近转角的位置，立柱的排布密度适当加密，因为转角区域是人员通行时容易倚靠、碰撞的位置，加密立柱能够提升转角区域的整体结构强度，避免受冲击后出现变形失效。

　　安装边界方面，这套装置的固定支座需要贴合平顶结构的边缘安装，支座距离临边边缘的预留距离经过核算，既不会因为过于靠近边缘导致固定螺栓的锚固深度不足，也不会因为过于靠内占用过多的平顶通行空间，两个方向的扶手段在转角位置对接时，弯头的曲率半径统一，对接后扶手表面顺滑无凸起，不会勾挂作业人员的衣物或者安全绳挂扣。整套装置的所有连接位置均采用可拆卸的紧固件连接，不需要现场焊接作业，运输时可以拆分为独立的管材、支座、紧固件散件，运抵现场后按照装配关系快速拼装，后期如果局部构件出现锈蚀或者碰撞变形，也可以单独拆卸更换对应的构件，不需要整体拆除重装，降低后期维护的成本。

　　在实际使用场景中，这类平顶护角装置往往和直段临边护栏配合使用，转角位置作为直段护栏的衔接节点，其结构强度直接影响整套临边防护体系的可靠性，设计时特意强化了转角位置的连接刚度，扶手管与立柱的连接位置设置了专用的紧固卡扣，卡扣与管材的贴合面做了防滑处理，长期受振动或者水平推力作用也不会出现扶手转动、移位的问题。底部支座的固定螺栓采用防松设计，适配屋面区域可能存在的风振、设备运行振动等工况，避免螺栓松动导致护栏失稳。另外，考虑到平顶屋面可能存在的防水层构造，支座底部还预留了柔性垫片的安装空间，安装时在支座与结构面之间加装橡胶垫片，既可以避免支座压损屋面防水层，也能提升支座与基面的摩擦力，进一步提升固定的可靠性。

　　从建模细节来看，这套结构的所有管材规格、支座尺寸、紧固件参数都按照实际加工标准设定，各个构件之间不存在干涉问题，装配关系清晰，能够直接用于指导生产加工，也可以作为临边防护标准化设计的参考组件，适配不同尺寸的平顶转角场景，只需要调整直段扶手的长度就可以适配不同边长的临边区域，不需要重新改动转角连接部分的结构，具备较好的通用适配性。
