推拉式杠杆侧夹快速压紧夹持机构

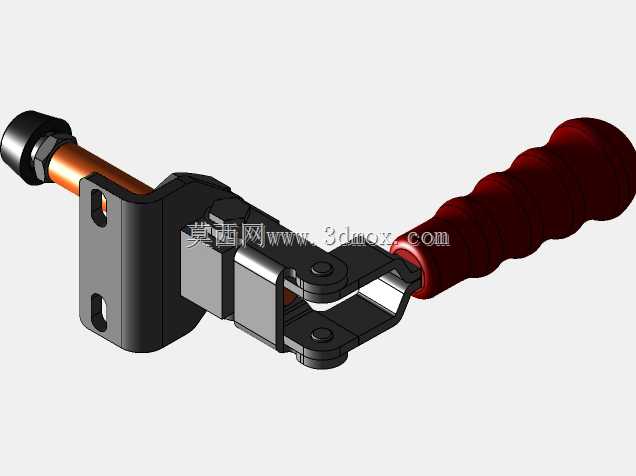

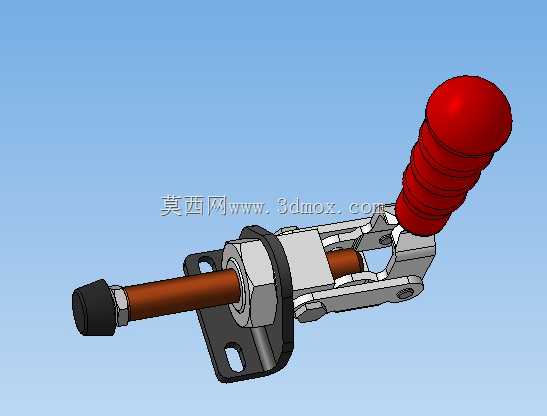

　　这款手动侧推式杠杆夹，是工装治具、小型装配工位、焊接定位场景里出镜率极高的压紧执行件，和常见的垂直压头、水平下压夹钳不同，它的施力方向沿活塞杆轴向水平输出，专门适配需要从工件侧方顶紧、避让上方操作空间的工位，比如钣金拼焊时的侧边定位、线束装配工位的治具固定、小型注塑件飞边修剪时的工件夹持，都能看到这类结构的应用。从结构设计逻辑来看，整套机构采用连杆肘节自锁原理，红色防滑握把下压时，通过内部铰接的两组连杆越过死点位置，将握把的摆动力转化为活塞杆的轴向推出力，当握把压合到贴合安装座的极限位置时，连杆机构进入自锁状态，即便活塞杆端受到工件的反向顶推作用力，也不会出现松脱回弹，只有主动向上扳动握把解锁，活塞杆才会随机构复位退回，

　　这种设计完全规避了普通螺纹顶紧需要反复旋拧、夹持力不稳定的问题，单次压紧和释放的操作时长不超过1秒，能大幅提升批量工位的装夹效率。安装端采用带两个长圆孔的法兰式安装座，安装孔的长圆设计允许在安装时微调固定位置，补偿安装面的加工误差，不需要在安装板上加工高精度的定位销孔，普通螺栓穿孔固定即可完成安装，安装座的基准面和活塞杆轴线保持严格的垂直公差，保证活塞杆推出时的运动方向和安装面平行，不会出现偏载卡滞。活塞杆的伸出端配置了橡胶防滑压头，压头和活塞杆采用螺纹连接，可以根据实际夹持的工件厚度更换不同长度的接杆，或是更换聚氨酯、尼龙材质的压头，避免夹伤铝件、塑料件等软质工件的表面，活塞杆和安装座之间配置了铜质导向衬套，衬套自带储油槽，

　　长期往复运动也不会出现活塞杆拉伤、卡顿的问题，衬套和安装座采用过盈压装配合，不需要额外的紧固件固定，维护时只需要从外侧敲出旧衬套压入新件即可完成更换。握把部分采用分段式防滑橡胶套，表面做了环形凸起纹路，即便操作人员手上沾有切削液、焊接防溅剂或是油污，也能稳定握持不会打滑，握把的摆动行程经过优化，全程操作不会和安装座、相邻的工装结构产生干涉，握把的摆动角度控制在60度左右，操作人员手腕不需要大角度翻转就能完成压紧和解锁操作，长期重复操作也不容易产生手部疲劳。整套机构的运动副全部采用铰接销轴连接，销轴端部做了铆压防脱处理，不需要额外加装卡簧或是挡圈，避免长期震动工况下销轴脱出导致机构失效，所有铰接位置都预留了微小的配合间隙，

　　不会因为加工公差累积导致机构卡滞，同时间隙量控制在合理范围内，不会因为间隙过大导致夹持位置出现偏移。在实际选型应用时，需要注意安装面的平面度公差，若安装面存在明显的焊接变形或是铣削加工的台阶差，会导致安装座固定后出现偏斜，进而导致活塞杆运动时和导向衬套出现偏磨，缩短机构的使用寿命；夹持工件时，压头的接触位置尽量靠近工件的刚性支撑位置，不要压在工件的悬空悬臂段，避免工件受压变形影响定位精度；如果应用在焊接工位，需要定期清理活塞杆表面的焊接飞溅，避免飞溅颗粒粘在活塞杆表面被带入导向衬套，划伤衬套内表面导致运动卡滞。这类侧夹的夹持力输出稳定，手动操作不需要外接气源或是电源，在没有动力源的野外维修工位、小型手工作坊的装配工位、临时搭建的测试治具上都能快速部署使用，相比气动夹紧元件，它不需要布置气管、控制阀，也不会因为气压波动导致夹持力不足，可靠性更高，维护成本几乎可以忽略，只需要定期在铰接销轴位置滴注少量润滑油，就能保证长期顺畅运行。
