三吸盘真空取料执行末端结构设计

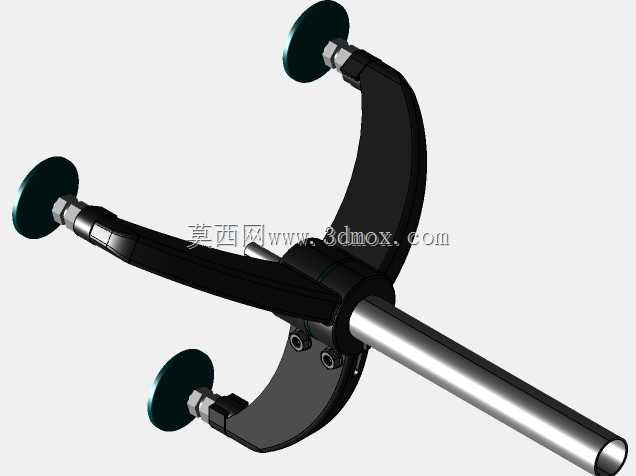

　　该结构属于输送线配套的真空取料执行末端，主要应用在平面类工件的转序、上下料工位，常见于板材加工、包装分拣、电子组件装配、玻璃搬运等场景的输送链路中，替代人工完成工件的抓取移位动作，适配节拍稳定的连续化输送作业需求。从功能实现逻辑来看，三个吸盘呈120°周向均布在弧形支架端部，相比单吸盘结构，三点支撑的吸附布局能更好适配表面存在轻微翘曲的平面工件，吸附时受力更均匀，不会出现单点吸附导致的工件倾斜、脱落问题，单组吸盘的吸附力冗余设计控制在1.5倍额定负载以上，可覆盖常规厚度的金属薄板、塑料壳体、纸质包装箱、玻璃面板等多种材质工件的搬运需求。设计过程中优先考虑了安装适配性，主安装杆采用标准圆柱轴结构，可直接配套市面常规的直线模组、

　　机械手末端法兰、升降滑台的安装孔位，不需要额外做转接件加工，主杆与弧形支架的连接位置采用对称螺栓锁紧结构，可根据实际作业的工件尺寸，沿主杆轴向调整弧形支架的固定位置，进而改变三个吸盘的外接圆直径，适配不同幅面的工件抓取需求，调整范围可覆盖外接圆直径150mm到400mm的工况区间。吸盘与弧形支架的连接段采用带缓冲行程的金属杆结构，缓冲行程预留10mm，当末端下行接触工件时，缓冲结构可自动补偿安装面的高度差，避免硬接触导致的工件表面刮伤、吸盘过度压缩变形失效问题，同时缓冲结构内置的复位弹簧可保证吸盘在未接触工件时保持固定伸出长度，重复定位精度控制在±0.5mm以内，满足输送线连续作业的定位要求。结构的受力校核阶段，

　　针对弧形支架做了等强度优化，支架截面采用渐变厚度设计，靠近主杆连接位置的截面厚度更大，向吸盘端逐步收薄，在保证整体结构刚性的前提下尽可能降低末端自重，减少配套升降、移位机构的负载负担，所有连接位置的螺栓均采用防松设计，适配输送设备长期连续运行的振动工况，不会出现连接松动导致的吸盘位置偏移问题。安装边界方面，该结构整体收拢状态下的最大回转直径为420mm，主安装杆的直径为30mm，安装时需要保证末端下行的最低位置与输送线辊面/皮带面预留15mm的安全间隙，吸盘工作面与工件表面的平行度误差需控制在1°以内，才能保证三个吸盘同时接触工件表面，形成稳定的真空腔。实际应用中，该末端可直接配套常规的真空发生器、真空电磁阀组件使用，

　　不需要额外定制气路配件，气路走线可沿主杆、弧形支架的内侧布置，通过线卡固定，避免移位过程中气路管线与周边设备发生剐蹭。针对不同材质的工件，仅需要更换对应材质的吸盘胶圈即可，比如搬运玻璃工件时选用丁腈橡胶材质吸盘，搬运粗糙表面的瓦楞纸箱时选用硅胶材质带纹路吸盘，不需要改动整体支架结构，配件互换性较强。结构的维护难度较低，日常仅需要定期检查吸盘胶圈的磨损情况、连接螺栓的锁紧状态、缓冲杆的滑动顺畅度即可，不需要复杂的拆解维护，适配工厂设备运维的常规作业流程。在输送线的工位布局中，该末端通常安装在两截输送线的衔接位置，或者输送线与加工工位的转接位置，完成工件从输送线到加工台、或者不同高度输送线之间的工件转移，相比夹爪类取料机构，真空吸附的方式不会对工件侧边施加夹持力，适合易变形、表面不适合夹持的平面类工件输送作业，不会在工件表面留下夹痕，适配表面质量要求较高的工件转序需求。
