带操作手柄的BERGER工具锁定装置结构

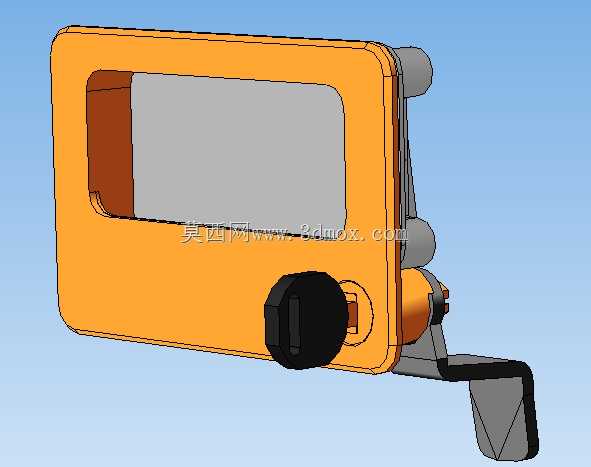

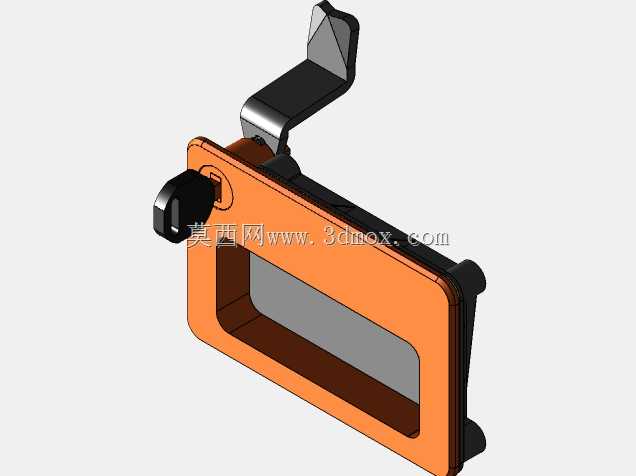

　　这款带操作手柄的锁定结构，主要适配BERGER系列工装工具的操作位锁定需求，在手动工装、工位器具、便携检测设备的操作端应用十分广泛。日常车间作业里，不少手持操作的工装工具需要在调整到位后保持固定状态，避免作业过程中部件移位影响加工或检测精度，这类带手柄的锁定结构就是为解决这类场景的快速锁止需求设计的，不需要额外借助扳手等辅助工具，操作人员单手握持即可完成锁止与解锁动作，适配单人单机的快速作业节奏。从结构设计来看，整个锁定组件集成在工具的橙色防护壳体上，黑色的旋转手柄作为操作输入端，手柄表面做了防滑的凹陷处理，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。手柄与内部的锁止凸轮直接联动，转动手柄时凸轮会推动锁销伸出，

　　卡入对应工位的定位卡槽内，完成位置锁定；反向转动手柄时，锁销在复位弹簧的作用下回缩，即可解除锁定状态，整个动作行程控制在90度旋转范围内，操作幅度小，不会和周边的管线、操作部件产生运动干涉。壳体上预留的矩形开窗是工具的显示模块安装位，锁定机构的布置特意避开了显示区域的安装边界，锁体的固定螺孔全部设置在壳体的内侧加强筋位置，不会破坏壳体外表面的防护完整性，同时能保证锁体承受径向载荷时不会出现壳体变形的问题。从安装边界来看，整个锁定机构的外露部分只有操作手柄，手柄的旋转半径控制在35mm以内，突出壳体表面的高度不超过20mm，不会在工具搬运过程中勾挂线缆、工作服等物件，避免误触解锁的风险。锁体的内部传动部件全部做了圆角过渡处理，

　　没有应力集中的尖锐棱角，在反复操作的工况下能有效降低金属疲劳的风险，适配车间内高频次的操作需求。在实际选型适配时，需要注意锁销的伸出长度要匹配对应工位定位槽的深度，这款结构的锁销伸出量设计为8mm，能适配大部分厚度在3-6mm的安装板定位需求，锁销的头部做了15度的导入倒角，即便工位定位存在少量位置偏差，锁销也能顺利滑入定位槽完成锁止，不需要操作人员反复调整工具位置来对准锁孔。壳体后侧的两个圆柱形凸台是工具的安装铰接位，锁定机构的位置设置在铰接位的斜下方，锁止状态下锁销的受力方向与铰接轴的受力方向形成垂直夹角，能有效抵消工具作业时产生的扭转力矩，避免锁止状态下出现铰接位窜动的问题。和常见的插拔式锁销相比，

　　这种旋转手柄式的锁定结构操作效率更高，操作人员不需要额外拔出锁销再调整位置，转动手柄的同时就能完成解锁，调整到位后反向转动手柄即可锁止，整个操作流程的耗时能缩短60%以上，尤其适合需要频繁调整位置的手持检测工具、便携式工装的使用场景。在结构建模过程中，需要重点关注手柄旋转轴与锁销运动轴线的垂直度公差，两者的垂直度偏差需要控制在0.1mm以内，否则会出现锁销卡滞、操作力过大的问题；凸轮轮廓的曲线设计需要保证锁止状态下具备自锁特性，也就是即便锁销受到反向的冲击力，凸轮也不会反向转动导致意外解锁，这部分的轮廓升角设计为5度，处于摩擦自锁的角度范围内，能保证锁止状态的可靠性。另外，手柄与壳体的接触位置设置了耐磨的尼龙垫片，避免长期操作后金属手柄磨损塑料壳体，导致手柄出现旷量，影响操作手感与锁止精度。整个锁定组件的零件数量控制在6件以内，包括手柄、凸轮轴、锁销、复位弹簧、固定端盖、耐磨垫片，装配流程简单，不需要专用的压装工具，普通操作人员按照装配指引即可完成组装，后期维护时也能快速拆解更换磨损零件，降低工装的全生命周期维护成本。
