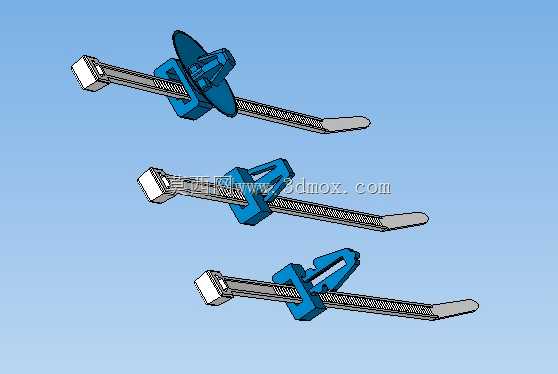

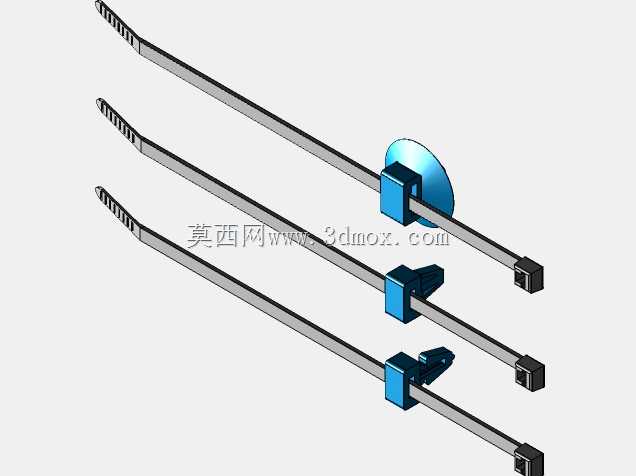

面板孔安装式电缆扎带固定支架结构

　　在电气柜布线、通讯设备机箱内部走线、工业控制终端面板装配场景中，这类扎带支架是解决面板侧线束规整固定的常用小部件，区别于背胶式扎带固定座易脱落、螺丝固定式安装效率低的问题，该结构采用面板孔卡入式安装逻辑，无需额外紧固件即可完成固定，适配厚度1-3mm的金属或塑料面板，安装时仅需将支架前端的卡头对准预制的圆形面板孔推入，卡头两侧的弹性翼片穿过孔位后自动弹开，反向卡紧面板背面，配合根部的限位法兰面，实现轴向与径向的双向限位，安装后无松脱风险，抗拉扯能力远高于背胶类固定件。

　　从结构设计细节来看，支架主体与扎带束身采用一体化成型思路，扎带部分采用常规的单向止退齿形结构，齿距均匀设置为1.2mm，齿形角度设计为30度，既保证束紧时的顺滑度，又能在束紧后依靠锁止块的卡合实现反向防退，可适配直径3-20mm的电缆线束束紧需求，束紧后可承受不小于80N的轴向拉扯力，满足常规低压通讯线、控制线的固定载荷要求。支架的卡接部分做了导向斜角处理，前端导入段做了15度的锥面过渡，安装时无需精确对准即可顺利滑入面板孔，降低现场装配的对位难度，适合流水线批量装配作业。卡翼的厚度根据常用面板的硬度做了差异化适配，针对金属面板使用场景，卡翼根部做了R0.5的圆角过渡，避免反复拆装时出现应力断裂；针对塑料面板场景，卡翼的卡合量设置为0.8mm，既保证卡紧力，又不会因为卡入量过大撑裂塑料面板的安装孔位。

　　从安装边界尺寸来看，该支架适配的面板安装孔直径为6.2-6.5mm，属于行业通用的标准面板开孔尺寸，无需为该零件单独定制开孔规格，可直接沿用现有设备的面板开孔标准，降低设计端的改造成本。支架安装后突出面板背面的高度仅为5.2mm，在机箱内部空间局促的场景下，不会与内部的PCB板、电子元件产生干涉，突出面板正面的法兰面直径为10mm，可完全覆盖安装孔的边缘毛刺，同时起到装饰遮挡作用，避免面板开孔的毛边割伤电缆外皮。扎带部分的有效束紧长度为120mm，可满足多根细线合并束紧的需求，扎带尾部做了圆弧过渡处理，穿入锁止孔时不会卡滞，尾部的尖端做了收窄处理，即使在视线受限的机箱深部位置，也可顺利穿入锁止结构完成束紧。

　　在实际使用场景中，这类支架常被用于通讯基站设备的面板侧走线固定，解决射频线、控制线在面板出入口处的晃动问题，避免线缆长期晃动导致的接头松脱、线芯断裂故障；也可用于工业控制柜的门板走线，将门板上的按钮线、指示灯线规整固定在门板内侧，避免开关门板时线缆被挤压磨损；在民用电子设备的内部装配中，该结构也可替代传统的线卡，提升装配效率，减少螺丝等小零件的使用量，降低整体物料成本。设计时针对不同的使用温度场景，可选用PA66或者PP材质，PA66材质的版本耐温范围可达-40℃到85℃，适合户外通讯设备、工业现场设备的使用环境，PP材质的版本成本更低，适合室内民用电子设备的使用场景，两种材质的版本均做了抗老化改性处理，长期使用不会出现脆化断裂问题。锁止块的位置做了下沉式设计，束紧后扎带的多余部分可紧贴支架表面，不会出现凸起剐蹭其他部件的问题，扎带齿形的受力面做了加宽处理，长期束紧状态下齿形不会出现蠕变松脱，保证线束固定的长期可靠性。
