坐姿穿戴式作业防护假人结构设计

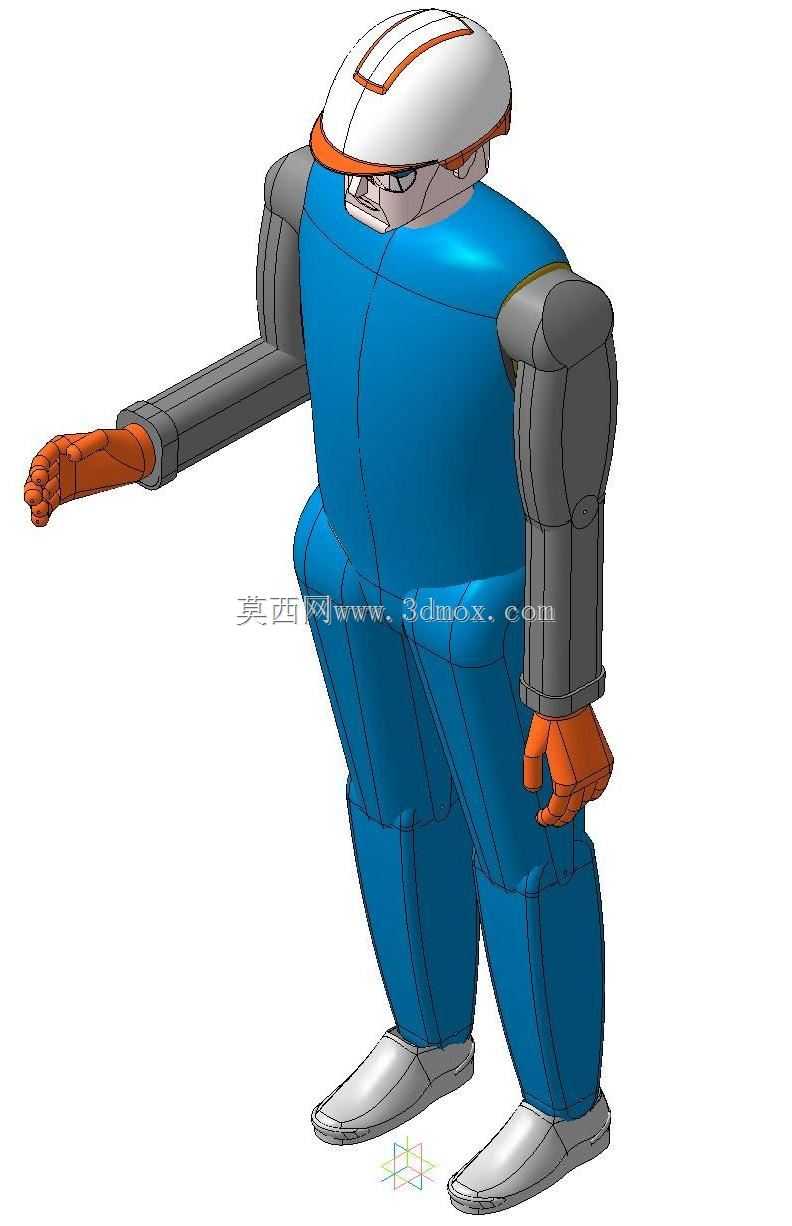

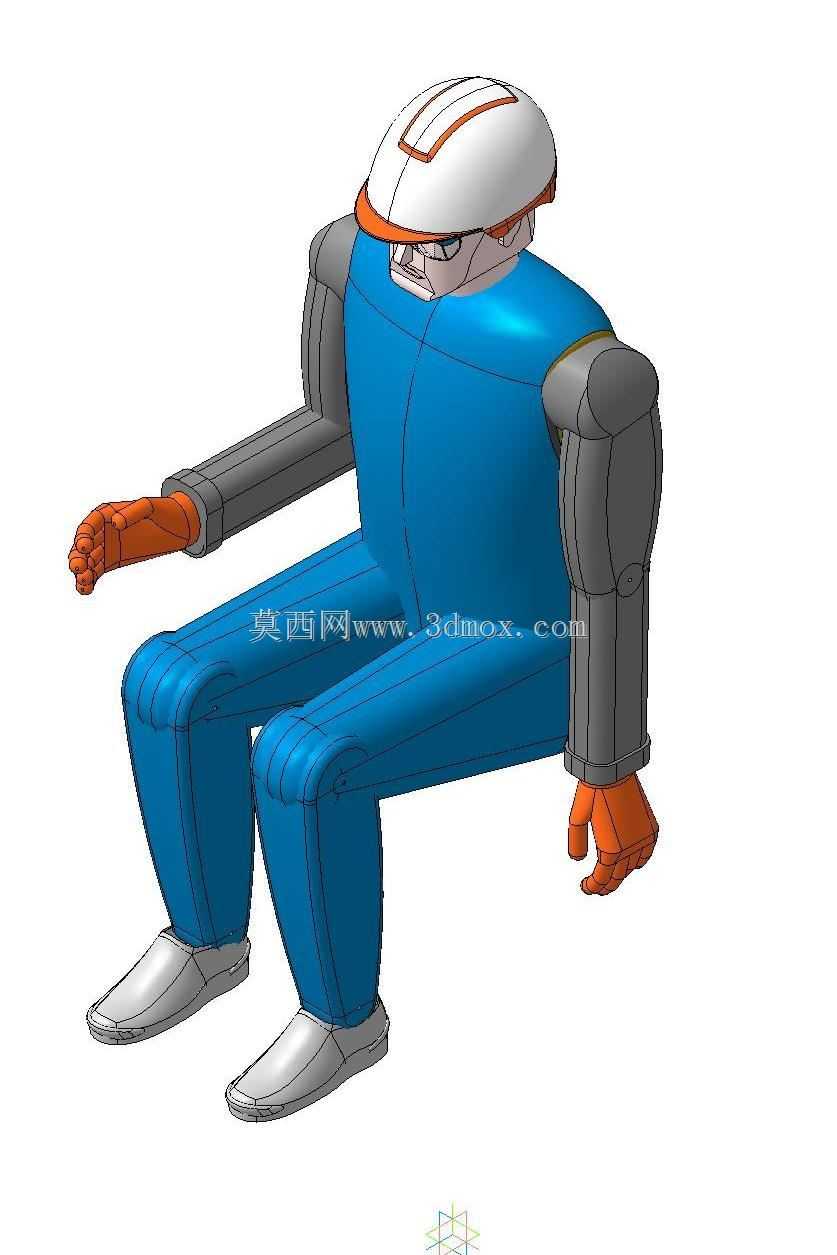

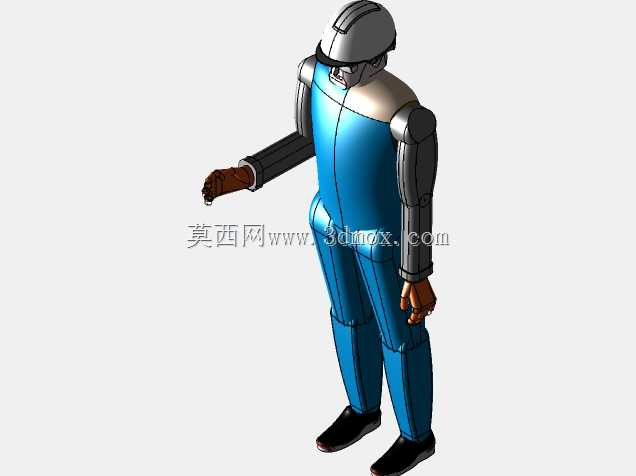

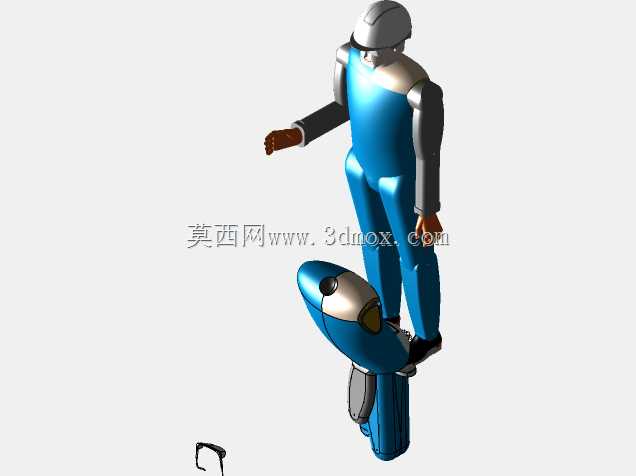

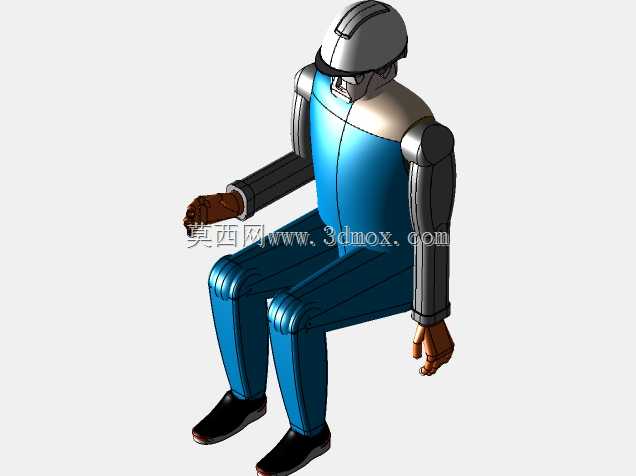

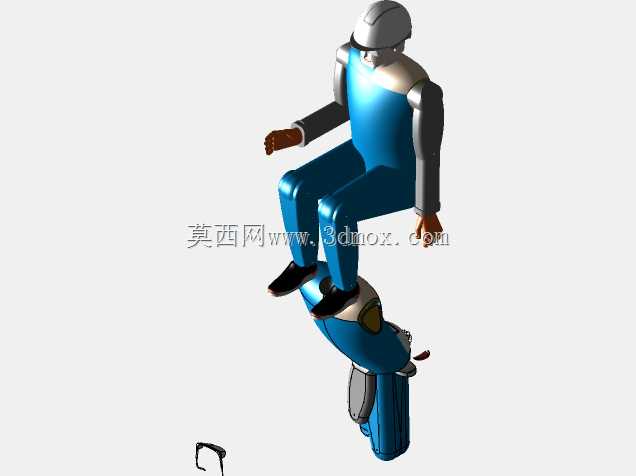

　　该模型为坐姿形态的人体等效模拟结构，主要面向工业作业场景下的防护装备适配验证、工位人机工程校核、操作空间边界确认等实际工程需求搭建。从结构设计逻辑来看，整体采用分块式实体建模思路，将人体划分为头部、躯干、上臂、前臂、手部、大腿、小腿、足部八个独立功能模块，各模块之间预留了符合人体关节活动范围的转动间隙，可根据实际测试需求调整肢体角度，适配不同坐姿作业场景的姿态模拟要求，无需重新拆分建模即可完成多姿态切换，大幅提升结构复用性。

　　头部模块采用一体化曲面建模，顶部设置了防护帽安装贴合面，曲面弧度完全贴合常规工业作业安全帽的内部支撑轮廓，可直接用于安全帽佩戴稳定性测试、帽檐视野遮挡范围校核等验证工作，面部区域预留了护目镜、防尘面罩等面部防护装备的安装定位基准，基准面与面部轮廓的间隙控制在5mm以内，避免防护装备安装后出现悬空或过度挤压的模拟失真问题。躯干部分采用等厚实体结构，整体轮廓参考成年男性坐姿状态下的躯干围度参数搭建，背部曲面贴合常规工业座椅的靠背支撑弧度，可用于作业工位的座椅靠背角度适配验证、安全带佩戴路径规划、背负式作业装备的贴合度校核，躯干侧面预留了传感器安装槽位，可内置压力、加速度等测试元件，满足碰撞测试、负重模拟等场景的测试需求。

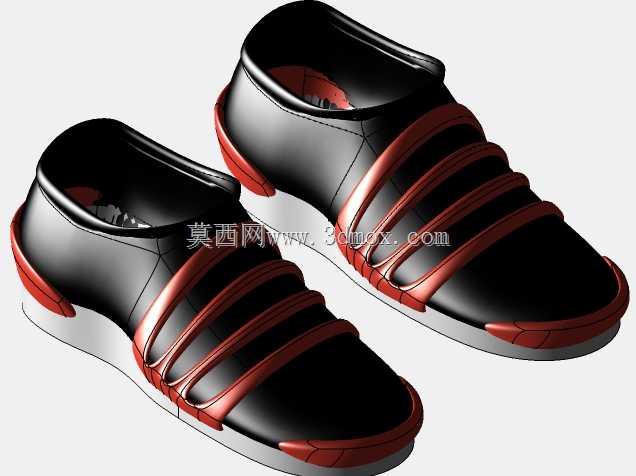

　　上下肢模块的尺寸比例严格遵循成年人体尺寸百分位数据搭建，上臂与前臂的长度比例、围度参数匹配95百分位成年男性的上肢尺寸，手部模块做了分指结构设计，手指关节处预留转动间隙，可模拟抓握工具、操作控制面板等作业动作，用于验证操作手柄的握持舒适度、按钮布局的可达范围；大腿与小腿模块采用曲面过渡结构，膝关节处的转动角度范围设置为0到120度，完全覆盖坐姿作业时的腿部弯曲角度区间，可用于校核操作台下方的腿部活动空间、脚踏板的安装位置合理性，避免实际作业时出现腿部磕碰、踩踏行程不足等问题。足部模块按照常规工作鞋的外形尺寸建模，鞋底设置了防滑纹理的等效结构，可用于验证脚踏开关的踩踏面积、防滑性能，以及作业工位的足部活动边界。

　　从安装边界来看，该模型整体坐姿状态下的高度为1120mm，坐深为480mm，肩宽为460mm，大腿水平长度为450mm，小腿垂直高度为420mm，整体占用的水平安装空间为750mm*600mm，可直接放置在常规工业作业工位的模拟台架上使用，无需额外调整台架尺寸。各模块之间采用嵌入式定位结构连接，肢体角度调整后可通过定位面的摩擦力保持姿态固定，无需额外添加支撑结构即可维持稳定的坐姿状态，满足静态人机工程校核、防护装备静态适配测试的使用需求。

　　在实际工程应用中，该结构可直接导入人机工程仿真软件，配合工位三维模型完成作业姿态疲劳度分析、操作可达范围计算，也可作为防护装备性能测试的等效载体，替代真人完成高风险的防护性能验证测试，降低测试过程中的人员安全风险。建模过程中对人体轮廓的非关键细节做了简化处理，去除了皮肤纹理、毛发等不影响工程测试的细节结构，在保证尺寸精度与结构功能完整性的前提下，大幅降低了模型的面数，提升了仿真运算与装配校验的运行效率，适配各类三维设计软件的导入使用需求。
