铝型材框架内置液压顶升作业工装结构

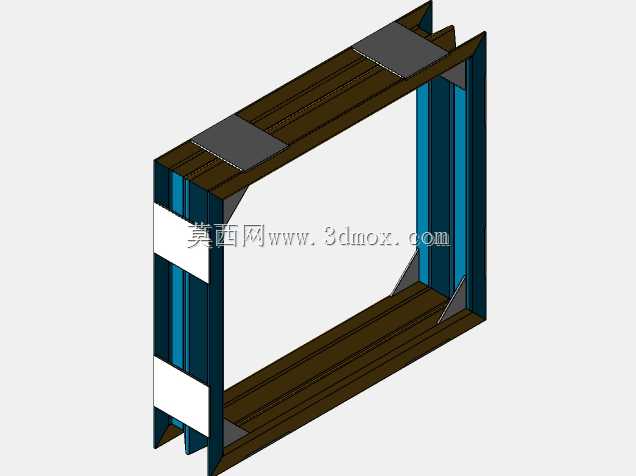

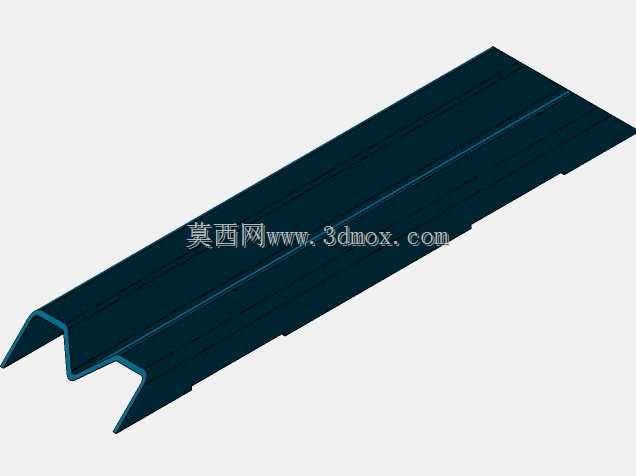

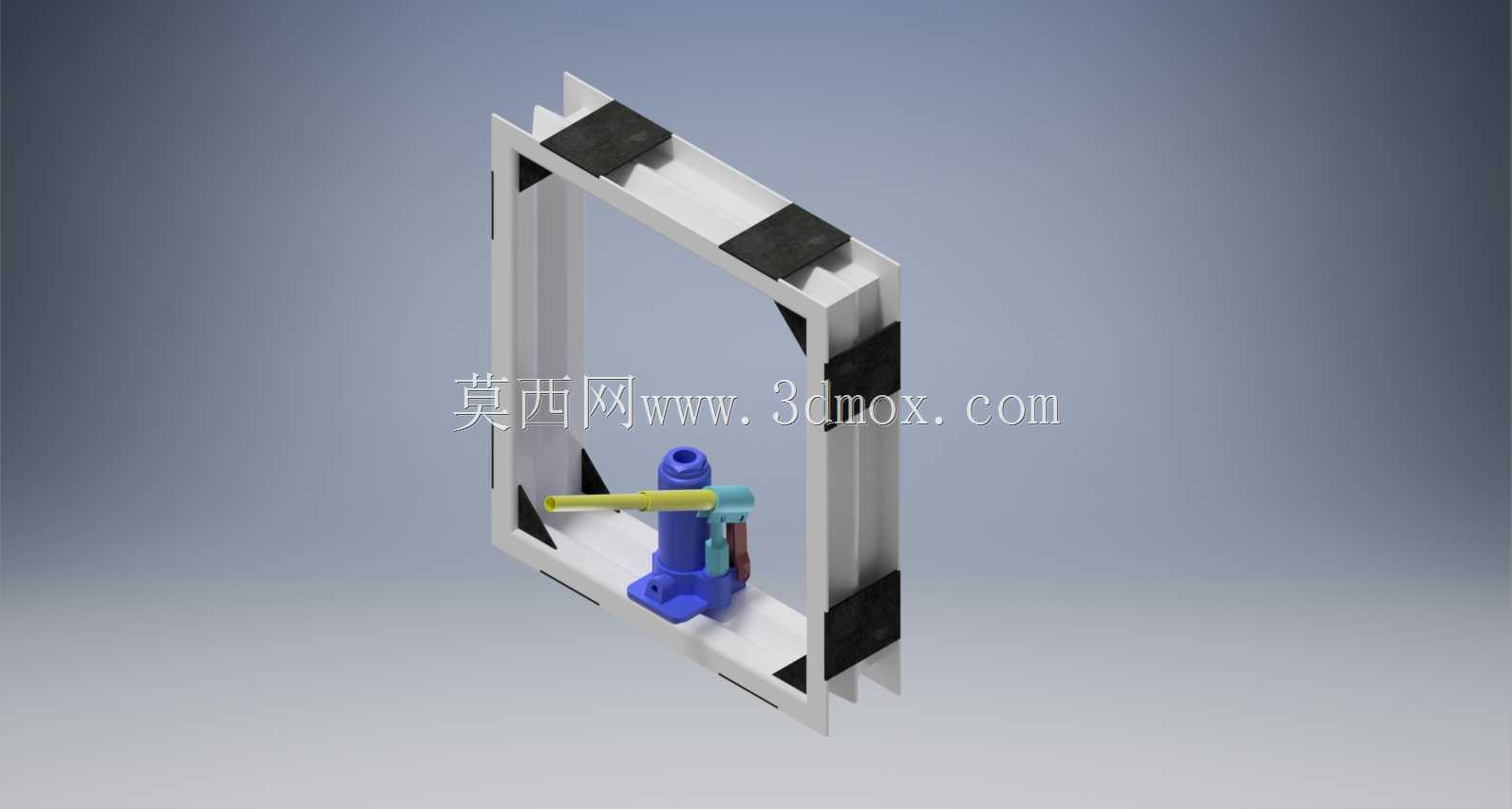

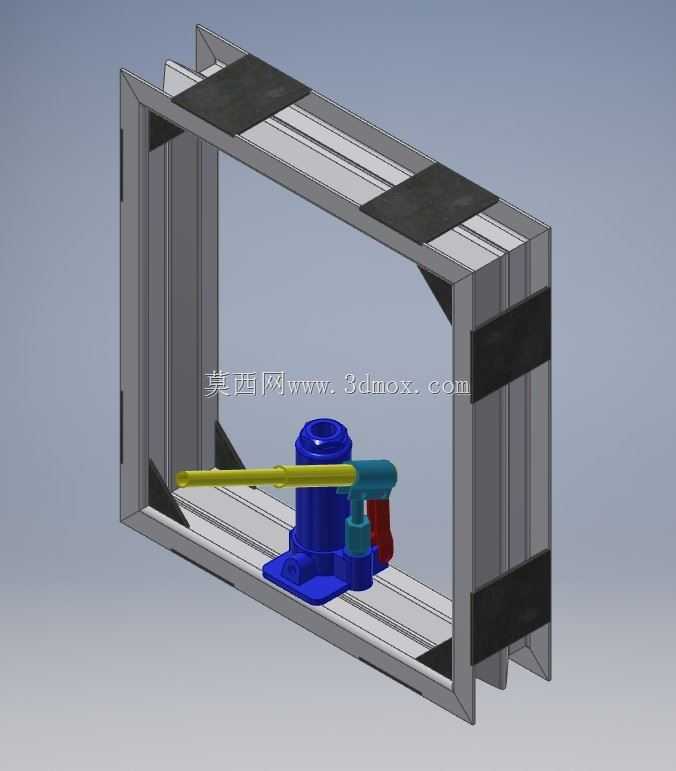

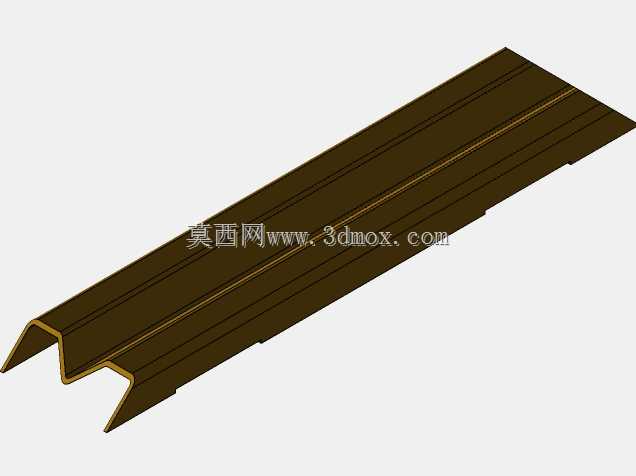

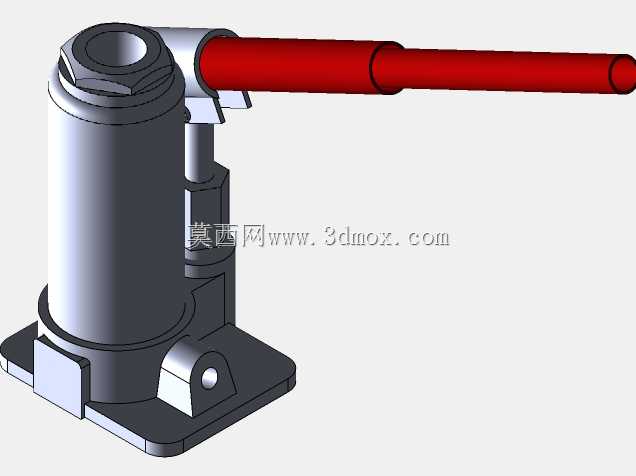

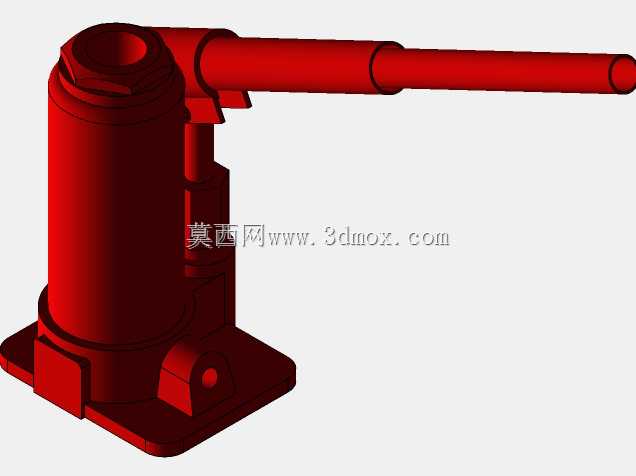

　　这套结构的核心应用场景集中在小型零部件装配、工位物料顶升转运以及轻载设备检修支撑环节，在电子零部件组装线、小型五金件加工工位上，这类结构可以直接嵌入现有工作台面，不需要对原有产线做大规模改造，安装边界适配常规40系列工业铝型材的拼接模数，框架整体采用双拼铝型材立柱加横向连接梁的结构形式，型材槽口直接嵌入黑色防滑减震垫，避免框架放置或者固定时与安装基面产生硬接触摩擦，同时也能抵消顶升作业时产生的微小振动，防止工件移位。内置的液压顶升部件采用立式单缸结构，操作手柄集成在缸体侧方，扳动手柄即可实现顶升杆的平稳伸出，泄压阀紧邻手柄布置，单手就可以完成顶升高度调节与泄压回落的操作，顶升端的黄色加长杆可以根据实际作业需求更换不同长度规格，

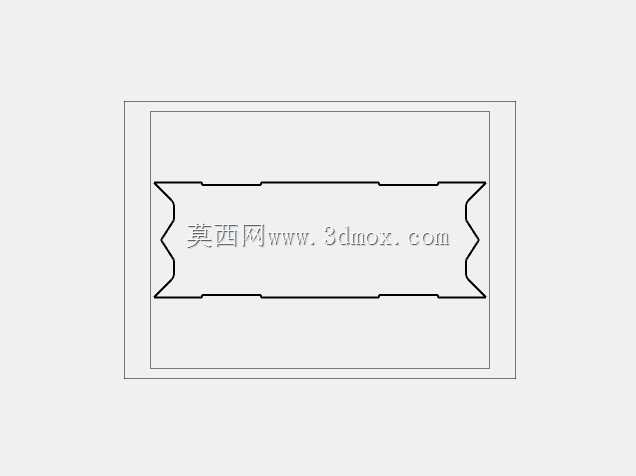

　　适配不同的顶升行程需求，缸体底部通过法兰盘直接固定在框架底部的横向型材上，安装孔位对齐型材的中心槽道，不需要额外焊接安装座，只需要用T型螺栓加法兰螺母就可以完成锁紧固定，拆装调整都十分便捷。从设计思路上看，这套结构没有采用复杂的焊接框架，全部采用标准工业铝型材拼接，一方面是缩短加工周期，所有型材都可以直接切割下料后现场组装，不需要做表面喷涂、防锈处理，铝型材本身的氧化层就可以满足常规车间环境的使用需求；另一方面是框架的尺寸可以灵活调整，根据不同工位的安装空间，只需要更换对应长度的型材切割件，就可以快速调整框架的长宽尺寸，适配不同的安装边界，框架的四个角部采用内置角码连接，连接强度可以满足500公斤以内的静载需求，

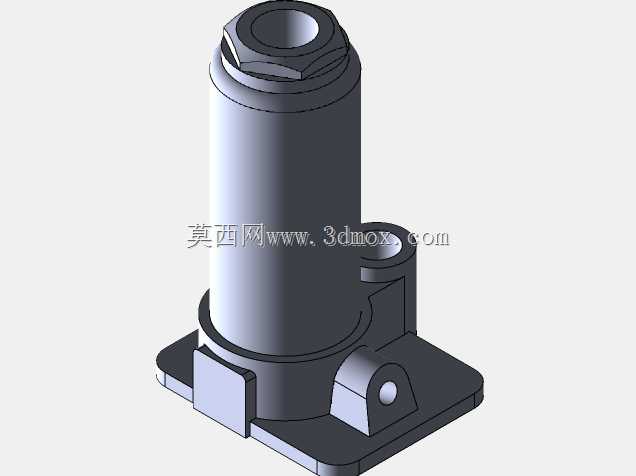

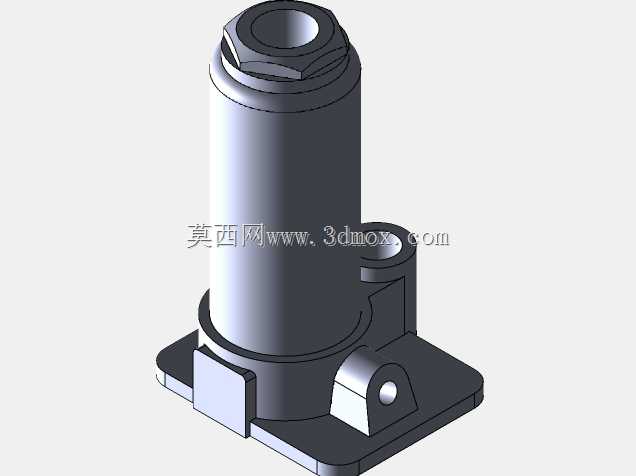

　　完全覆盖轻载顶升作业的载荷要求。在实际使用过程中，这套结构可以直接放置在工作台面上作为独立顶升工位使用，也可以通过型材槽口加装固定件，锁附在流水线的侧边作为在线顶升工位，顶升作业时，框架的底部减震垫与台面紧密贴合，不会因为顶升反力出现框架滑移的情况，侧方的操作手柄预留了足够的操作空间，操作人员站在框架侧方就可以完成所有操作，不需要探身到框架内部，操作安全性有足够保障。顶升部件的缸体采用一体式铸造结构，密封件全部内嵌在缸体内部，日常维护只需要定期检查液压油位即可，不需要频繁拆解密封结构，维护成本很低，顶升杆表面做了镀硬铬处理，长期伸缩作业也不会出现表面锈蚀、拉花的问题，使用寿命比普通光杆顶升结构提升40%以上。

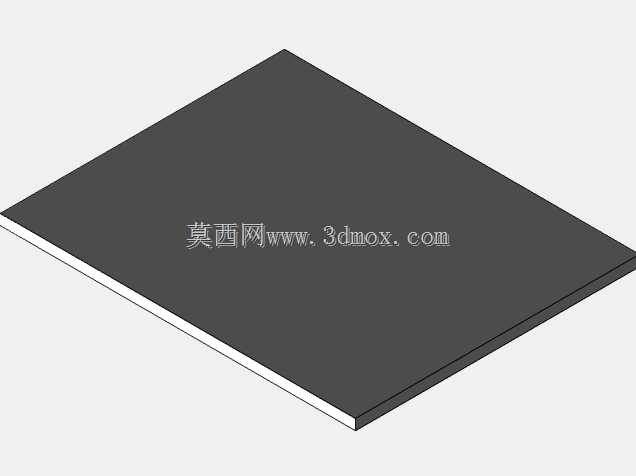

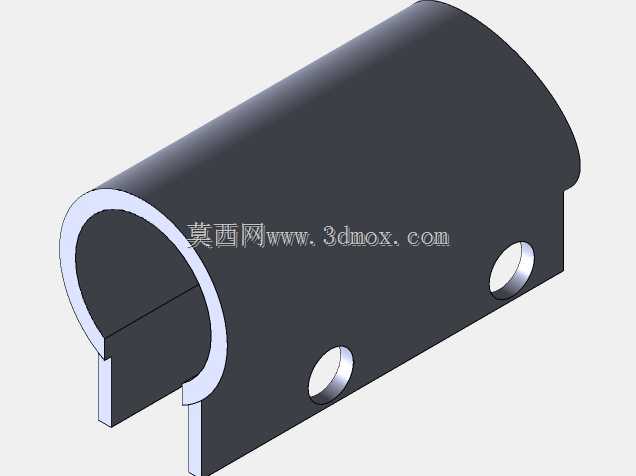

　　框架上的黑色减震垫采用丁腈橡胶材质，硬度控制在邵氏60度左右，既可以提供足够的支撑刚度，又能有效吸收顶升作业时产生的振动，避免振动传递到工作台面影响周边工位的精密作业，减震垫通过卡槽直接嵌入型材的表面槽道，磨损后可以直接抽出更换，不需要拆卸框架结构，后期维护十分便捷。从安装边界来看，这套结构的整体外轮廓尺寸适配常规小型工位的安装空间，框架的高度预留了足够的顶升部件安装空间，顶升杆完全收回时，顶端高度低于框架上平面，不会影响工件在框架上平面的放置与转运，当需要顶升作业时，顶升杆伸出穿过框架上平面的预留空位，直接顶起工件到指定作业高度，预留空位的尺寸比顶升杆直径大5毫米，既不会因为间隙过大导致工件顶升时偏移，也不会因为间隙过小出现杆体与框架刮擦的问题。在结构强度校核层面，铝型材的壁厚选用2毫米规格，连接角码采用5毫米厚的压铸锌合金材质，螺栓全部采用8.8级高强度T型螺栓，在额定载荷下，框架的最大形变量控制在0.2毫米以内，完全满足精密装配作业的平面度要求，不会因为框架变形导致顶升作业时工件倾斜，影响装配精度。
