弹簧导向式压合成型工装结构设计

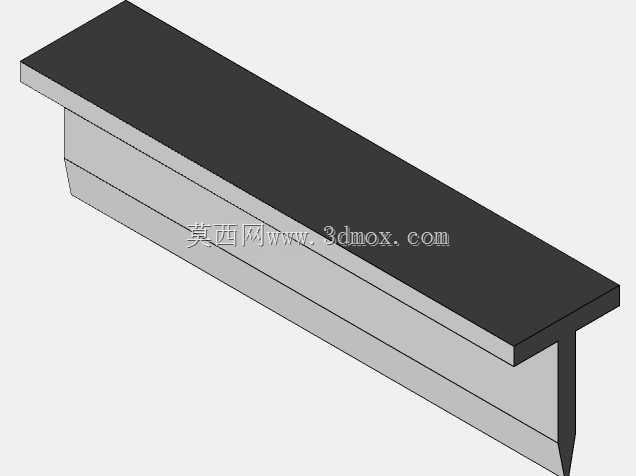

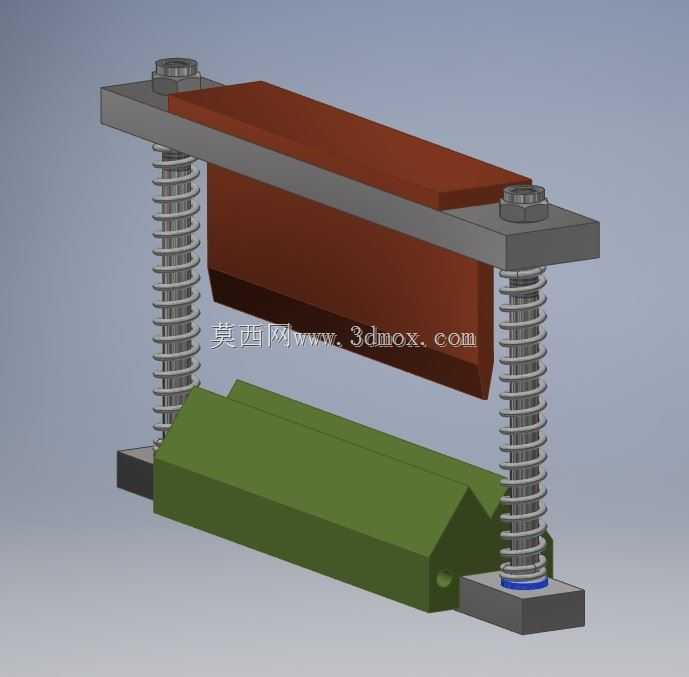

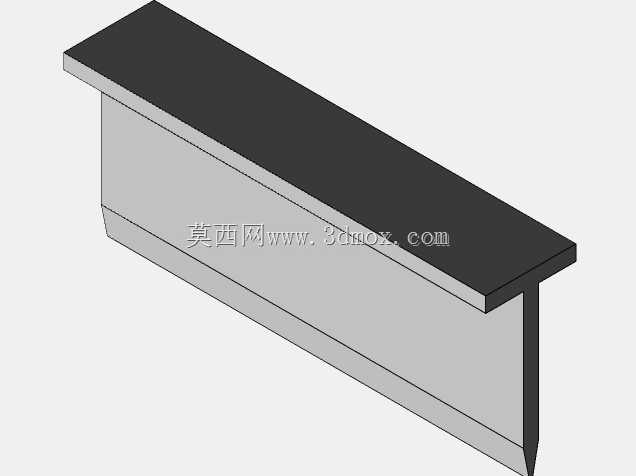

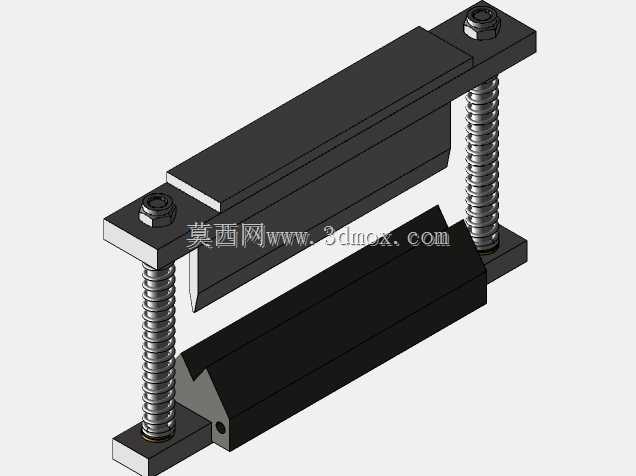

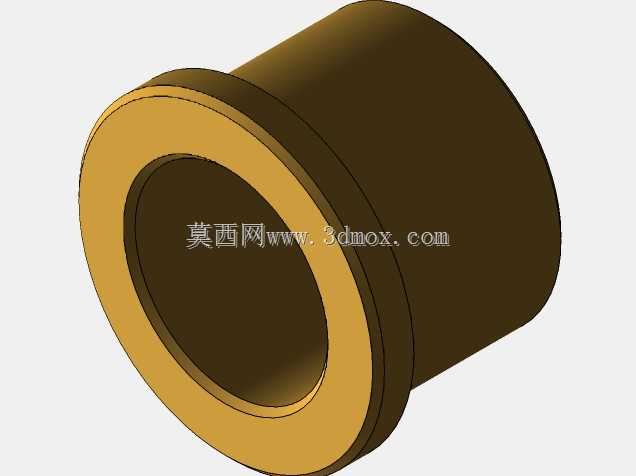

　　这套压合成型结构主要面向薄板类零件的折弯压型工序，常见于通讯设备外壳结构件、小型五金覆盖件的批量加工场景，在冲压产线的单工序压型工位、小批量试样的机加工旁装工位都能适配，不需要额外搭配复杂的模架基座，可直接固定在常规手动压力机、小吨位气动冲床的工作台面使用。从结构功能来看，上下两块平行的安装板通过两侧带锁紧螺母的导柱实现垂直导向，导柱外侧套设的等节距圆柱螺旋压缩弹簧，负责上模组件在压合行程结束后的自动复位，不需要额外设置顶出机构就能让上模随压机滑块回程自动抬升，减少操作工人的手动取件辅助动作。中间的棕红色部件为成型压头，根据待加工零件的型面做了仿形设计，压合面的轮廓与待成型零件的目标折弯角度完全匹配，

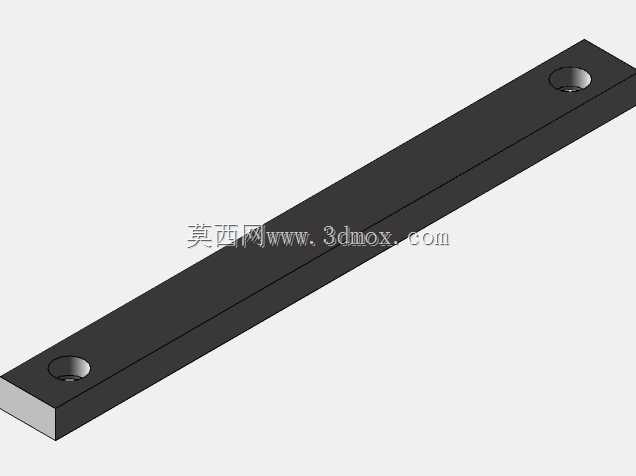

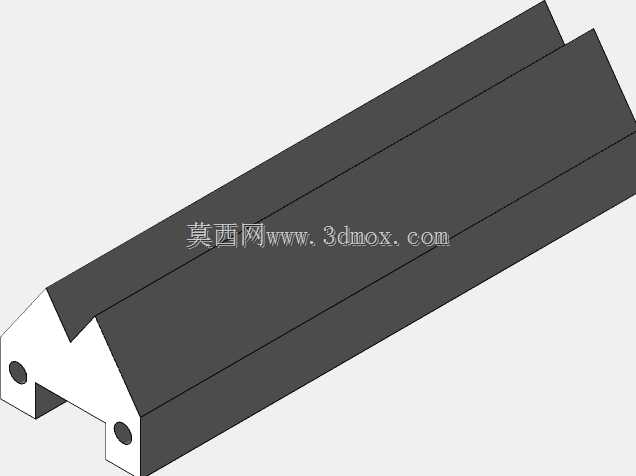

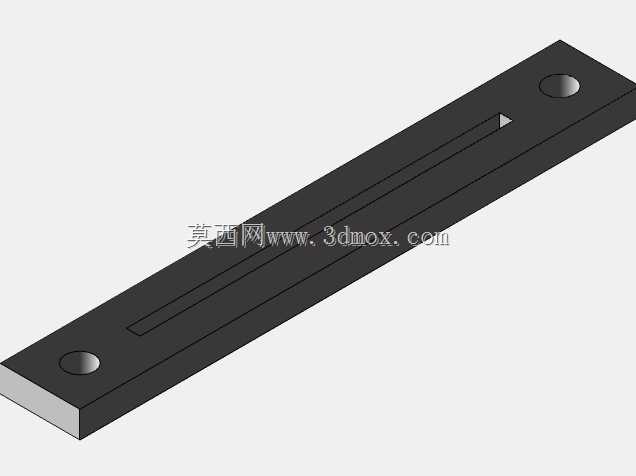

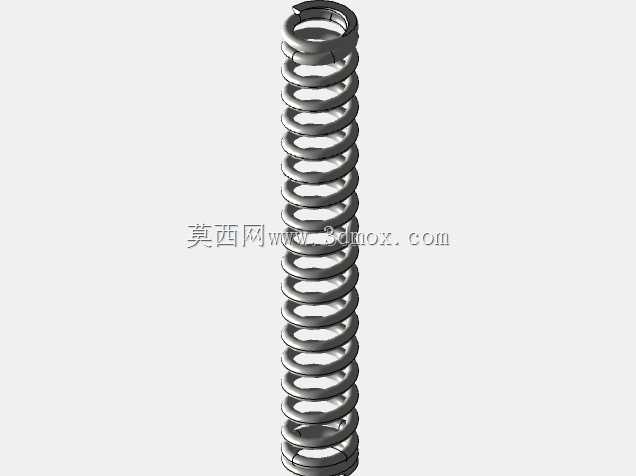

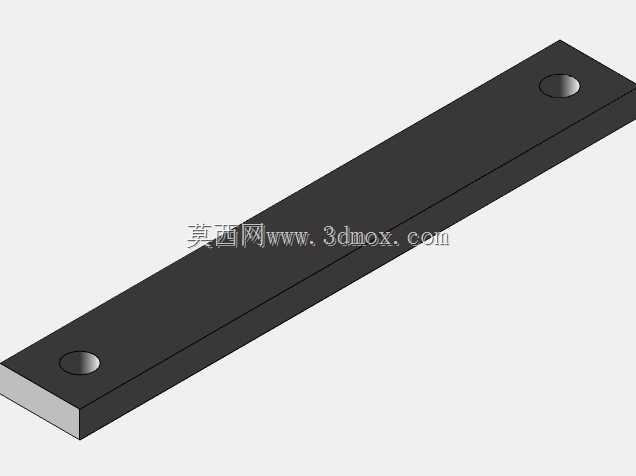

　　压头与上安装板之间采用沉头螺栓锁紧，更换不同型面的压头就能适配不同规格零件的压型需求，不需要整体更换整套工装。下方的绿色部件为下模定位座，除了设置与压头匹配的成型型腔外，还在进料侧做了导向倒角，方便工人快速将待加工的平板坯料推入定位位置，避免坯料放偏导致压型尺寸超差。设计过程中优先考虑了工装的安装兼容性，下安装板的两端预留了U型安装槽，可适配不同T型槽间距的压机工作台，不需要重新打孔就能完成固定；导柱与上下安装板的配合采用间隙配合，公差控制在H7/h6区间，既保证上下滑动的顺畅度，又能控制压合过程中的侧向窜动量，避免压型面出现错位压痕。弹簧的选型根据压头的整体重量、压合行程做了匹配，

　　自由状态下上模组件的抬升高度刚好满足取放件的操作空间，不会因为弹簧弹力过大导致压机下压时的额外负载，也不会因为弹力不足出现上模回落卡滞的问题。两侧导柱顶端的锁紧螺母可以调整弹簧的预压缩量，针对不同厚度的坯料压型需求，微调螺母位置就能改变上模的初始高度，适配1-5mm厚度范围内的薄板零件压型作业。整套结构没有复杂的传动部件，日常维护只需要定期在导柱表面涂抹润滑脂，清理成型型腔表面的金属碎屑即可，维护成本极低，适合小型加工车间的多品种小批量零件生产使用，相比整体式的冲压模具，这套组合式成型结构的加工周期更短，单个易损部件更换成本仅为整体模具的十分之一左右，在新品试样阶段的适配性更强。结构的整体外轮廓宽度控制在300mm以内，

　　长度不超过400mm，闭合状态下的总高度不超过250mm，占用工作台面的空间很小，即使在小型台钻改装的压合工位上也能安装使用，不需要占用大型冲压设备的产能。压合过程中，弹簧的缓冲作用还能避免压机下行速度过快导致的坯料冲击变形，让压型过程的压力加载更平缓，成型后的零件折弯处圆角过渡均匀，不会出现局部应力集中导致的开裂问题。下模座的侧面还预留了定位块安装孔，可根据坯料的外形尺寸加装可调定位挡块，进一步提升坯料放置的重复定位精度，保证批量压型零件的尺寸一致性。
