23公斤可调节配重式哑铃结构设计

　　这款可调节配重的哑铃结构，核心面向商用健身房、家庭健身场景以及专业力量训练工作室的使用需求，区别于固定重量哑铃，单支可覆盖多档重量调节需求，能够适配从新手入门到进阶力量训练的不同负荷要求，大幅降低多组固定重量哑铃的采购成本与存放空间占用。从实际使用场景来看，这类配重可调的哑铃既可以满足上肢推、拉、举类的孤立训练动作，也能配合完成负重深蹲、负重弓步走等全身复合训练动作，是力量训练场景中通用性极强的基础器械。

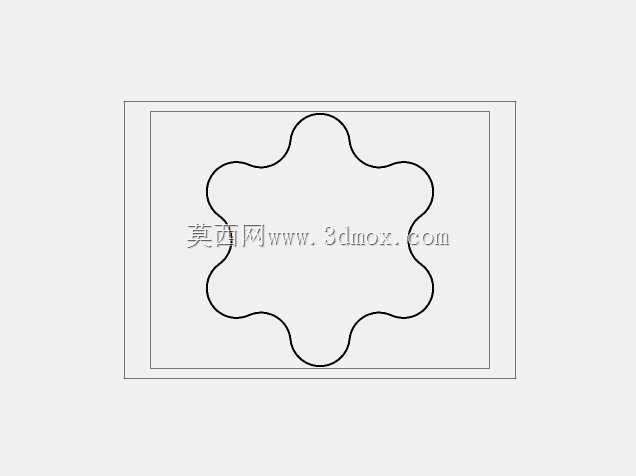

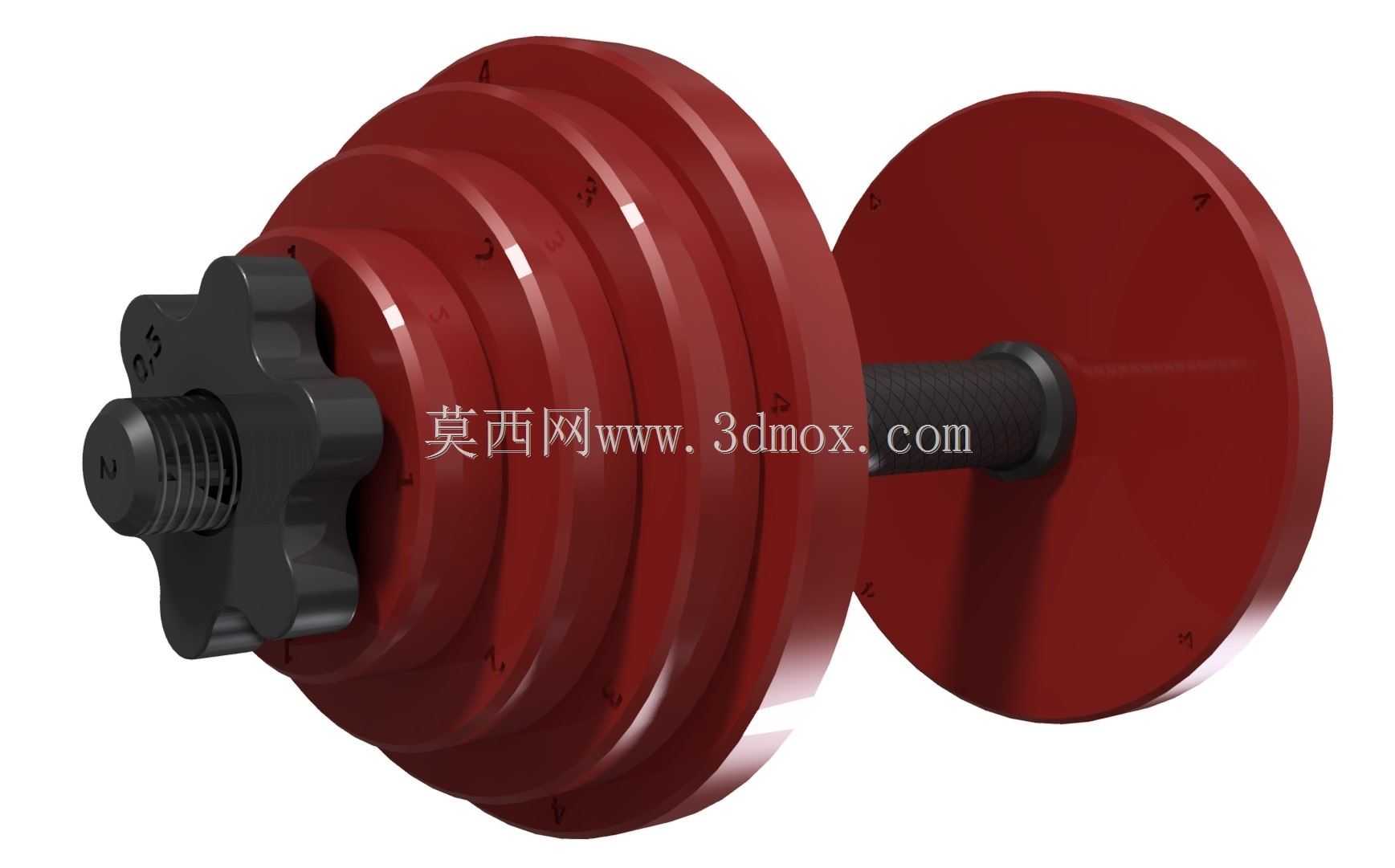

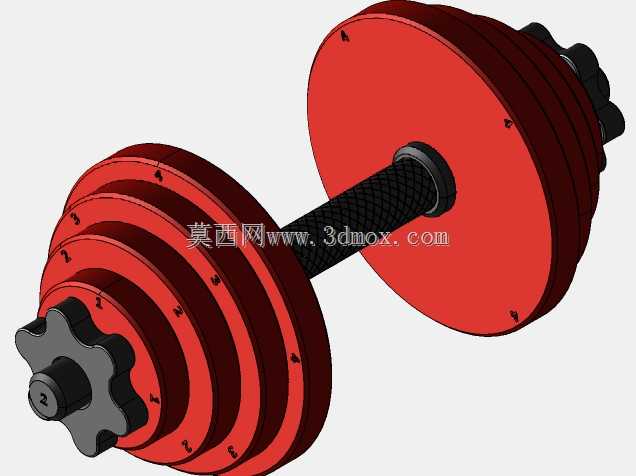

　　在功能特性设计上，该结构采用叠片式配重方案，红色配重片为等厚度梯度配重单元，每片配重重量统一，使用者可根据自身训练负荷需求，增减杆身两侧的配重片数量，实现重量的精准调节。杆身一端采用星形快锁锁紧结构，黑色锁紧旋钮带有多道防滑凸棱，即使训练过程中手掌出汗，也能徒手完成锁紧与松脱操作，无需额外辅助工具；锁紧结构与配重片接触面做了限位咬合设计，拧紧后可完全限制配重片在杆身的径向窜动与轴向滑动，避免训练过程中配重片松脱滑落造成的安全隐患。杆身握持段做了滚花纹理处理，能够增大与手掌的摩擦力，提升握持稳定性，即使大重量训练时也不易打滑。

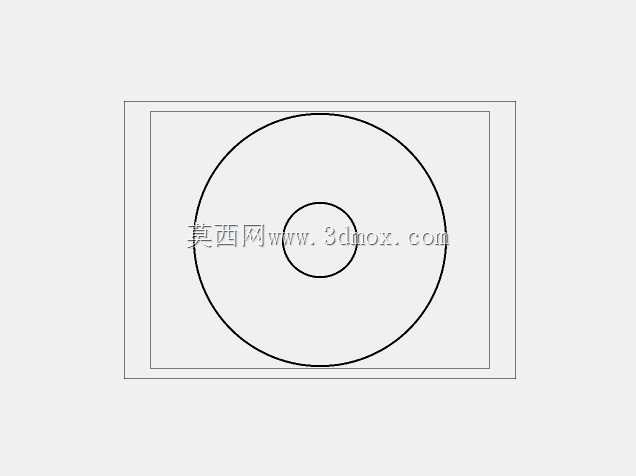

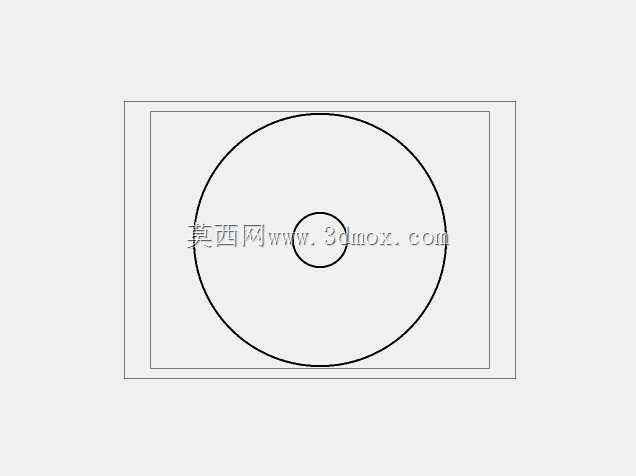

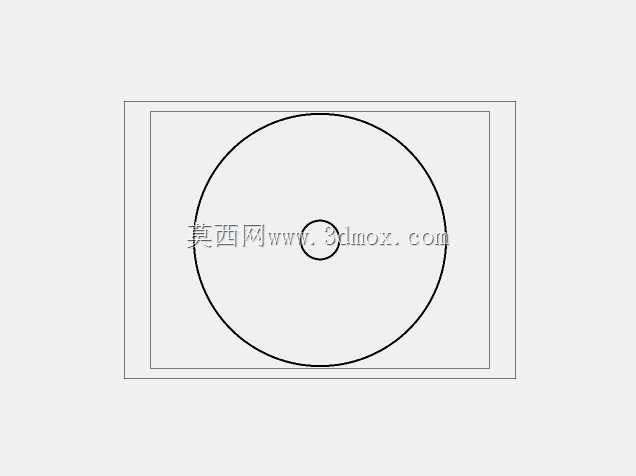

　　从设计思路层面，建模过程中优先考虑了结构的可靠性与使用便捷性的平衡。配重片采用中心通孔设计，通孔直径与杆身外径做小间隙配合，既保证配重片拆装顺畅，又避免间隙过大导致配重片晃动产生异响。最外侧的大直径配重片做了边缘圆角过渡处理，避免训练过程中肢体磕碰造成划伤，同时配重片表面做了平整化处理，叠装时相邻配重片可完全贴合，不会出现片体倾斜导致的整体重心偏移问题。锁紧结构的螺纹段长度做了冗余设计，即使装配全部配重片，锁紧旋钮仍有足够的螺纹啮合行程，保证锁紧可靠性；当配重片数量减少时，多余的螺纹段也不会突出过长影响握持与动作施展。

　　关于安装边界与外形尺寸，该哑铃装配全部配重片后总重量为23kg，杆身总长度适配普通人肩宽范围，做侧平举、推举类动作时不会因杆身过长磕碰身体或周边器械。配重片最大直径控制在常规训练动作的安全摆动范围内，做弯举、臂屈伸类动作时，片体不会与前臂、上臂发生干涉。存放时可直接直立放置于地面，也可搭配常规哑铃架存放，配重片拆卸后可分层码放，单支哑铃拆解后的所有部件可收纳于0.02立方米的空间内，远小于同重量覆盖范围的固定哑铃组所需存放空间。结构中所有金属部件的受力路径做了连续化处理，杆身采用高强度合金钢材质的设计参数，可承受远超额定载荷的冲击负荷，避免大重量训练时杆身弯曲变形；锁紧结构的星形把手采用工程塑料包覆金属嵌件的设计，既保证结构强度，又避免冬季使用时金属触感过冰的问题，同时塑料材质的握持触感更温和，长时间拧动也不会磨伤手掌。配重片的材质设计可选用铸铁包胶或纯钢制烤漆方案，模型中预留了表面处理的结构余量，可根据不同成本定位选择对应的加工工艺，片体上预留了重量标识的刻印位置，方便使用者快速识别单块配重重量，提升配重调节效率。
