可补偿偏角的环式柔性轴连接传动件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:657212

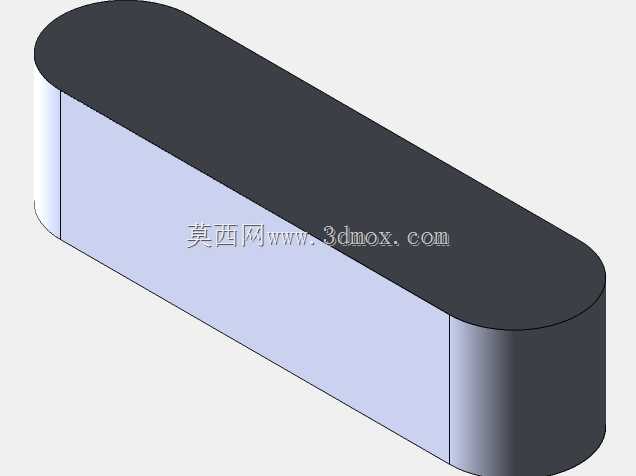

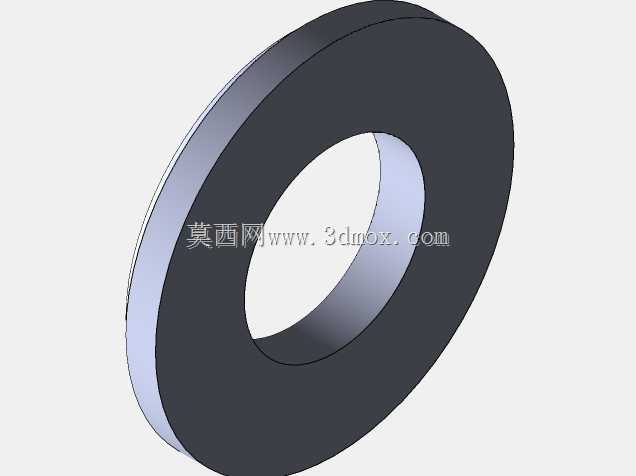

  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件
  • 可补偿偏角的环式柔性轴连接传动件

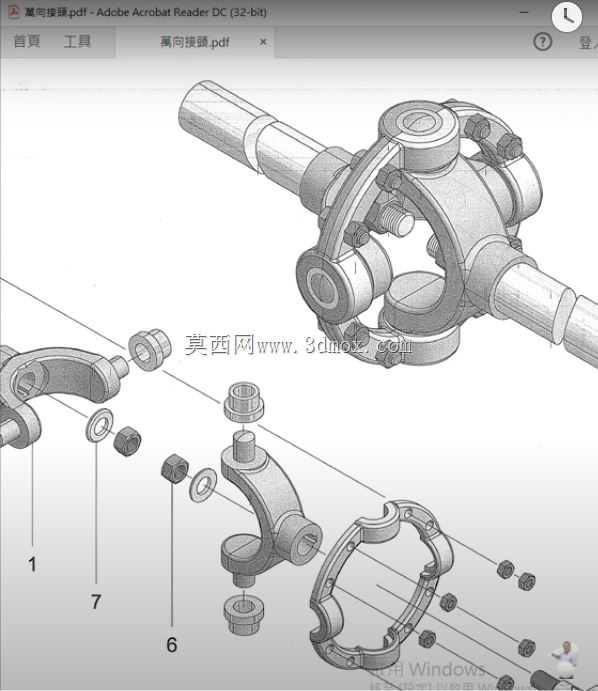

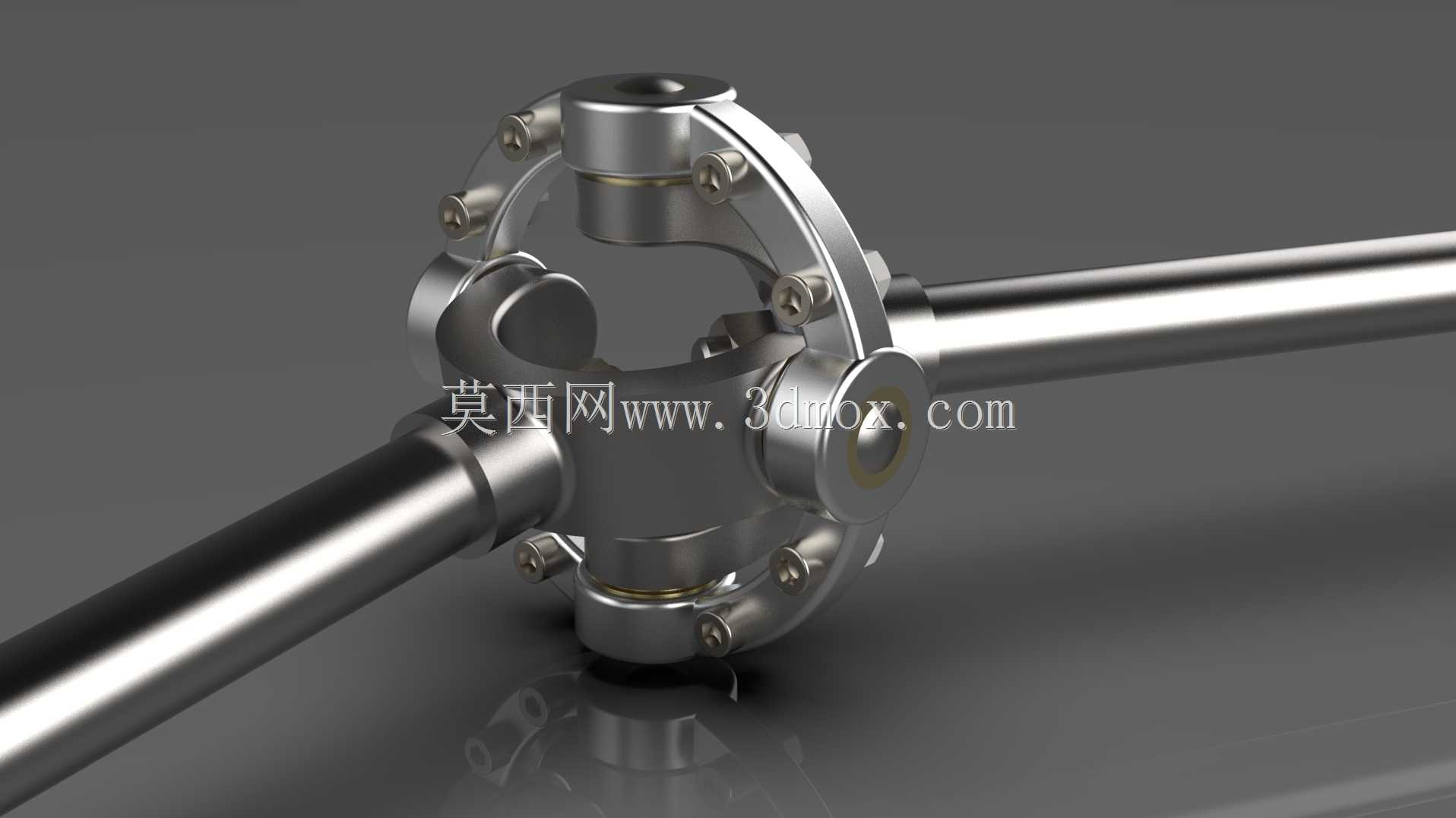

  在各类动力传输系统中,两根传动轴的对中偏差是装配与运行过程中无法完全规避的问题,刚性联轴器无法吸收这类偏差,长期运行会在轴端、轴承位置产生附加交变载荷,轻则加速轴承磨损、引发传动异响,重则造成轴件疲劳断裂,这类环式柔性连接结构正是针对这类工况开发的传动连接部件。这类连接件常应用在中小扭矩的传动场景中,比如轻工输送设备的动力轴对接、小型试验台架的动力输出连接、非标自动化设备的传动链路衔接,部分对传动平顺性有要求的小型机械传动系统中,也会选用这类结构替代传统的十字滑块或者弹性套柱销联轴器,它没有易损耗的橡胶弹性元件,不存在橡胶老化失效的问题,在常规车间环境下的维护周期更长。从结构设计逻辑来看,这个柔性连接采用了环形抱合的框架结构,

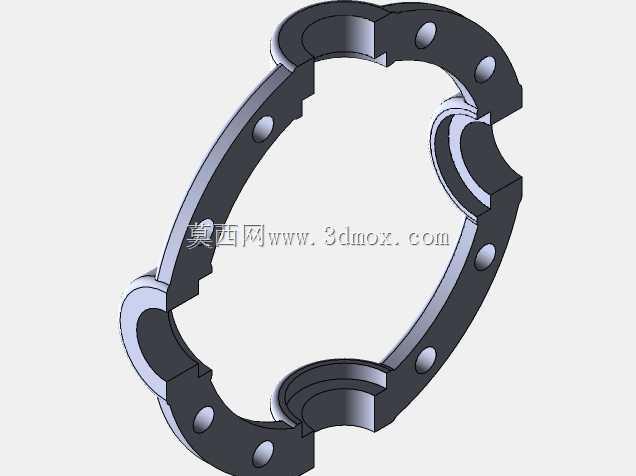

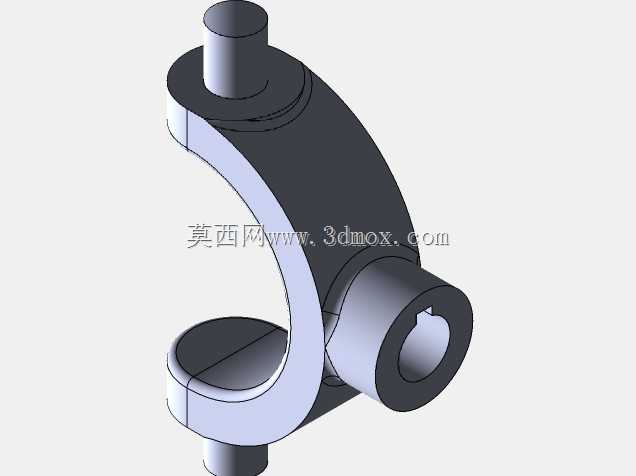

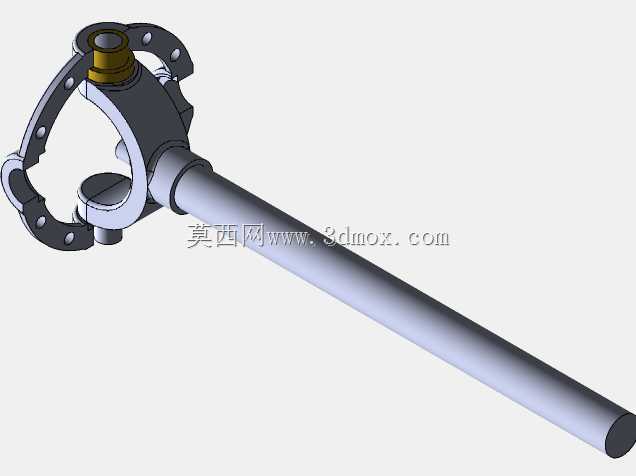

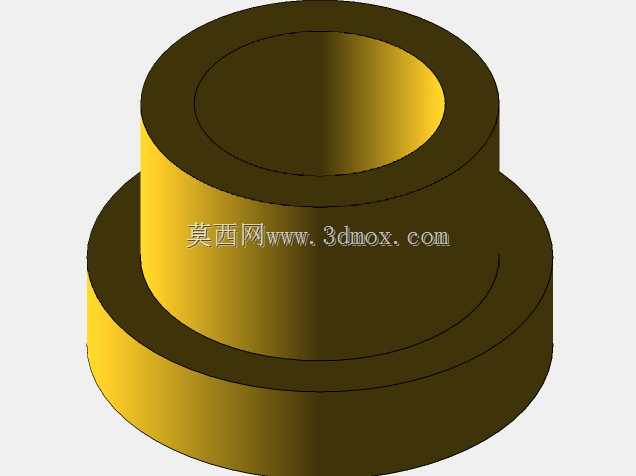

  中间的十字形铰接块作为核心的偏差补偿单元,两端分别与两侧的轴接套形成铰接配合,外围的环形框架通过周向均匀分布的紧固件将两个半环锁紧,把铰接结构约束在框架内部,既可以传递圆周方向的扭矩,又允许两根连接轴之间存在一定的角向偏差与少量的径向偏移,补偿过程中所有相对运动都是金属件之间的铰接滑动,没有弹性元件的形变滞后,传动的响应速度更快,扭矩传递的刚性比带橡胶元件的联轴器更好。设计过程中,轴接套的内孔按照标准的轴径公差带加工,可适配常见的圆轴配合尺寸,安装时不需要复杂的对中工装,只要将两侧轴端插入轴套后拧紧顶丝或者锁紧螺钉即可完成固定,外围的环形框架外径比轴接套的外径大出约三分之一,周向布置的紧固件数量根据传递扭矩的大小匹配,

  常规中小扭矩规格下布置6到8个内六角圆柱头螺钉即可满足锁紧力要求,铰接块的配合面预留了合理的间隙,既不会因为间隙过大造成传动回程误差,也不会因为间隙过小导致偏角补偿时出现卡滞。从安装边界来看,这类柔性连接的轴向尺寸比同规格的凸缘联轴器更短,不需要在轴端预留太长的安装空间,径向尺寸比梅花联轴器略大,但整体结构没有突出的尖锐部件,外围的环形框架为整圆结构,运行过程中不会产生额外的风阻与安全隐患,允许的最大轴偏角通常在3到5度范围内,完全可以覆盖常规设备安装过程中产生的对中误差,也能适应设备运行过程中因为机架轻微形变带来的轴位偏移。不同于传统的万向联轴器结构,这个柔性连接在补偿角向偏差的过程中,两端轴的转速是完全同步的,

  不会出现单万向节传动时的转速波动,因此不需要成对使用就能实现等速传动,简化了传动链路的结构,减少了整体的零件数量。在建模过程中,所有铰接位置的配合面都按照实际的公差要求做了间隙处理,紧固件的位置、沉孔深度都符合标准件的安装尺寸要求,环形框架的两个半环结合面做了精准的贴合处理,中间铰接块的四个铰接轴位置同轴度、垂直度都按照传动件的常规形位公差要求做了约束,模型还原了实际加工后的倒角、退刀槽等工艺细节,能够直接用于装配模拟、工况干涉检查,也可以作为同类传动件设计的参考原型,帮助结构设计人员快速完成传动连接部分的方案选型与结构细化。
