木质拼接用波纹板桩榫接结构件

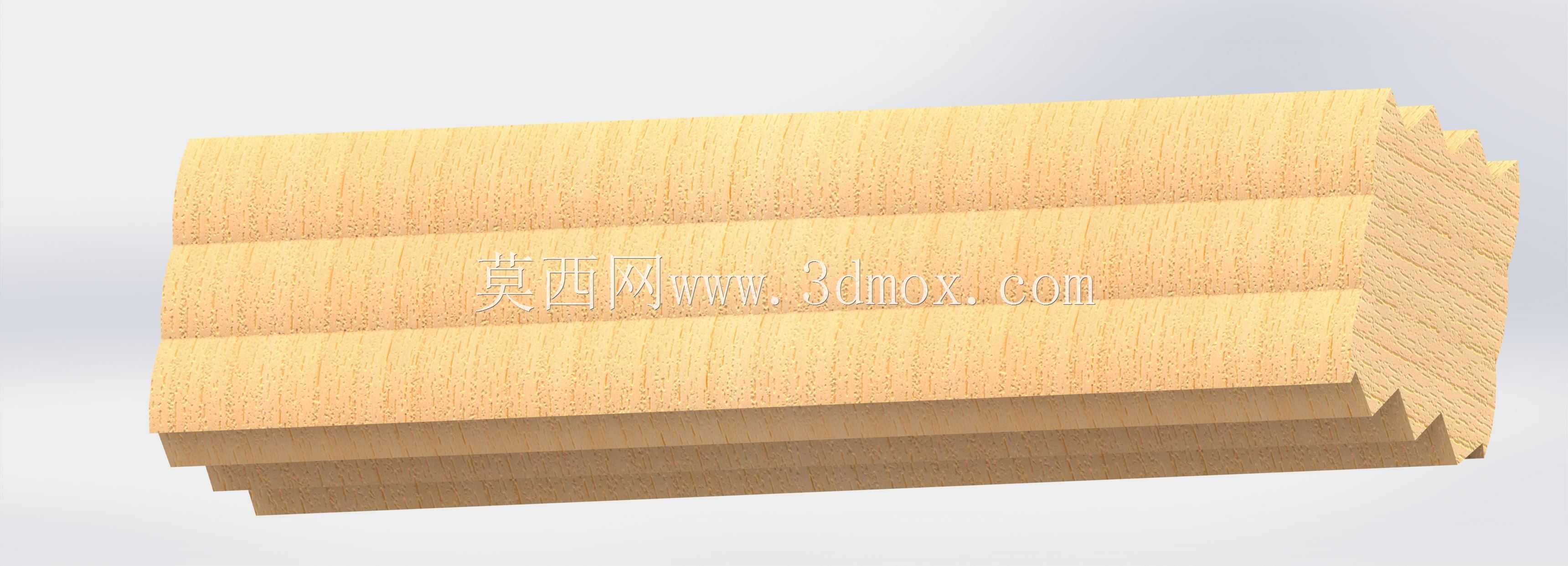

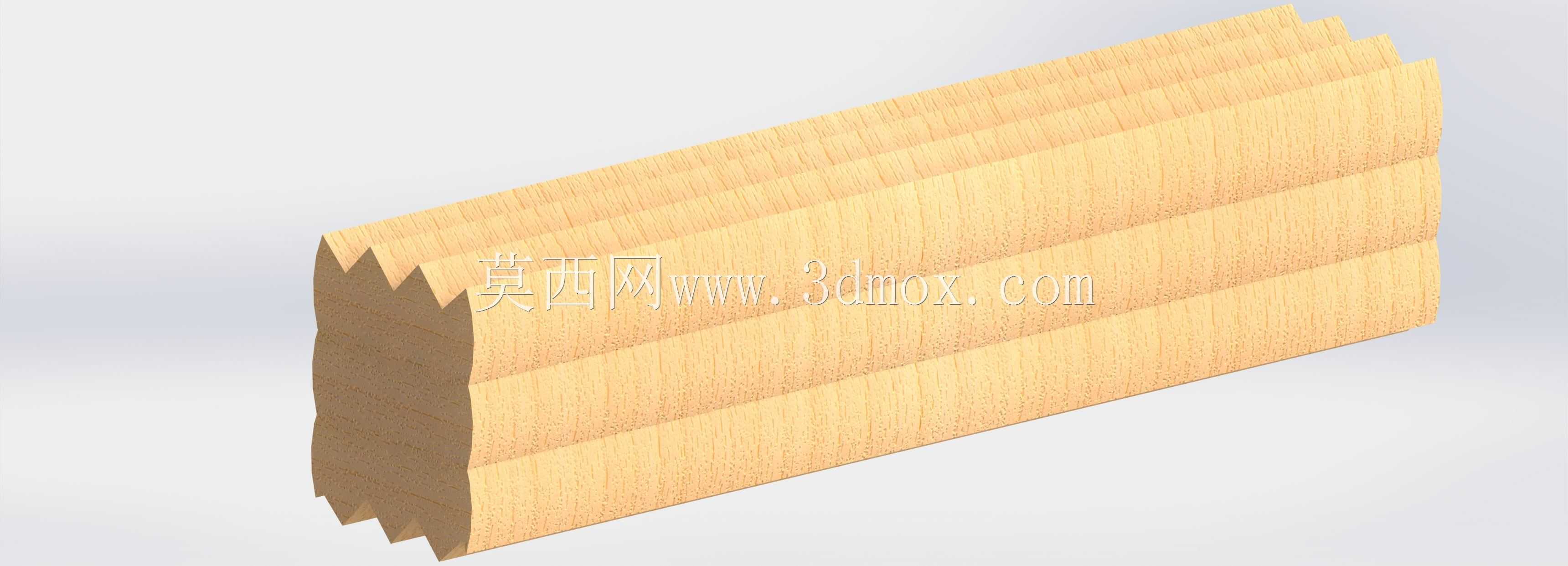

　　这类波纹板桩结构件，最早是从木结构快速拼接场景里演化出来的，早年做临时木围挡、模块化木屋搭建、展会木质展架快速装配的时候，工人经常遇到平板拼接对齐难、抗侧向力不足的问题，传统的平接需要额外打钉或者上连接件，拆装效率低，还容易在木材表面留下钉孔影响重复使用。做这个结构设计的时候，最先要考虑的就是安装容错率，现场装配的时候不可能每根构件都做到绝对的定位精准，所以波纹的齿形角度特意选了15度的斜切面，既不会因为角度太陡导致插接时卡滞，也不会因为角度太平导致拼接后容易脱开。从实际使用场景来看，这类构件在临时施工木支护、模块化家具拼接、户外木质栈道的板件对接里用的最多，尤其是需要反复拆装的周转类木构件场景，

　　这种自对齐的波纹结构能省去大量现场校准的时间，工人只要把相邻构件的波纹端对准，顺着导向方向敲入就能完成拼接，不需要额外的定位夹具。设计的时候特意把波纹的凸起和凹槽做了等截面设计，也就是说不管哪一端的公头母头，都能和同规格的任意构件对接，不会出现传统榫卯只能一对一配对的问题，现场备料的时候不用区分构件的安装方向，随便拿一根就能接上，能大幅降低现场物料管理的难度。外形尺寸上，单段板桩的有效拼接长度是按照常规木方的六米定尺做的适配，波纹的齿深控制在12毫米，这个深度是经过反复验证的，太浅的话拼接后的抗剪强度不够，受侧向力的时候容易从接缝处崩开，太深的话插接的时候需要的敲击力太大，工人现场安装费力，还容易把木材的端部敲劈裂。安装边界方面，

　　这种板桩的拼接不需要预留额外的操作空间，相邻构件可以紧贴着排布，做连续围挡或者墙面的时候，接缝处的缝隙能控制在0.2毫米以内，基本不会出现透缝的问题，要是做户外使用的场景，接缝处配合防水胶条就能直接满足防雨要求。另外在结构细节上，每个波纹齿的端部都做了1毫米的倒角，一是安装的时候能起到导向作用，就算两个构件有轻微的错位，倒角也能把齿头导进对应的凹槽里，二是能避免木材端部的尖角在运输过程中磕碰掉渣，毕竟木质构件的边角一旦磕坏，就会影响拼接的紧密性。从受力特性来看，这种波纹拼接结构的抗折能力比传统平接加钉的结构高40%左右，因为波纹的接触面是多面咬合，受力的时候不是单靠钉子的抗剪力，而是整个接触面的木材都在承受剪切力，

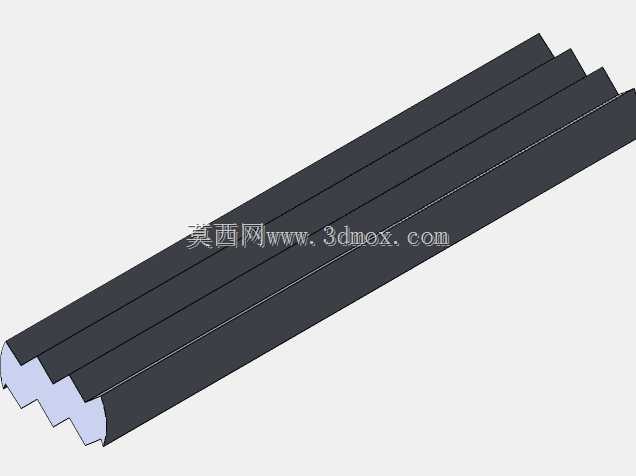

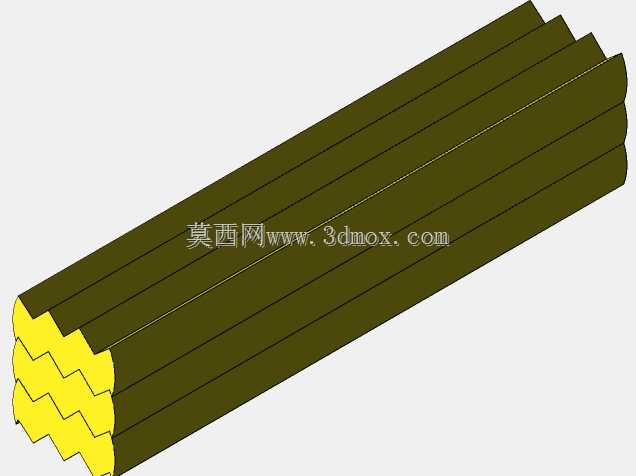

　　就算受到垂直于板面的冲击力，也不容易从接缝处断开。之前在做临时木挡土墙的项目里用过类似结构，当时现场工期紧，三个工人一天就拼了近两百米的挡墙，要是用传统的平接加钉的方式，同样的人手一天最多做八十米，而且后期拆除的时候，这种插接的构件只要从反方向敲出来就能完整回收，不会像钉接的构件那样拆的时候被撬坏，周转次数能提升三倍以上。做三维建模的时候，特意把每个波纹齿的拔模斜度做了0.5度，要是后续要开模具做复合材料的同款构件，这个斜度刚好能满足脱模要求，不用再额外修改结构，不管是用实木直接加工，还是用木塑、工程塑料注塑生产，这个模型的结构参数都能直接用，不需要二次调整。还有一个容易被忽略的设计点，就是板桩的非拼接面做了等厚设计，不管是做墙面还是做支护面，拼接完成后整个平面的平整度误差能控制在每米0.3毫米以内，后续要是在表面贴装饰面板或者做防水涂层，不需要额外做找平处理，能省掉后续工序的工作量。在通讯施工的临时线缆槽防护场景里，这种木质波纹板桩也经常被用来做临时的线缆防护槽，因为拼接快，拆完还能带走重复用，不会像水泥构件那样做完就留在现场产生建筑垃圾，重量也轻，人工就能搬运，不需要调用吊装设备，在狭小的施工场地里优势特别明显。
