龙门式数控等离子金属切割设备结构

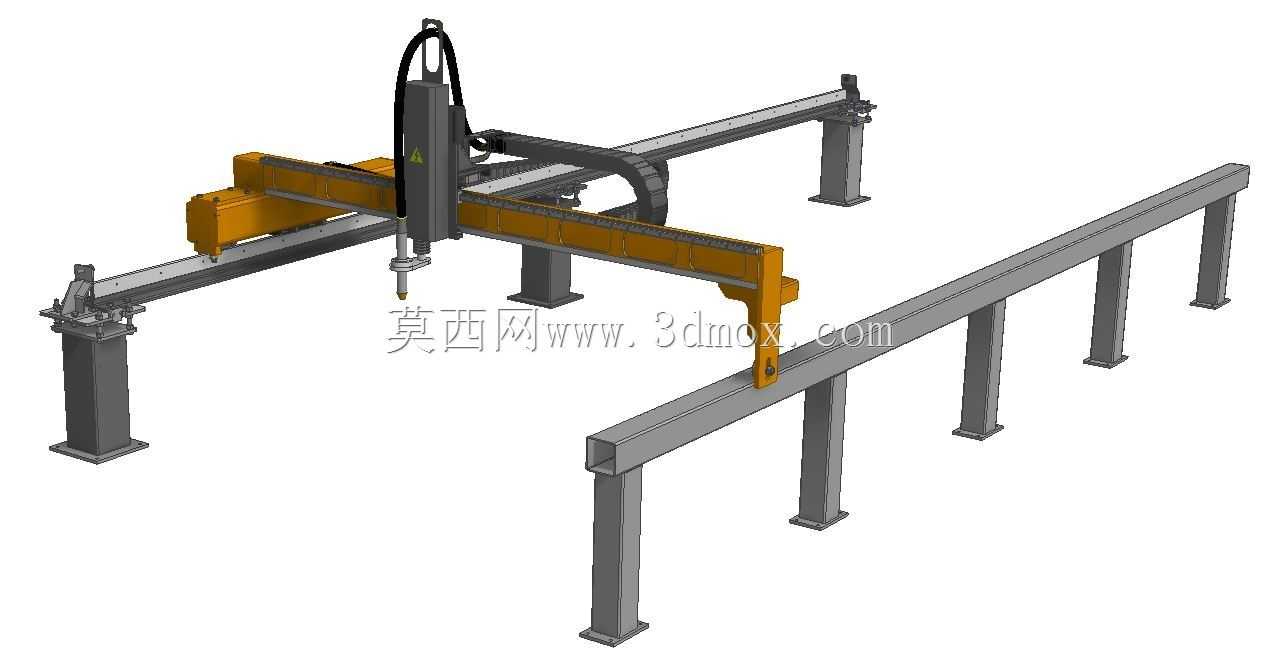

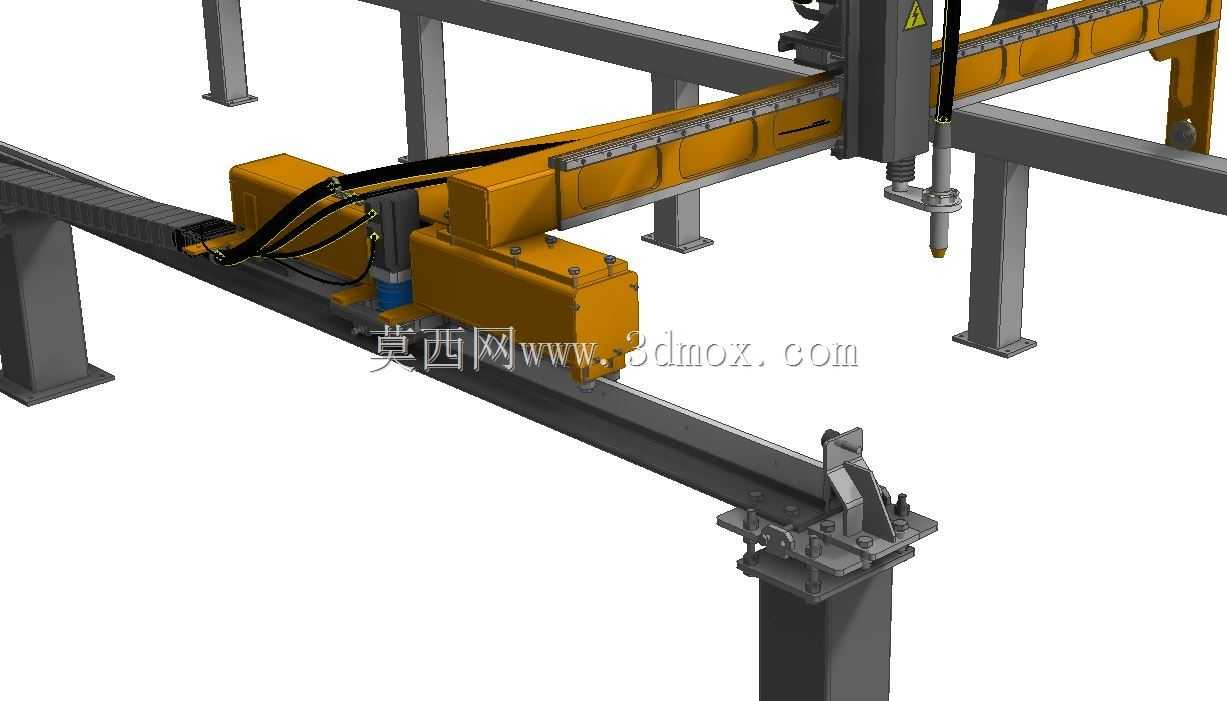

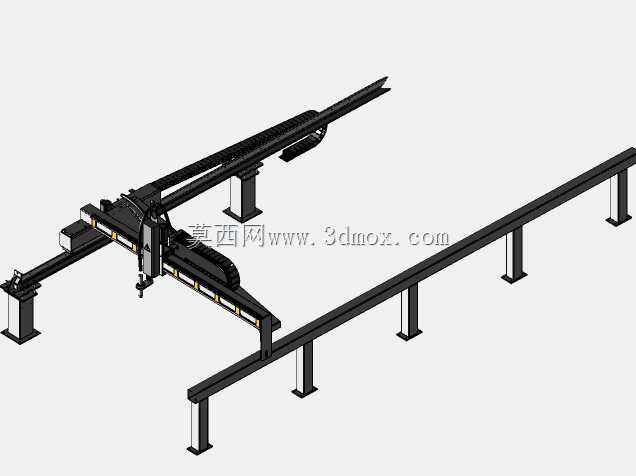

　　这款龙门架构的等离子切割设备，主要面向钣金加工、钢结构预制、工程机械配件下料等生产场景，可完成碳钢板、不锈钢板、镀锌板等多种导电金属板材的异形轮廓切割作业，替代传统手工火焰切割、砂轮切割的低效加工方式，在中小批量金属件下料工序中，能有效降低人工划线、修磨的工时占比，切割面的垂直度与粗糙度表现可满足多数焊接工序的前置要求，减少二次加工余量。设备采用双边支撑的龙门横梁结构，纵向导轨安装在两侧的型钢支撑腿上，支撑腿底部设置安装底板，可通过膨胀螺栓与混凝土地面固定，安装时需保证两侧导轨的平行度、直线度公差控制在每米0.2mm以内，全行程范围内的高度差不超过0.5mm，避免横梁运行时出现卡滞、抖动，影响切割断面质量。横梁采用箱型型钢焊接结构，

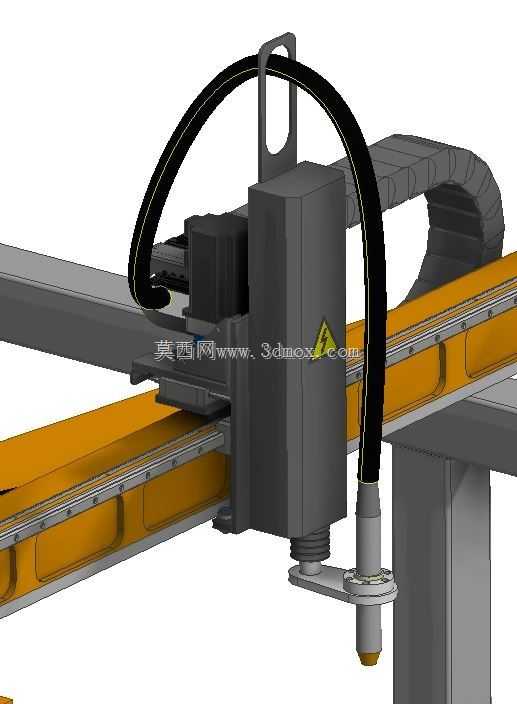

　　经过时效处理消除焊接应力后再进行导轨安装面的机加工，保证横梁在全行程移动时的挠度变形控制在允许范围内，横向滑板搭载等离子割炬总成，可沿横梁导轨做横向进给运动，割炬配备自动高度调节机构，可在切割过程中根据板材表面的起伏动态调整割嘴与板材的间距，避免因板材变形、放置不平整导致的割嘴撞损、切割弧长不稳定问题。驱动部分采用步进电机搭配减速机构的传动方案，纵向、横向进给均通过齿轮齿条传动实现，可满足最大15m/min的空行程移动速度，切割进给速度可根据板材厚度、切割电流参数灵活调整，针对不同厚度的碳钢板材，可匹配对应规格的等离子电源，实现从薄板高速切割到中厚板穿孔切割的工艺覆盖。设备的纵向导轨采用标准工业直线导轨，搭配带预压的滑块组件，

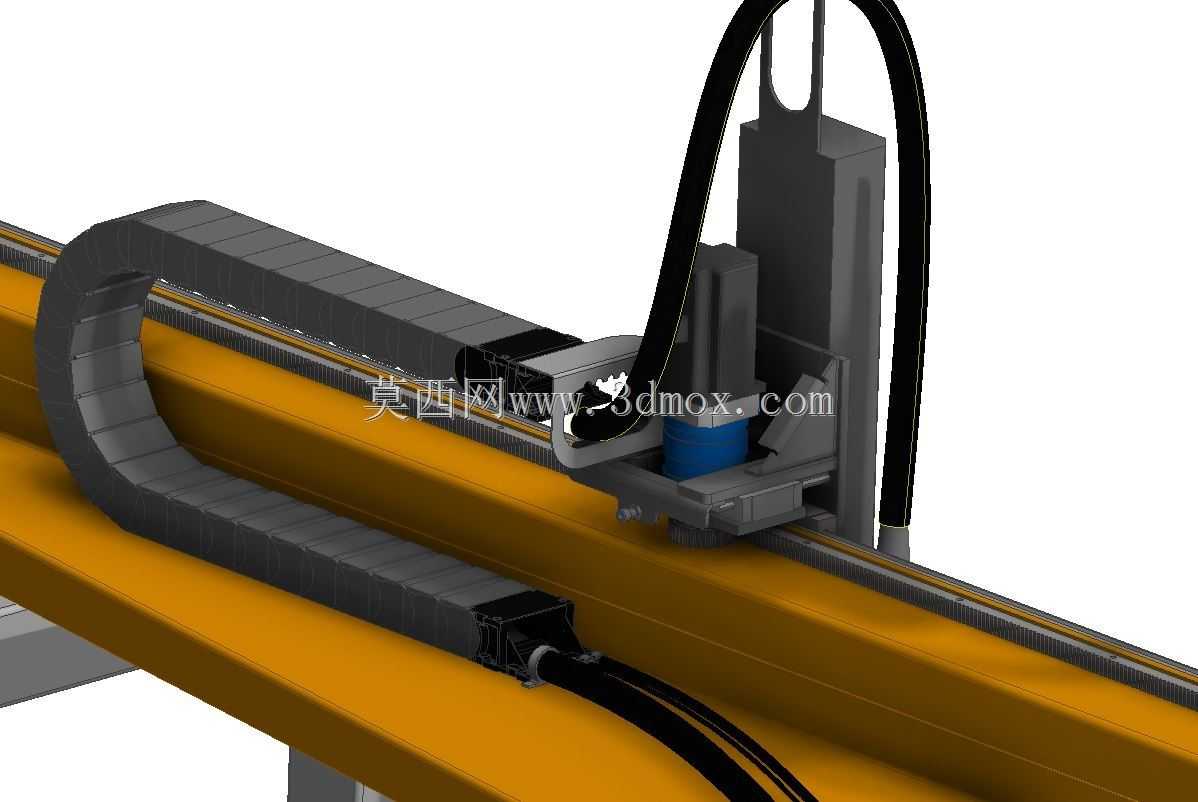

　　可承受切割过程中产生的侧向力与倾覆力矩，保证运动精度的长期保持性，拖链内置在横梁侧面的走线槽内，对等离子电源的动力线缆、控制信号线、气路管路进行规整防护，避免运动过程中管线出现拉扯、磨损。割炬总成带有防撞复位结构，当运行路径上存在未清理的废料、工件翘边时，割炬触发碰撞信号后设备会立即停止进给，避免割炬本体、夹持结构出现硬性损坏，复位后可快速回到断点位置继续切割作业，减少故障停机后的调整时间。整体结构的模块化设计程度较高，两侧支撑腿、横梁、滑板组件均可拆分运输，现场安装时仅需完成导轨找正、横梁拼接、管线连接即可进行调试，不需要大型吊装设备配合，适合中小型加工车间的场地布局，设备的横向有效切割行程、

　　纵向轨道长度可根据加工场地的常见板材尺寸进行适配调整，在保证结构刚性的前提下最大化覆盖加工范围，减少板材多次吊装移位的辅助时间。气路部分集成在横梁的走线结构内，可根据切割工艺需求接入压缩空气、氧气、氮气等不同工作气体，气路设置过滤调压组件，去除压缩空气中的水分、杂质，保证等离子弧的稳定性，减少割嘴损耗。设备的控制线缆采用屏蔽设计，避免等离子起弧时的高频信号干扰控制系统的指令传输，保证进给运动的连贯性，避免切割路径出现偏移、断弧问题。
