开放式低成本龙门等离子切割机架结构

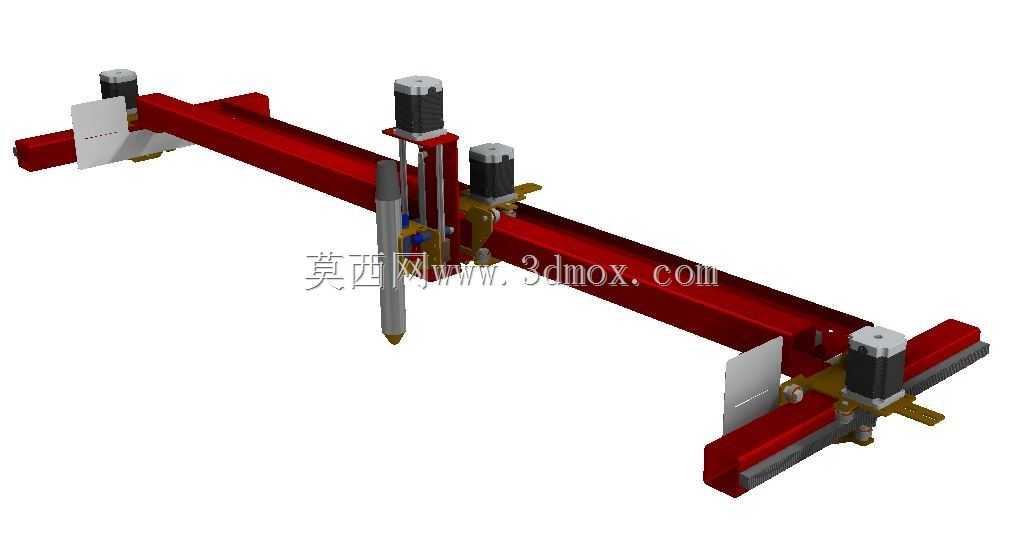

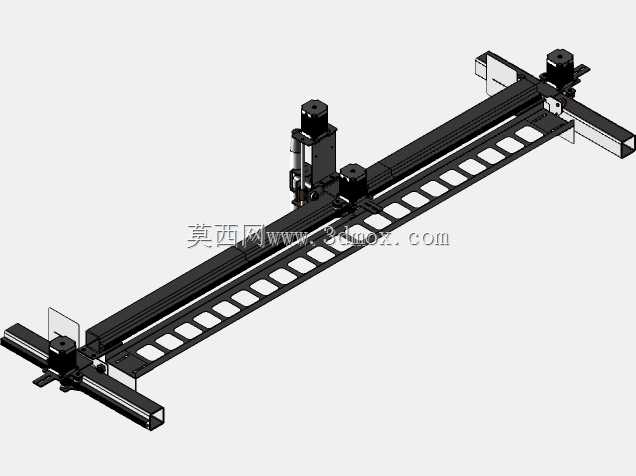

　　这款龙门式等离子切割设备的机架结构，主要面向中小批量钣金加工、小型五金件下料、教学实训场景的切割作业需求，可适配常规等离子切割电源完成碳钢、不锈钢等常见金属板材的异形轮廓切割，也可通过更换执行端组件拓展激光切割的安装适配能力，整体采用开放式布局设计，操作人员可从设备三个方向完成上下料操作，对于幅面在设备行程范围内的板材，无需复杂的上料辅助机构即可完成装夹定位，适配小型加工车间、个体加工户的场地布局条件，不需要预留过多的设备周边操作空间。从结构设计逻辑来看，整机采用双X轴导轨平行布置的龙门架构，两根纵向导轨作为设备的安装基准，直接固定在车间硬化地面或者配套的安装底架上即可完成基准找正，不需要额外浇筑复杂的设备基础，

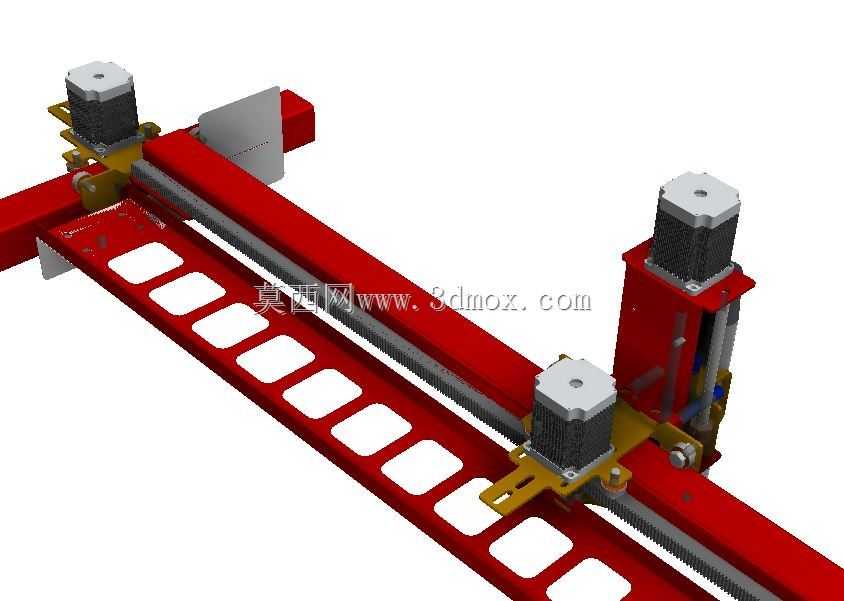

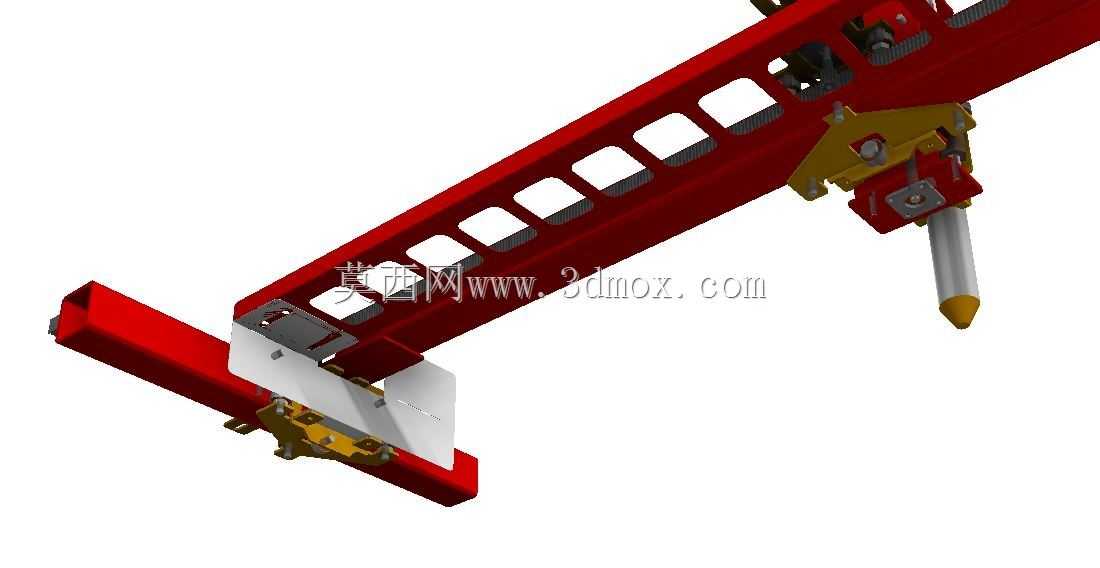

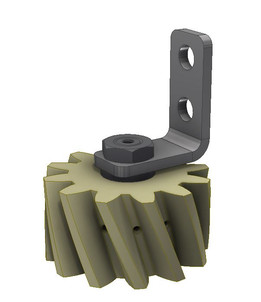

　　降低了现场安装的调试难度。横梁部分采用带减重孔的型材拼接结构，在保证横梁整体抗弯刚度的前提下，尽可能降低移动部分的整体重量，减少Y轴传动组件的负载惯量，提升切割过程中横梁移动的响应速度，避免高速移动过程中出现横梁震颤导致的切割断面锯齿、尺寸超差问题。传动部分的安装位全部按照标准NEMA23电机的安装尺寸做了适配设计，电机安装座预留了统一的安装孔位与传动轮避让空间，设计人员在进行二次开发或者组装调试时，可直接选用市面上常规的42/57系列步进电机完成传动组件装配，不需要额外加工定制电机转接板，缩短了设备的组装调试周期。导轨安装面全部设计了统一的基准靠肩，组装时可直接将直线导轨靠紧基准面完成锁附，不需要反复打表调整导轨的平行度与直线度，

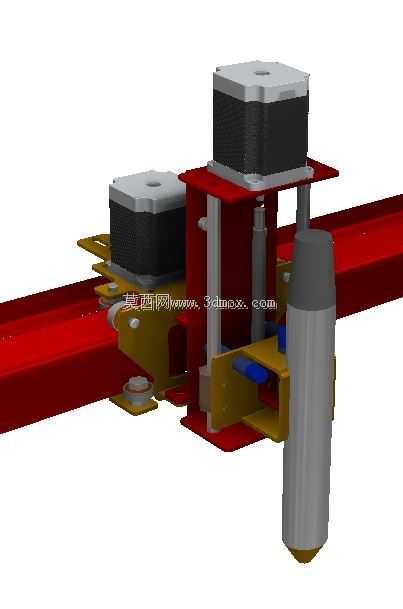

　　降低了组装过程中的人工调校成本。横梁上的Z轴滑台安装位预留了足够的调节行程，可适配不同焦距的等离子割炬或者激光切割头安装，滑台的导向结构采用双导轨平行布置，可承受切割过程中产生的反冲力，避免割炬出现偏移导致的切割垂直度超差。设备的走线槽全部集成在横梁与纵向导轨的型材内部，传动线缆、气管、信号线缆可全部隐藏在型材腔体内部，既避免了切割过程中产生的高温熔渣飞溅烫伤线缆，也让设备整体外观更加整洁，减少了外露线缆勾挂工件、干扰操作人员作业的风险。从安装边界尺寸来看，整机纵向导轨的长度可根据用户的实际加工幅面需求做同比例拓展，当前结构的有效切割行程可覆盖常规中小型板材的下料需求，设备整体高度控制在常规车间厂房的净高要求范围内，

　　不需要对厂房做特殊改造即可完成进场安装。设备两端的限位安装位全部预留了标准的传感器安装孔，可直接装配机械式限位开关或者光电限位传感器，实现设备移动行程的软、硬双重限位保护，避免移动过程中出现超程脱轨的问题。底部的导轨支撑座设计了可调脚杯安装位，安装时可通过调节脚杯的高度来调整两根导轨的水平度，抵消地面不平整带来的安装误差，保证横梁移动过程中全程处于水平状态，避免因导轨倾斜导致的切割尺寸偏差。整个机架结构没有采用复杂的铸件或者焊接后需要二次精加工的大型结构件，所有零部件均可通过常规的型材切割、板材折弯、钻孔攻丝工艺完成加工，加工门槛低，普通的机加工车间即可完成全部零部件的生产制作，不需要投入大型加工设备，大幅降低了整套设备的制造成本，适合作为入门级数控切割设备的基础机架使用，也可供相关方向的结构设计人员做同类设备开发时的结构参考，在进行结构优化时，可根据实际的负载需求调整横梁的型材壁厚、导轨的规格参数，适配更高切割速度、更大加工幅面的使用需求。
