激光切割机斜齿轮润滑组件结构设计

　　做激光切割设备维护和结构改造的同行大多碰到过斜齿轮传动副的异常磨损问题，尤其是长行程龙门结构的传动齿条齿轮，日常运行中如果润滑不到位，轻则出现传动顿挫、切割面出现规律性波纹，重则齿面点蚀剥落，直接影响传动精度和齿条齿轮的使用寿命。这套斜齿轮润滑组件，就是针对这类开式斜齿轮传动的润滑痛点做的适配结构，核心是把润滑介质的供给直接贴合到斜齿轮的齿面啮合区域，避免常规毛刷润滑涂覆不均、润滑脂浪费或者飞溅污染加工台面的问题。

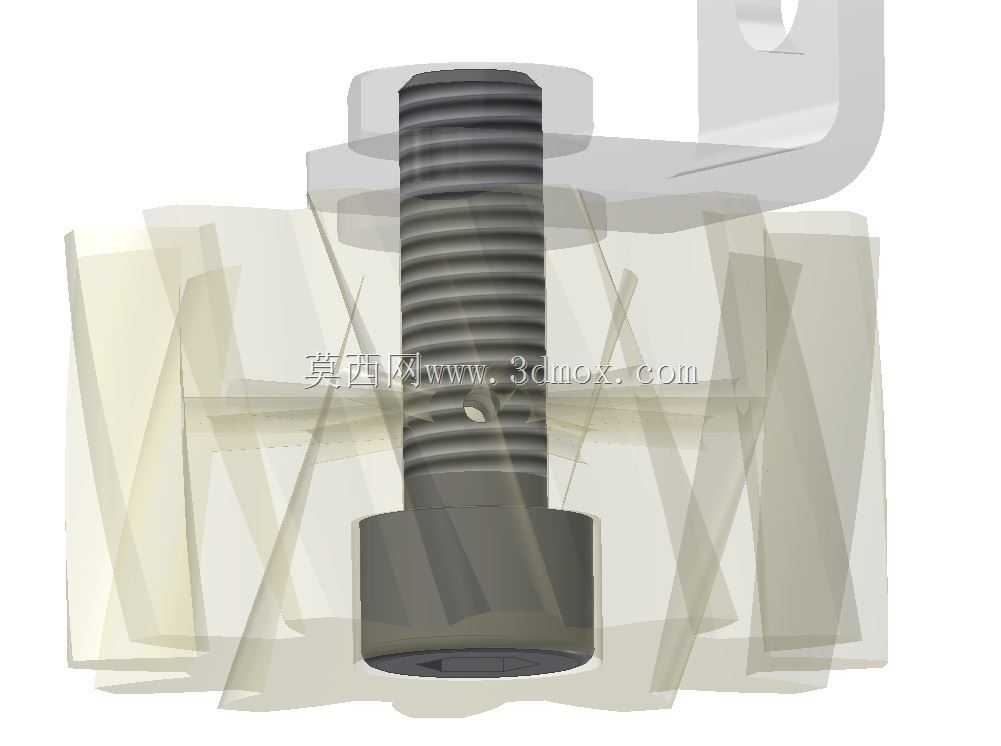

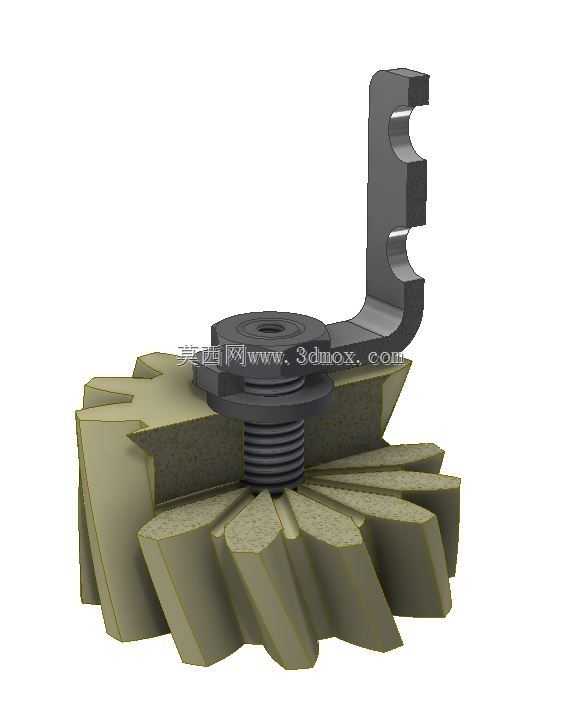

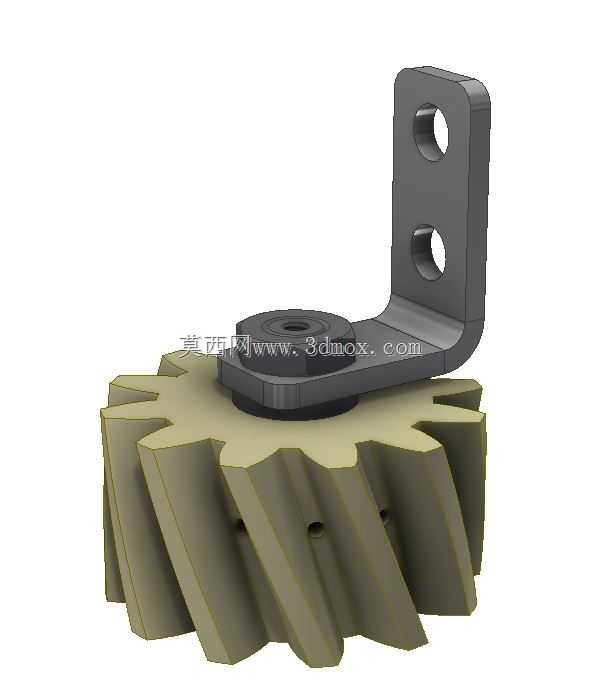

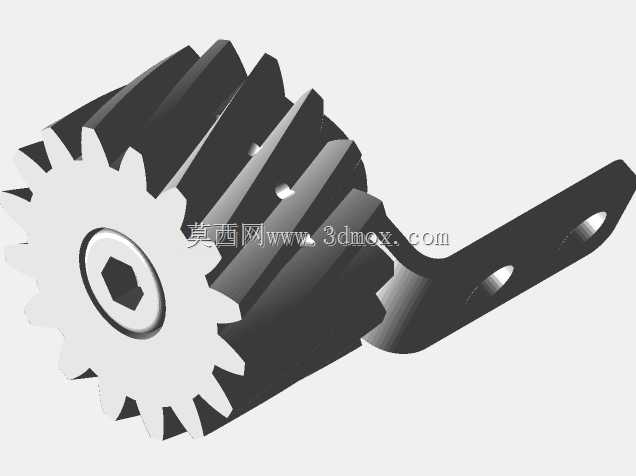

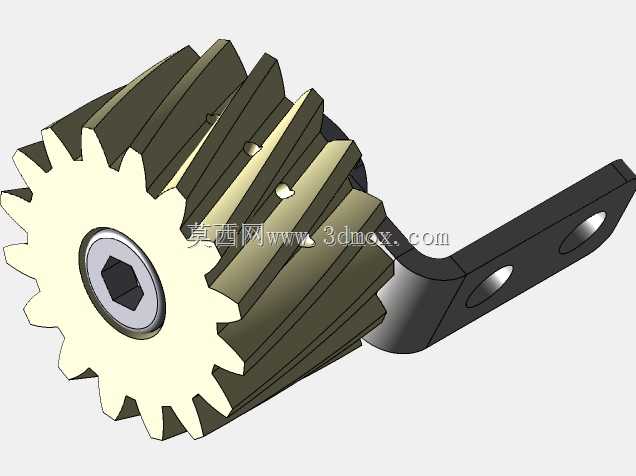

　　先看整体的结构组成，下部是和传动模数匹配的斜齿基体，齿形参数完全适配对应模数的传动斜齿轮，齿面上预留的径向小孔是润滑介质的导出通道，润滑脂或者润滑油会顺着这些孔均匀渗到每个齿的啮合面，不会出现局部缺油的情况。上部的L型安装支架是整个组件的固定载体，支架上的两个同轴安装孔做了沉孔处理，安装时可以把螺栓头完全埋入支架平面，不会突出干涉周边的传动护罩或者走线空间，支架的折弯角度经过实际装配验证，能让下部的润滑齿体和待润滑的传动斜齿轮保持合适的啮合间隙，既不会因为压合过紧增加额外的传动阻力，也不会因为间隙过大导致润滑介质无法有效传递到工作齿面。

　　从实际应用场景来说，这类润滑组件主要适配激光切割机X、Y轴的齿轮齿条传动副，也可以延伸用到其他采用开式斜齿轮传动的自动化设备上，比如数控等离子切割机、龙门式雕刻机的长行程传动结构。和传统的人工定期刷涂润滑、或者固定式油嘴滴油的方式比，这种随动啮合式的润滑结构，能在齿轮转动的过程中，把润滑介质连续、均匀地带到每一个啮合齿面，不管是低速重载的传动工况，还是高速往复移动的传动场景，都能保证齿面始终有均匀的油膜覆盖，不会出现往复行程中润滑不均的问题。

　　设计的时候首先考虑的是安装边界的适配性，L型支架的伸出长度和折弯高度，是按照常规激光切割机传动齿轮旁的安装空位做的尺寸规划，不需要对原有设备的床身结构做额外的打孔改造，只要找到床身侧梁上对应的预留安装位，直接用螺栓固定即可，后期维护更换的时候也不需要拆解周边的传动护罩或者拖链结构，拆装效率很高。齿体部分的材质选用了具备自润滑特性的含油基材，本身就有一定的储油能力，就算外部润滑供给出现短暂中断，也能依靠基材本身析出的润滑油维持短时间的润滑效果，避免突发缺油导致的齿面拉伤。

　　齿面上的导油孔位置是经过啮合轨迹校核的，每个孔的位置都对应斜齿轮齿面的啮合接触区，润滑介质从孔内渗出后，会随着齿轮的转动均匀铺展在整个齿宽方向，不会出现润滑脂堆积在齿端、或者顺着齿面流到设备台面上污染加工板材的问题。支架和下部润滑齿体的连接采用了嵌入式的定位结构，装配时不需要额外做定位调整，就能保证齿体和待润滑齿轮的平行度，避免出现偏磨导致的润滑齿体提前损耗。

　　在实际装配调试的时候，只需要调整安装螺栓的锁紧程度，让润滑齿体和传动斜齿轮保持轻接触的状态即可，不需要额外施加预紧力，齿轮转动过程中带动润滑齿体同步转动，润滑介质就会持续均匀地涂覆到每个啮合齿面。这种结构相比传统的润滑方式，能减少至少六成的润滑脂消耗量，同时因为润滑均匀，传动副的使用寿命能提升两倍以上，也能避免因为润滑脂飞溅导致的光学镜片污染问题——这一点在激光切割设备上尤其重要，一旦润滑脂飞溅到聚焦镜或者反射镜表面，会直接导致镜片烧坏，造成不小的维护成本损失。

　　另外，整个结构的外形尺寸做了紧凑化处理，整体安装后突出床身的高度不超过原有传动护罩的安装空间，不需要额外加高护罩或者改动周边的走线布局，对于存量设备的后期改造升级非常友好，不需要做复杂的结构适配，直接替换原有位置的润滑毛刷或者空着的安装位就能投入使用。齿体部分的磨损量也做了冗余设计，正常使用工况下，润滑齿体的更换周期和设备的常规维护周期匹配，不需要频繁停机更换，不会额外增加设备的维护工作量。
