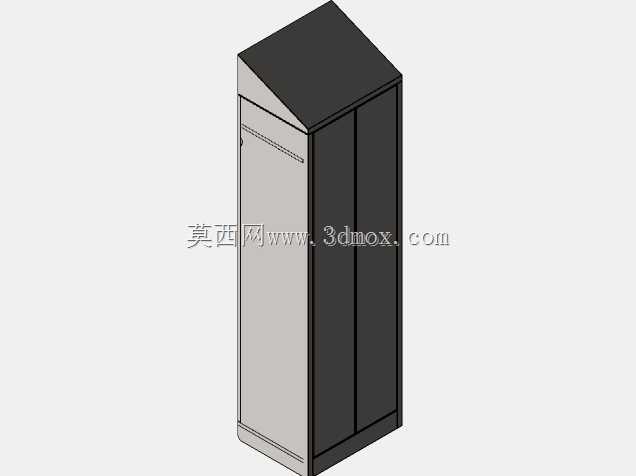

立式长条金属钣金橱柜立板构件

　　日常商用厨房、餐饮后厨的柜体搭建场景里，这类长条形立式钣金立板是橱柜侧边封挡、结构支撑的核心构件，不少刚接触厨用钣金设计的工程师容易忽略这类长直板的形变控制问题，实际落地安装时经常出现板件翘曲、拼接缝隙不均的情况，建模阶段就需要把生产、安装的全流程约束考虑进去。从实际使用场景来看，这类立板多布置在橱柜组的最外侧、或者两组功能柜体的分隔位置，外侧需要承担日常操作中的剐蹭、轻微碰撞防护，内侧则要和柜体内部的层板支架、横向拉结筋做连接固定，部分靠近水槽的立板还要考虑溅水、潮湿环境下的防锈需求，所以建模时不能只做一块光面直板，要提前预留好各类安装孔位、折边加强结构。设计思路上，这类长直板的核心控制要点是长细比带来的平面度问题，

　　整板长度通常在两米上下，宽度多为柜体的进深尺寸也就是六百毫米左右，板厚常规选用1.2毫米到1.5毫米的冷轧钢板，如果直接用平板不加折边，下料后哪怕是激光切割的高精度板材，堆放、转运过程中很容易出现长边方向的波浪形变，安装后侧边和台面、踢脚板的拼接缝会出现宽窄不一的问题，所以建模时需要在板件的两个长边做15毫米左右的90度内折边，折边既可以提升整板的抗扭刚度，减少形变，折边形成的空腔还可以用来打密封胶、隐藏拼接缝隙，提升柜体整体的美观度。安装边界方面，这类立板的上端需要和台面下方的衬板做连接，通常是在折边上预留5毫米的自攻螺丝安装孔，孔位间距控制在300毫米以内，避免长期使用后板件和台面之间出现缝隙；

　　下端则要和地面的可调脚支撑件做拉结，预留对应的卡槽或者螺丝孔，保证柜体调平之后立板不会出现悬空、晃动的情况；板件和相邻柜体的连接侧，需要预留偏心件或者螺丝的连接孔位，孔位要和相邻柜体的侧板孔位完全对齐，保证多组柜体拼接后整体的平面度误差控制在1毫米以内。不少新手建模时容易忽略板件的折弯扣除值，直接按理论尺寸绘制折边，实际生产折弯后会出现整体尺寸偏大，安装时无法嵌入预留的安装空间，所以建模阶段就要根据选定的板厚、折弯下模开口尺寸，提前算好折弯扣除量，把折边的展开尺寸校准准确，避免生产出来的构件尺寸超差。另外在靠近操作区的立板外侧，不需要做额外的凸起造型，保持平面即可，方便后期做表面喷涂或者贴覆防火饰面，部分需要走管线的柜体，

　　还可以在立板的上部或者下部预留穿线孔，孔位要做翻边处理，避免穿线时划伤线缆外皮，同时翻边也能进一步提升孔位周边的结构强度，防止孔位位置出现撕裂形变。这类构件虽然结构看似简单，却是整个橱柜组安装精度的基础基准件，立板的垂直度、平面度直接决定了后续层板安装的水平度、柜门安装的缝隙均匀度，如果立板本身存在形变，后续安装柜门时会出现门缝不齐、开关剐蹭的问题，哪怕反复调试合页也无法彻底解决，所以建模阶段就要把所有可能影响最终安装精度的结构细节考虑到位，不能只做一个简单的长方体块应付生产。从生产工艺的角度来说，这类长直板的折弯工序要注意长边折弯时的压力均匀性，避免折弯后出现折边角度不一致、直线度超差的问题，建模时可以在折边的两端预留小的工艺缺口，防止折弯时两端出现挤料凸起，影响后续的拼接安装。在和其他柜体构件的配合上，立板的内折边要和柜体内部的横向拉筋位置完全对应，拉筋的端面可以直接焊接或者用螺丝固定在折边上，形成完整的框架受力结构，提升整个柜体的抗侧倾能力，哪怕柜体上放置较重的厨房设备，也不会出现柜体变形、立板外鼓的问题。
