电源插座装配自动螺丝锁附工作站

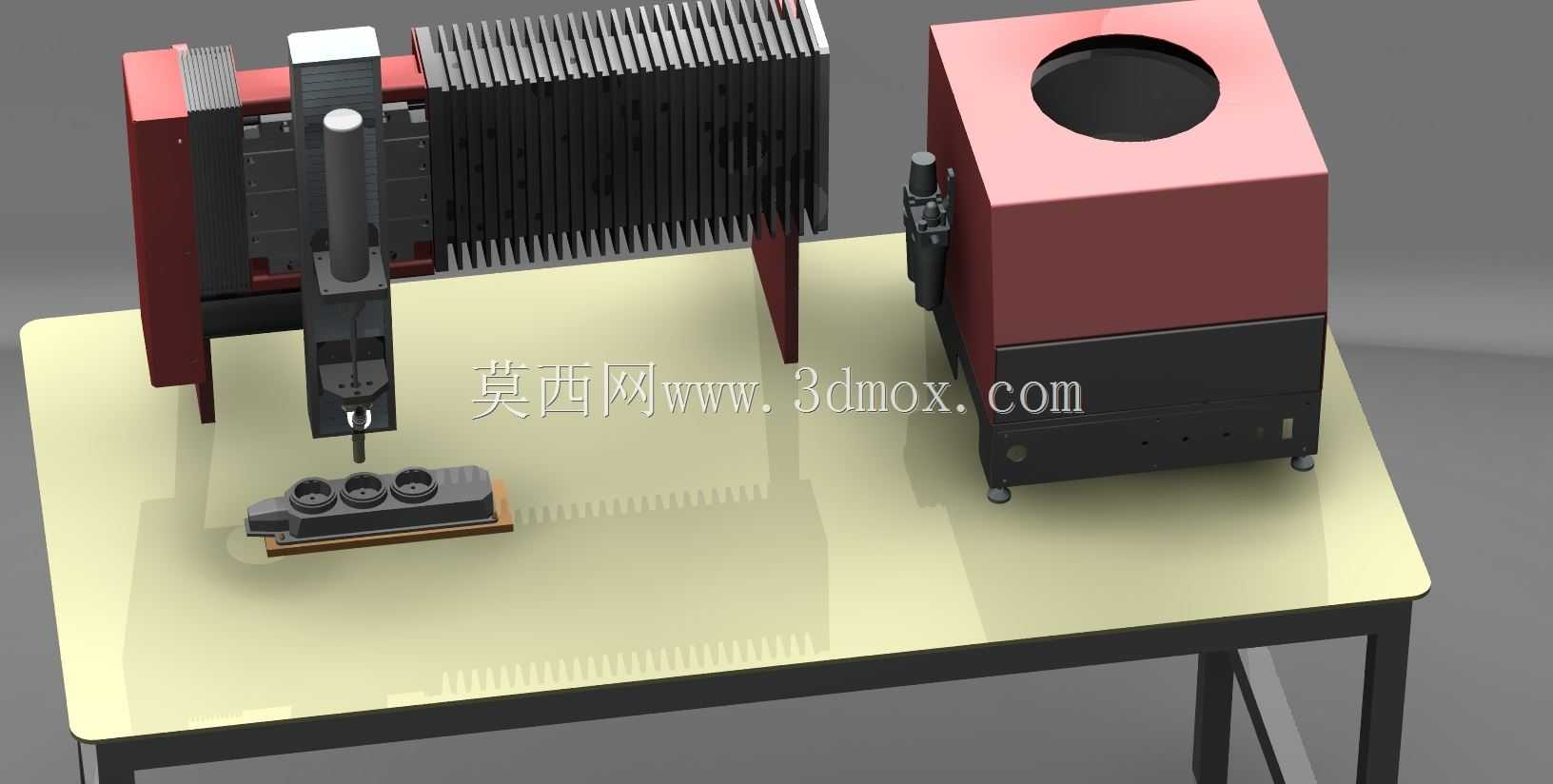

　　这套自动锁螺丝设备主要面向消费电子配件、低压电器件的小规格螺丝锁付工序，核心适配电源插座类产品的组装产线，可直接对接前段插座壳体上料、后段成品检测的流水线工位，替代传统人工持电动螺丝刀锁付的作业模式，解决人工锁付扭矩偏差大、螺丝漏锁浮锁、作业效率随班次波动的常见产线痛点。设备整体采用台式布局，所有功能单元集成在标准工业工作台台面上，工作台采用方管焊接框架搭配防静电台面，台面边缘预留标准T型槽安装位，可根据产线实际排布调整各单元的固定位置，整体占地尺寸适配常规车间1.2米标准工位的摆放要求，底部配置可调脚杯，可抵消地面不平整带来的台面倾斜问题，保证锁付轴的运行垂直度。锁付执行单元采用单轴伺服驱动的十字滑台结构，

　　X轴搭配风琴防护罩隔绝车间粉尘与螺丝碎屑，避免导轨面磨损影响运行精度，Z轴锁付头集成扭矩可调的电批组件，可根据M2到M5区间不同规格螺丝的锁付要求，在0.1N·m到2.5N·m范围内调整锁付扭矩，锁付过程中实时反馈扭矩数值，出现滑牙、浮锁情况时立即触发停机报警，避免不良品流入下道工序。螺丝供料单元采用独立柜式结构布置在滑台侧方，内置滚筒式螺丝自动送料器，可将散装螺丝按统一姿态排序后通过气管输送到锁付头夹嘴位置，供料速度匹配滑台的移动节拍，不会出现等料或者螺丝卡滞的情况，供料仓容量可满足单班次8小时连续生产的螺丝存量需求，无需中途频繁补料。工件定位工装采用快换式设计，针对电源插座的壳体外形做仿形定位槽，

　　可快速更换不同型号产品的定位治具，换型时间控制在10分钟以内，适配小批量多品种的插座生产需求，工装底座设置定位销与台面基准孔配合，保证每次换型后的重复定位精度控制在0.02mm以内，无需重新校准锁付坐标。设备的电气控制单元集成在供料柜的下部腔体，所有伺服驱动器、IO模块采用导轨式安装，布线沿工作台底部的线槽规整排布，预留标准通讯接口，可对接产线MES系统上传锁付数据，包括每个螺丝的锁付扭矩、锁付时间、合格状态信息，实现产品组装过程的全流程可追溯。从结构设计逻辑来看，这套设备没有采用多轴并行锁付的复杂结构，而是选择单轴逐点锁付的方案，一方面降低了设备的制造成本与后期维护难度，另一方面单轴结构的适配性更强，只需要修改滑台的运行坐标参数，

　　就可以适配不同孔位布局的产品，不会出现多轴结构间距固定、难以适配非标准孔距产品的问题。锁付头的Z轴行程预留了足够的安全余量，可兼容高度在50mm以内的不同工件，当工件高度变化时只需要调整Z轴的软限位参数即可，无需改动机械结构。供料单元与锁付单元之间的送料管长度控制在合理范围，避免管路过长导致螺丝输送过程中卡滞，管路接头采用快插结构，后期维护时可快速拆卸清理管路内的异物。设备的操作按钮集中布置在台面侧方的悬臂支架上，包括启动、停止、复位、急停按钮，操作人员站在工作台正面即可完成所有操作，作业时只需要将待锁付的插座壳体放入定位工装，按下启动按钮设备即可自动完成所有螺丝的锁付工序，锁付完成后滑台自动回到安全位置，操作人员取下成品放入下一个待加工工件即可，单工位的作业效率相比人工锁付提升60%以上，同时锁付合格率稳定在99.5%以上，避免人工操作带来的质量波动。在安装边界方面，设备摆放时需要在正面预留至少0.8米的操作空间，侧方预留0.5米的维护空间，用于后期更换电批头、清理供料器、检修电气元件，设备供电采用常规220V工业交流电，气源接口适配车间常规6mm气管，接入0.5MPa到0.7MPa的压缩空气即可满足供料器的吹气送料需求，无需额外配置专用的供电供气设施，可直接在现有组装车间内布置上线，不需要对车间现有设施做大规模改造。
