重型设备用箱型焊接承力梁结构

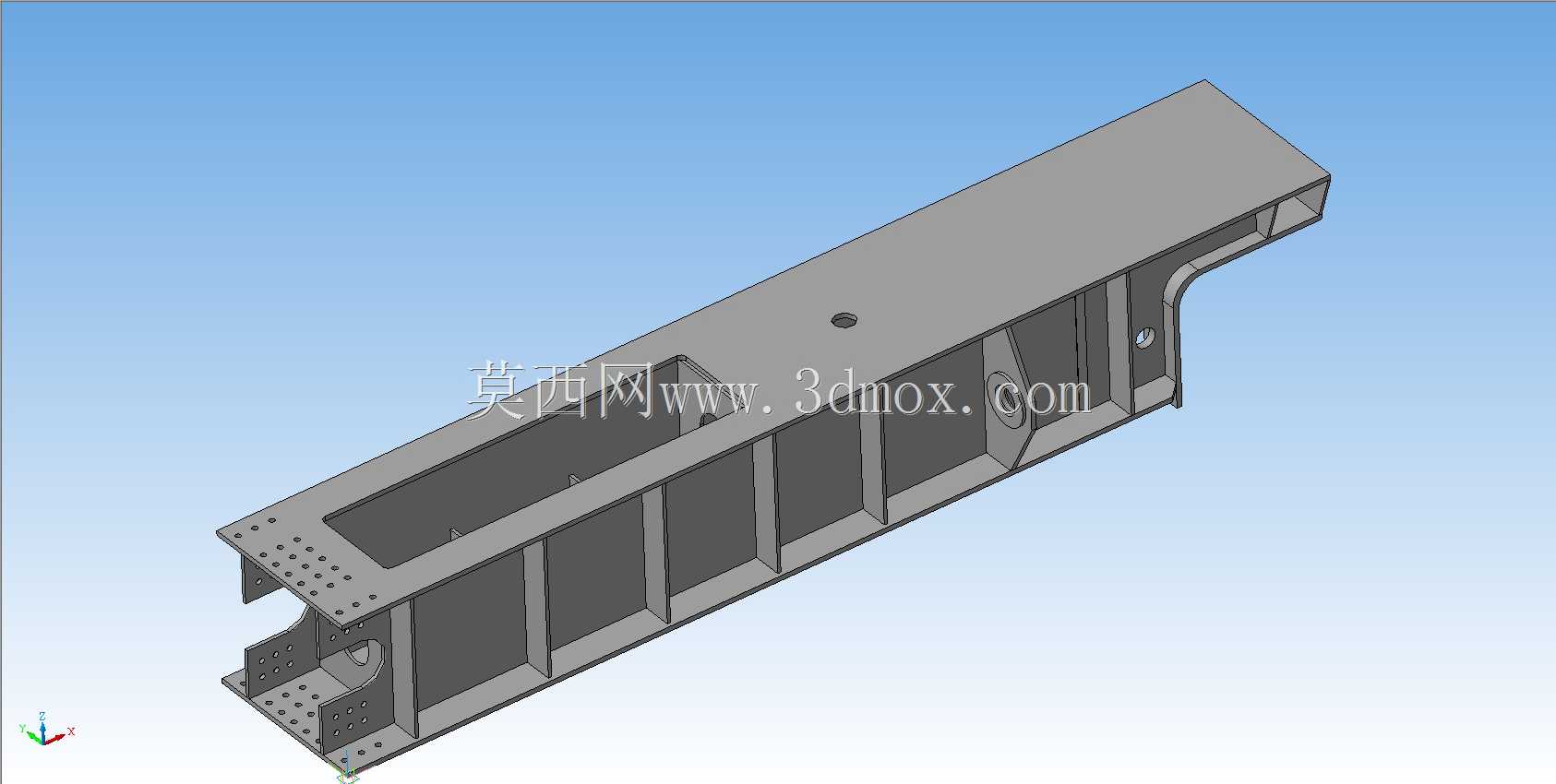

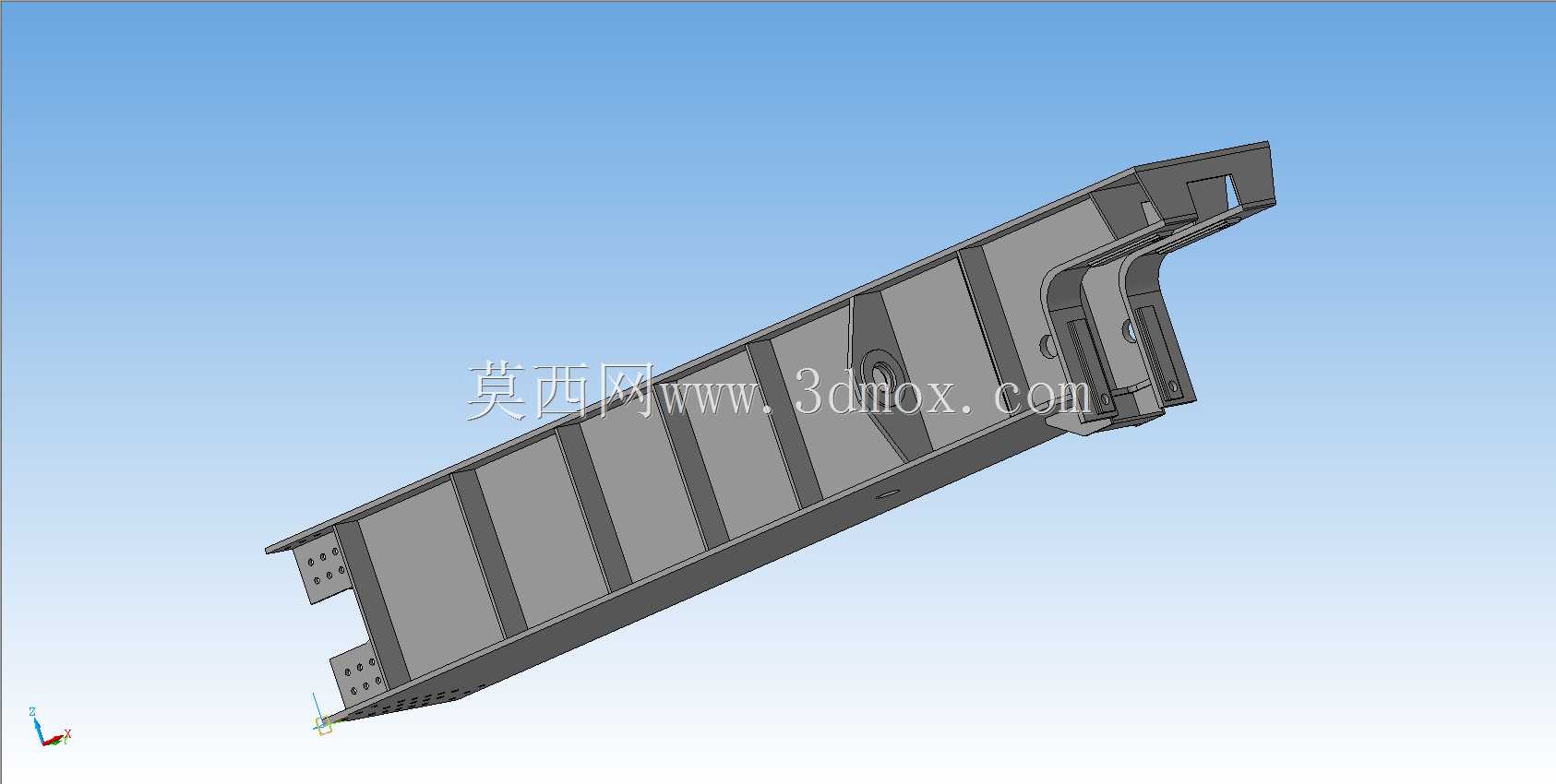

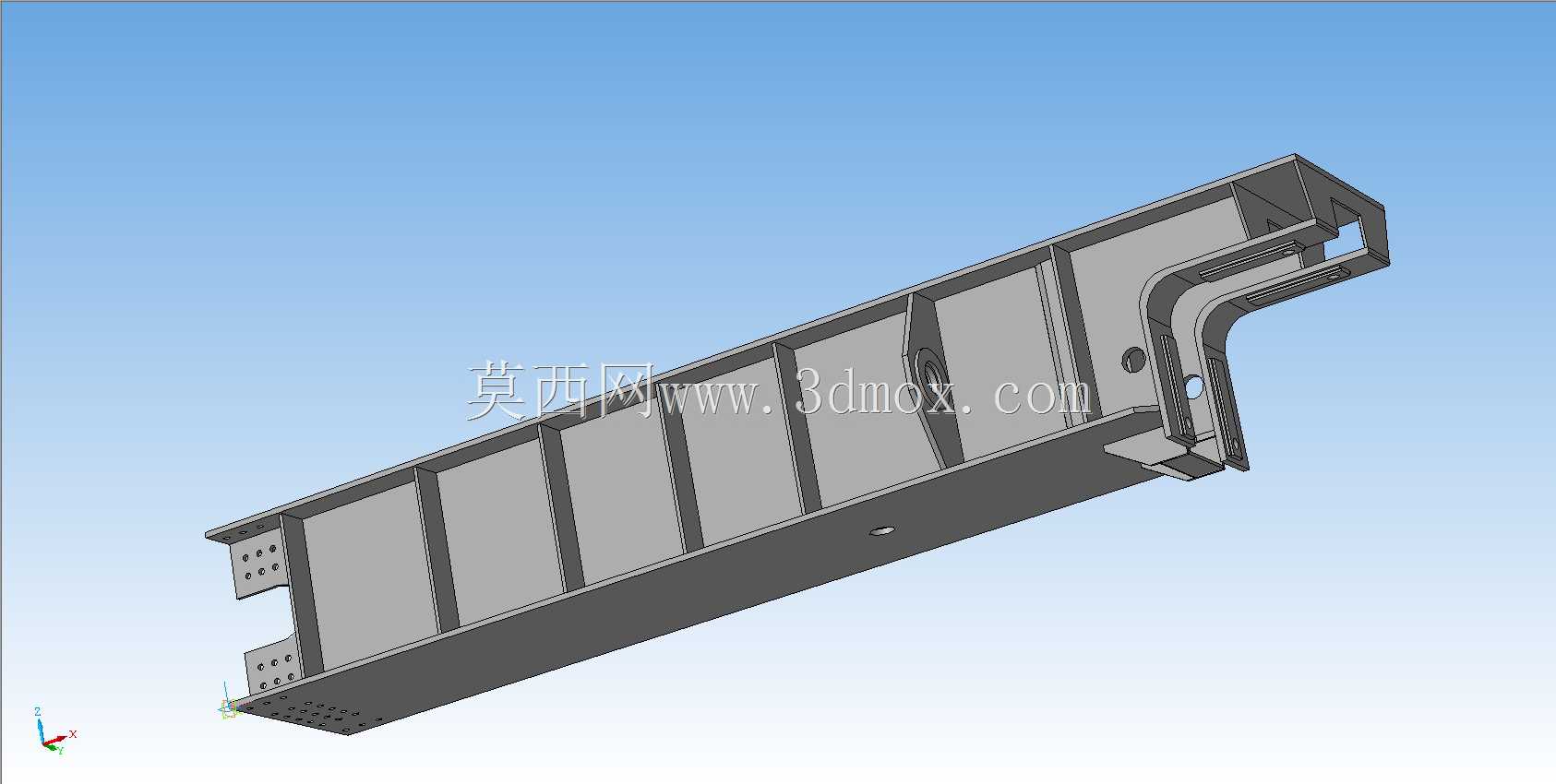

　　该焊接承力梁作为重型机械设备的核心承载构件，主要应用于大型机床床身连接、重型输送设备机架承重、工程装备主体结构支撑等场景，承担设备运行过程中的竖向载荷、横向弯矩以及交变振动载荷，是保障设备整体结构刚度与运行稳定性的关键部件。从结构设计来看，整体采用箱型截面形式，相比同等重量的工字梁截面，箱型结构具备更优的抗扭性能，能够有效抵消设备运行过程中偏载带来的扭转应力，避免长期受力下出现结构形变。梁体主体采用多块钢板拼焊成型，内部沿长度方向均匀布置多道竖向加劲肋，加劲肋与上下翼缘板、腹板之间采用满焊连接，可大幅提升腹板的局部稳定性，避免腹板在高载荷作用下发生失稳鼓曲；梁体一端设置带密集安装孔的连接端板，端板厚度根据载荷计算取值，

　　孔位排布匹配对应连接基座的安装点位，可实现与相邻构件的高精度螺栓连接，无需现场二次打孔，降低现场装配难度。梁体侧面预留的工艺孔既可以作为焊接作业时的操作空间，保障内部焊缝的焊接可达性，也能在后期设备维护时作为内部检查通道，同时可有效降低构件整体自重，避免不必要的材料冗余。从尺寸边界来看，该焊接梁总长3805mm，截面宽度650mm，截面高度560mm，整体尺寸适配多数中型重型设备的机架安装空间，安装时需注意预留端部连接螺栓的操作空间，以及梁体与周边管线、附属构件的安全间隙，避免运行过程中出现干涉。设计过程中充分考虑焊接工艺的可行性，所有焊缝均设置合理的焊脚尺寸，针对厚板拼接位置提前预留焊接收缩余量，避免焊接完成后构件出现超标的弯曲、

　　扭曲变形；内部加劲肋的位置排布避开了梁体的主要受力弯矩峰值区域，防止应力集中在焊缝位置引发疲劳开裂。梁体上翼缘板预留的单个安装孔用于固定上部附属设备，孔位精度按照IT12级公差控制，保障上部设备安装后的位置精度。在实际应用场景中，这类焊接梁常作为重型车床的床身连接梁、大型压力机的机架横梁、起重设备的承力主梁使用，相比铸造梁结构，焊接梁的生产周期更短，可根据实际载荷需求灵活调整板材厚度与加劲肋排布，结构强度冗余量可控，在小批量定制化重型设备生产中具备更高的经济性。结构受力层面，通过有限元受力校核，梁体在额定载荷下的最大挠度控制在跨度的1/1000以内，满足重型设备对支撑结构的刚度要求，

　　长期交变载荷作用下的疲劳寿命符合通用重型机械的设计规范。梁体端部的异形切角设计，是为了适配设备转角位置的安装空间，避让相邻的转动部件或传动组件，在切角位置额外设置了三角形加强筋，弥补切角带来的截面强度损失，保障该位置的受力连续性。
