带防滑滚花的枪械拉机柄套筒结构设计

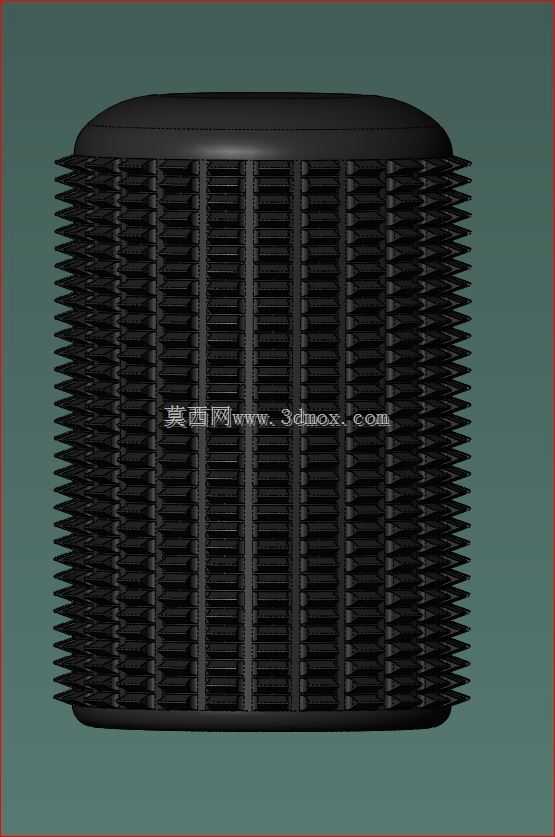

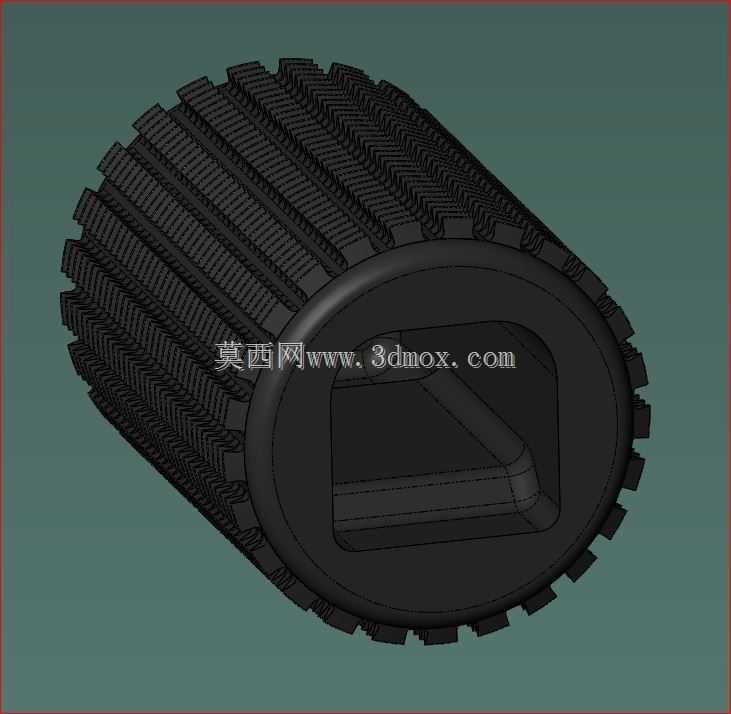

　　该零件属于轻武器操作组件范畴，核心作用是为枪械拉机柄提供防滑操作接触面，同时作为热装式保护套包覆在拉机柄金属基体外侧，避免低温环境下金属基体直接接触操作人员手部造成冻伤，也能在高频操作过程中减少金属基体的磨损，延长核心操作件的使用寿命。从结构设计来看，零件整体为空心圆柱构型，外圆周面均匀排布轴向直纹滚花结构，滚花齿的齿高、齿距经过反复校核，既保证戴战术手套操作时能提供足够的静摩擦力，不会出现打滑脱手的情况，又不会因为齿形过于尖锐划伤手套或者操作人员手部。零件内孔为非圆异形截面，和拉机柄基体的异形安装段完全适配，安装后不会出现周向转动，保证操作扭矩可以完全传递到基体上，不会出现套筒和基体之间的相对窜动。

　　设计过程中优先考虑了热装工艺的适配性，内孔的尺寸公差按照热压装配的要求设定，常温下内孔尺寸略小于基体安装段的外径，装配时将套筒加热到60-100摄氏度，此时套筒材料受热膨胀内孔尺寸增大，可以顺利套入基体，待自然冷却后套筒收缩，就能和基体形成牢固的过盈配合，不需要额外的销钉、粘接剂辅助固定，装配工序简单，连接可靠性高，能承受枪械操作过程中的反复冲击载荷不会松脱。如果后期需要拆卸维护，只需要将整个组件浸入沸水中加热，让套筒再次膨胀，就可以顺利将套筒从基体上拔出，不会损伤基体零件，也可以用软质锤沿周向轻轻敲击套筒，让配合面逐渐松动后拆分，维护操作门槛低，不需要专用工装。

　　从安装边界来看，零件的轴向长度完全覆盖拉机柄的操作握持段，两端的倒角经过圆滑处理，没有尖锐棱角，不会在枪械携行过程中勾挂装具、衣物，外圆滚花段的最大外径和周边枪械部件的运动间隙经过校核，在枪机往复运动过程中不会和机匣、护木等周边零件发生运动干涉，保证枪械动作的可靠性。零件的壁厚经过优化，在保证结构强度、满足热装过盈量要求的前提下尽可能控制壁厚，避免整体重量过大影响枪械的整体重心平衡，同时壁厚均匀性控制在合理公差范围内，加热过程中不会因为壁厚不均出现变形，保证装配后的同轴度。

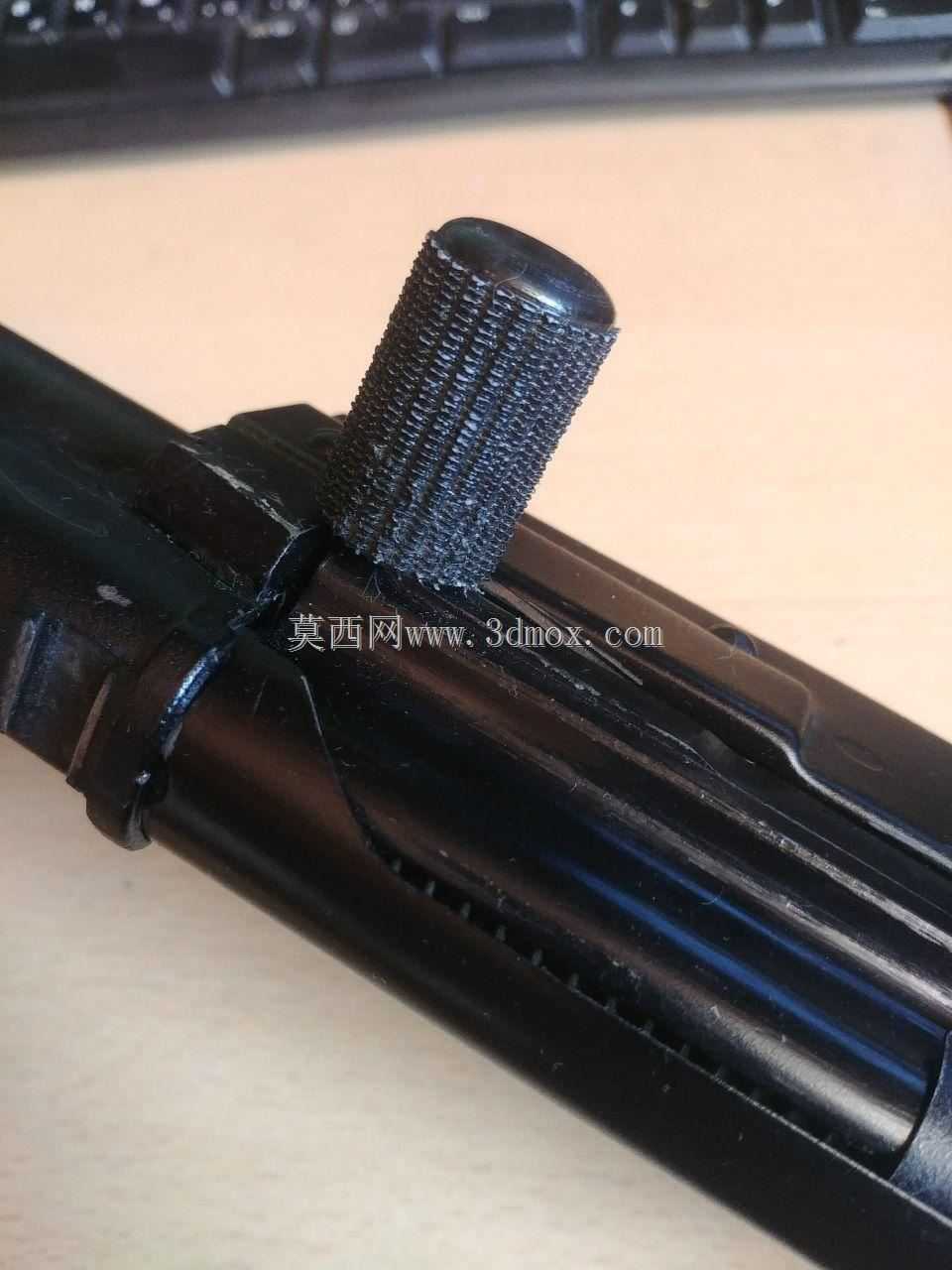

　　实际应用场景覆盖军用制式枪械、民用运动枪械的拉机柄改装与原配零件替换，在低温、潮湿、戴手套操作的复杂环境下，该套筒结构能显著提升拉机柄的操作可靠性，相比传统的金属滚花拉机柄，该零件的材料导热系数更低，低温环境下操作不会粘黏皮肤，防滑性能更稳定，即使表面沾有泥沙、枪油，滚花结构的沟槽也能容纳部分污物，不会因为接触面存在异物导致摩擦力大幅下降。设计时还考虑了长期使用的磨损余量，滚花齿的磨损极限经过测算，在正常操作频次下可以满足全寿命周期的使用要求，不需要频繁更换，内孔和基体的配合面粗糙度控制在合理范围，既保证热装后的抱紧力足够，又不会因为表面过于粗糙导致装配时刮伤基体表面影响配合精度。
