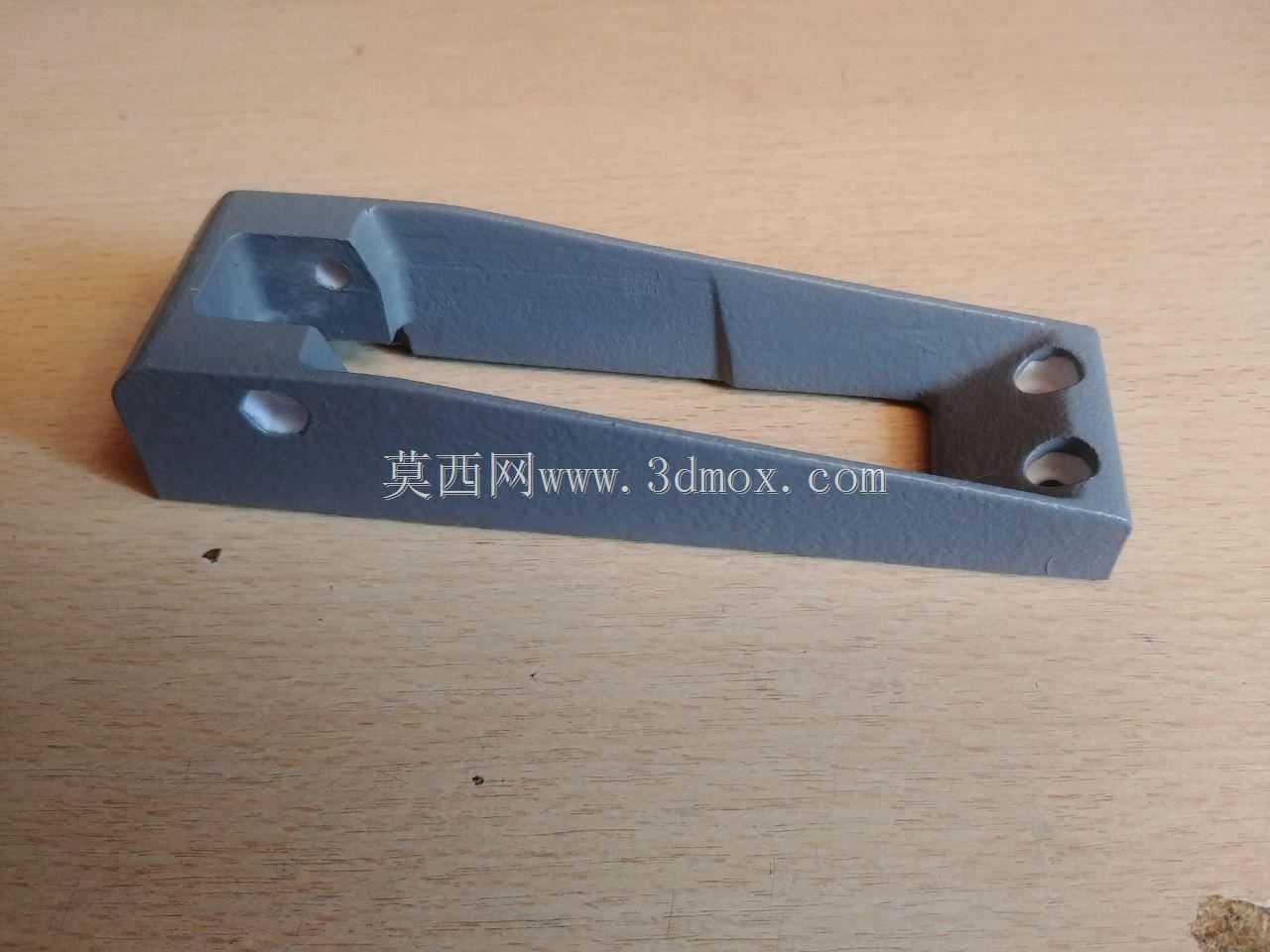

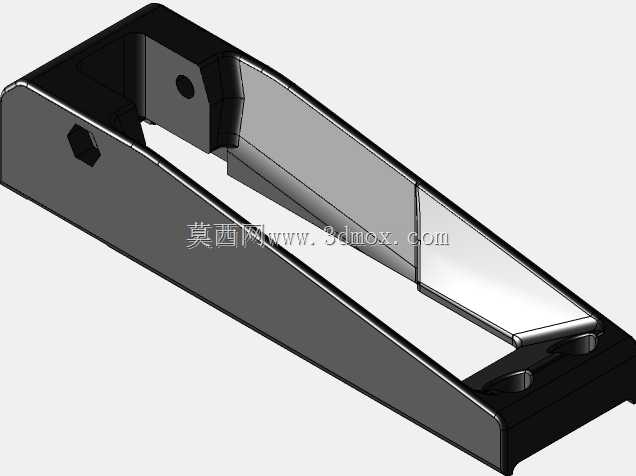

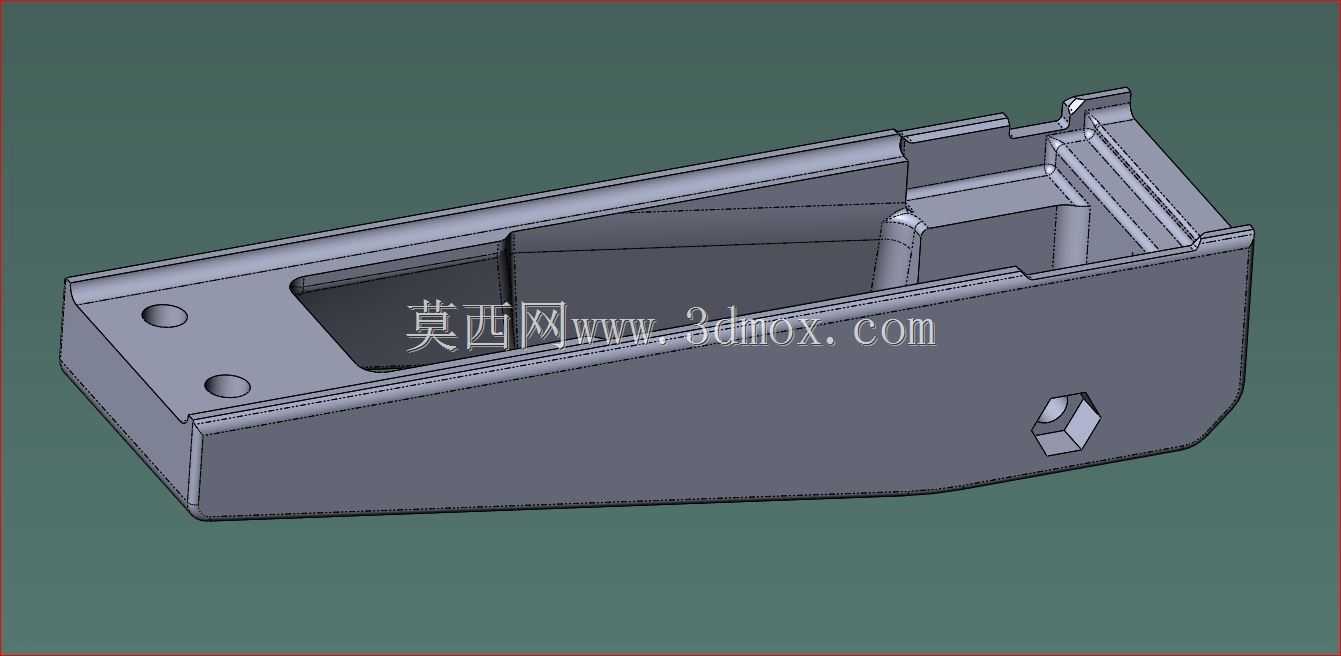

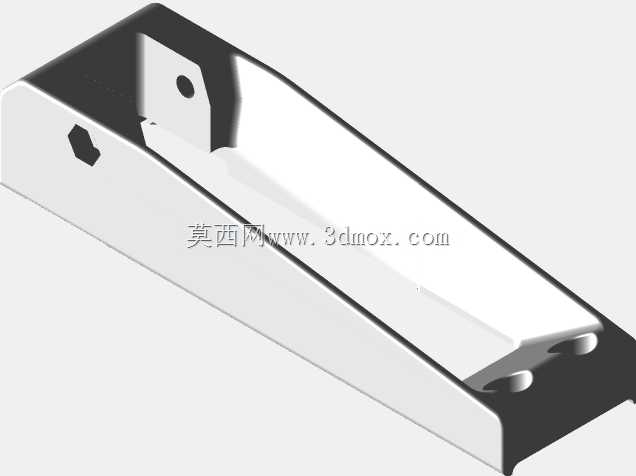

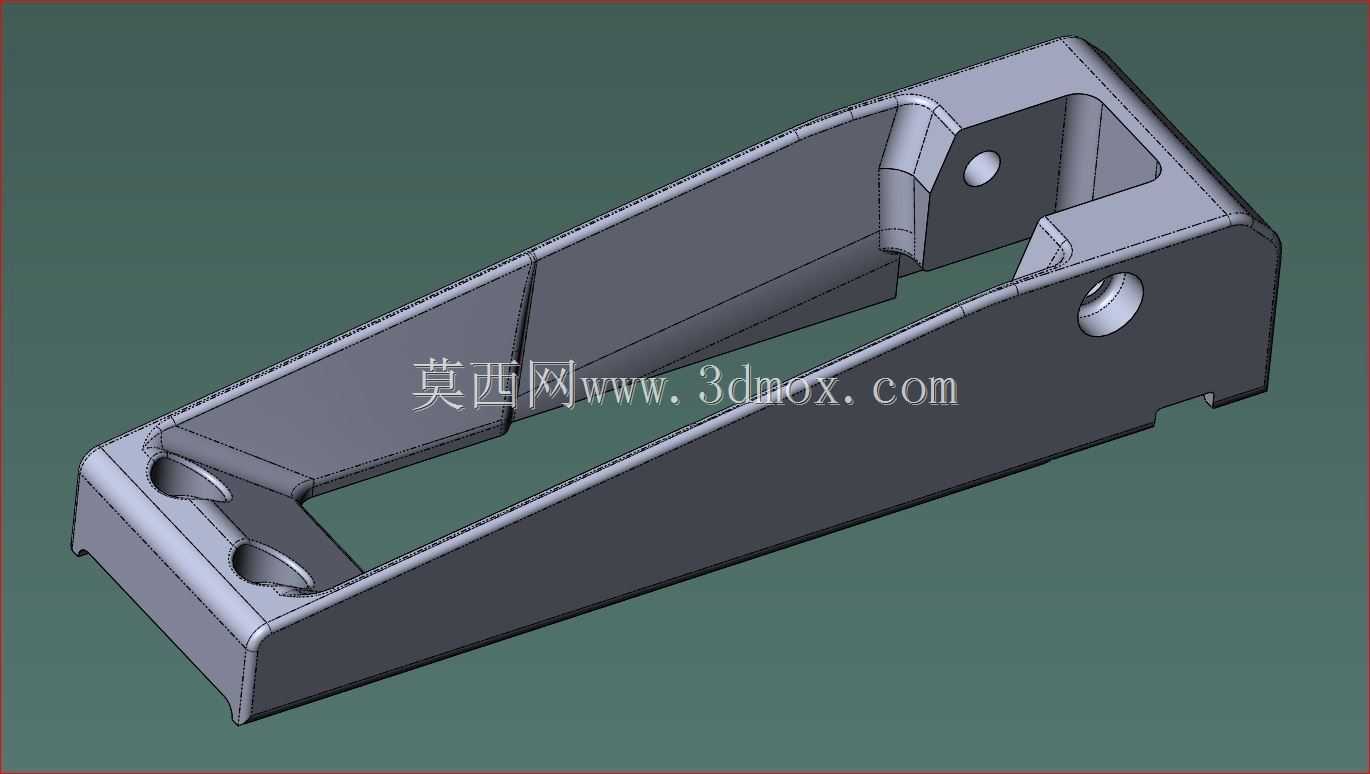

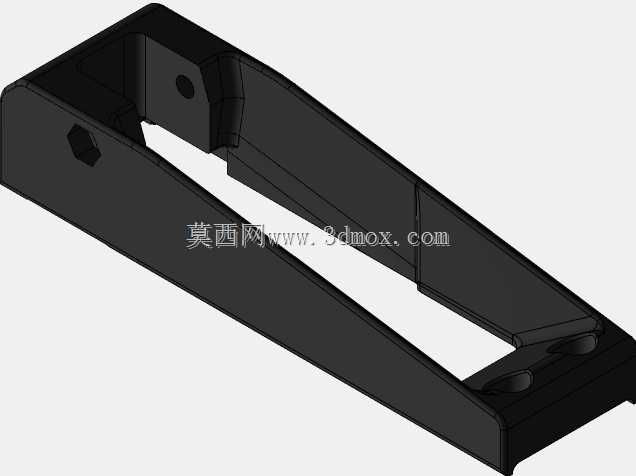

赛加20步枪弹匣井导向座结构件

　　该结构件为轻武器供弹系统的核心衔接部件，安装于枪械机匣下方的供弹开口位置，承担弹匣插入导向、供弹路径定位、弹匣锁紧支撑的多重作用，是保障供弹动作顺畅、避免卡弹故障的关键结构。从实际使用场景来看，该部件直接暴露在枪械操作的高频接触区域，日常使用中需要承受弹匣反复插拔的摩擦冲击、射击时的后坐力传导，以及野外环境下的粉尘、泥水侵蚀，因此结构设计上优先保障刚性与导向顺滑性，没有多余的装饰性结构，所有型面都服务于功能实现。

　　从结构功能特性来看，该构件整体采用楔形槽式主体结构，内部通腔为弹匣插入的导向通道，腔体内壁做了连续的拔模斜度设计，靠近弹匣插入端的开口尺寸略大于锁紧端尺寸，能够在弹匣快速插入时自动修正插入角度偏差，避免因对位不准导致的弹匣卡滞。构件上设置的三处圆形孔位分别承担不同功能：靠近上端面的两个沉头孔为机匣连接固定孔，用于将整个导向座锁紧在机匣的对应安装面上，孔位做了沉头设计可以让连接螺栓头部完全埋入构件表面，不会突出干涉弹匣的插拔动作；侧面的通孔为弹匣卡笋的让位孔，供卡笋结构穿过该孔卡入弹匣的定位卡槽，实现弹匣的锁紧固定，孔位的位置精度直接决定了弹匣锁紧后的间隙量，设计时需要严格控制孔位与导向腔内壁的位置度公差，避免出现弹匣锁紧晃动或者卡笋无法完全卡入的问题。

　　设计思路上完全围绕供弹动作的可靠性展开，导向腔的内壁转折处都做了圆角过渡处理，避免尖锐棱边刮擦弹匣壳体表面，同时减少应力集中提升构件整体抗冲击能力。构件的外侧轮廓完全匹配枪械护木与机匣的衔接曲面，安装后不会突出于枪械主体轮廓，避免携行时勾挂衣物或者装具。从安装边界来看，该构件的上端面为安装基准面，平面度要求控制在0.05mm以内，保证与机匣安装面完全贴合，避免出现缝隙导致泥沙进入机匣内部；构件的整体长度方向尺寸匹配标准弹匣的插入深度，导向腔的深度刚好覆盖弹匣上端的供弹唇口位置，能够在弹匣完全锁紧后对供弹唇口形成侧向支撑，避免射击过程中供弹唇口出现形变导致供弹故障。

　　在实际加工适配性上，该结构的壁厚设计均匀，主体壁厚保持在3mm左右，既能够保证足够的结构强度承受后坐冲击，也不会因为壁厚过大导致整体重量超标，适合采用铣削加工或者粉末冶金工艺成型。导向腔内部的加强筋结构沿长度方向布置，在不增加整体壁厚的前提下提升了构件的抗弯折能力，即使受到侧向撞击也不容易出现形变。构件的下端开口边缘做了倒角处理，在快速更换弹匣时，即使弹匣与开口存在一定的位置偏差，也能顺着倒角滑入导向腔，提升恶劣环境下换弹操作的容错率。

　　从装配关系来看，该构件安装后不需要额外调整位置，所有定位尺寸都在加工阶段保证，属于直接替换式的结构件，维护时只需要拧下固定螺栓即可完成拆卸更换，不需要对枪械其他部件进行修配。导向腔的内部尺寸与标准弹匣的外形尺寸保留了0.2mm的单边间隙，既能够保证弹匣插拔顺畅，也不会因为间隙过大导致弹匣出现径向晃动，影响供弹位置的一致性。侧面的卡笋让位孔边缘做了倒角处理，避免卡笋往复动作时被孔边棱边磨损，提升卡笋结构的使用寿命。
