槽型光电位置检测传感元件结构

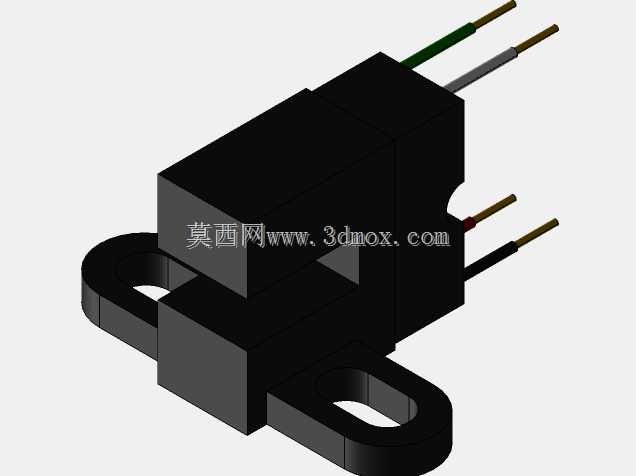

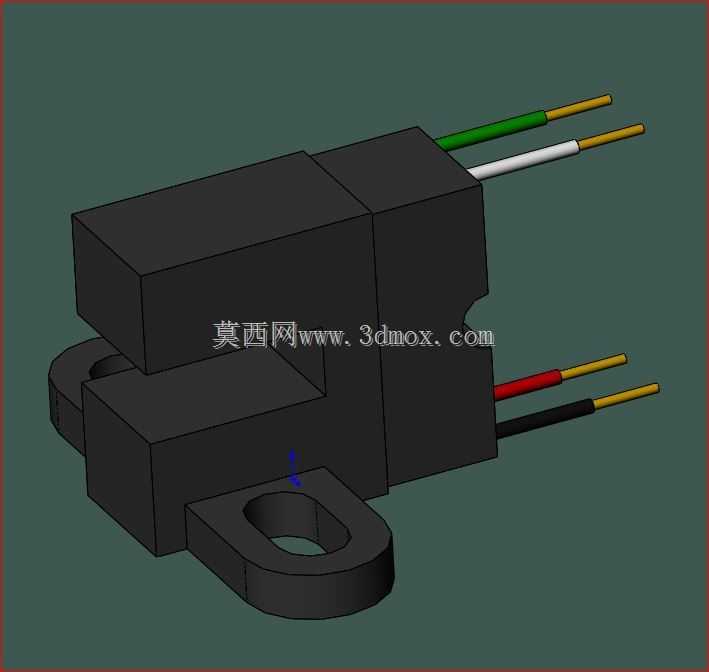

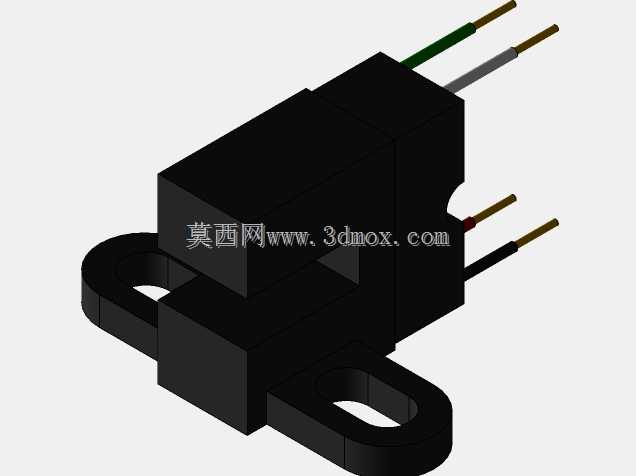

　　在自动化产线的位置检测工位、小型机电设备的行程限位环节、办公自动化设备的走纸位置判定场景里，这类槽型光电检测元件是出镜率极高的基础检测部件。从结构设计逻辑来看，这款元件采用U型槽体的一体化注塑壳体，槽口作为检测光通路的预留空间，当被检测物体从槽口中间穿过时，会阻断壳体内部发射端与接收端之间的红外光通路，接收端的光信号变化会转化为电信号输出，以此实现无接触式的位置判定，相比机械接触式的行程开关，这类光电检测元件没有机械磨损，响应速度更快，检测重复精度可以达到毫米级，长期运行的稳定性更有优势。

　　从安装边界来看，壳体底部延伸出带单安装孔的固定耳，安装孔为长圆形设计，允许安装时在小范围内调整位置，抵消安装支架的加工误差，安装时不需要额外制作复杂的转接件，直接通过单颗螺丝就可以将元件固定在设备的安装板上，固定耳的厚度与槽体底部的高度做了齐平设计，安装后元件主体不会出现倾斜偏移，保证槽口的光通路与被检测物体的运动轨迹垂直，避免出现检测误触发的情况。出线端采用四根不同颜色的引线做区分，分别对应电源正、电源负、信号输出、屏蔽层的接线定义，现场接线时可以通过线色快速区分接线点位，减少接线错误的概率，引线从壳体尾部平直引出，出线位置做了应力释放的倒角处理，设备运行过程中引线受到拉扯时，应力不会直接传递到壳体内部的电路板焊点上，提升引线连接的可靠性。

　　壳体整体采用黑色遮光工程塑料注塑成型，一方面可以阻挡外部环境的杂散光进入槽体内部，避免外界光线干扰接收端的光信号判定，另一方面工程塑料的绝缘性能可以满足低压直流供电场景下的绝缘要求，不需要额外做绝缘防护处理。槽体的上下两个臂分别内置红外发射管与接收管，两个臂的端面做了平齐处理，光通路的轴线与槽体底面平行，安装后只要保证被检测的挡片可以完全遮挡槽口的通光区域，就可以稳定触发信号，对挡片的材质没有严格要求，不管是金属薄片还是塑料挡片，只要可以完全遮挡光线就可以实现检测，适配不同设备的现有结构件，不需要额外定制专用的检测挡片。

　　在实际选型应用中，这类元件常被用在小型自动化设备的原点复位检测、传送带的物料到位检测、打印机的纸张位置检测、智能门锁的锁舌位置判定等场景，因为采用非接触检测的原理，检测过程中不会对被检测物体产生机械作用力，不会划伤工件表面，也不会因为长期摩擦接触导致元件损坏，适合高频次触发的检测工位。设计建模过程中，需要重点关注槽口的宽度尺寸、固定耳的安装孔中心到槽口端面的距离、引线的出线方向与直径参数，这些尺寸直接决定了元件能不能顺利安装到设备的预留位置，能不能保证检测位置的精度；同时壳体的棱角位置都做了小圆角过渡，既可以避免注塑生产时出现应力集中导致壳体开裂，也可以避免安装过程中锋利的棱角划伤操作人员。内部的电路板与光电元件完全封装在壳体内部，外部没有裸露的导电部件，日常使用中可以阻挡少量的粉尘与潮气侵入，适配普通工业车间的使用环境，不需要额外做密封防护结构。
