1-100V三位直插式电压指示模块结构设计

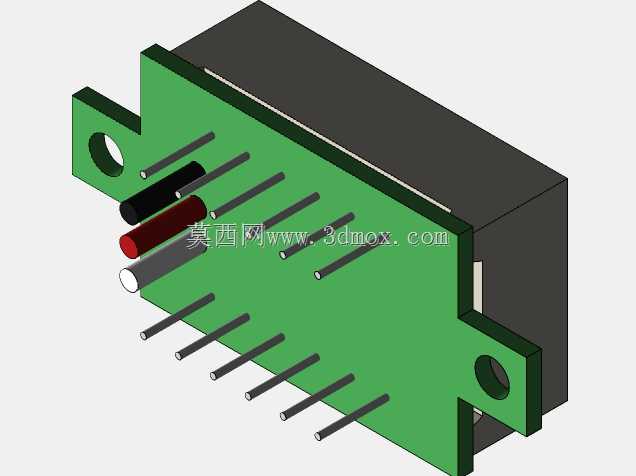

　　这款三位电压指示模块，核心适配1-100V直流回路的电压状态可视化需求，在通讯基站供电回路、工业控制板卡信号检测、低压配电终端状态指示这类场景中，常作为板载直装的状态反馈部件使用，不需要额外外接显示转接件，直接通过引脚焊接在主控PCB上就能完成电气连接，省去了外接显示模组的布线与固定工序。从结构设计逻辑来看，模块采用PCB基板加黑色绝缘塑封外壳的组合形式，绿色PCB基板作为核心载体，所有引脚、指示元件都直接焊接固定在基板上，外围的黑色塑封外壳一方面起到绝缘防护作用，避免板上其他金属部件触碰指示模块的焊点造成短路，另一方面也能约束模块的整体外形尺寸，让模块在密集排布的板卡空间里不会和周边元件产生干涉。

　　模块两侧延伸出带圆形安装孔的固定耳，安装孔的位置经过尺寸校核，刚好适配板卡上常用的M2螺丝固定位，除了引脚焊接的固定力之外，额外增加螺丝锁附的固定方式，能避免设备在运输、运行过程中受振动影响出现引脚脱焊、模块移位的问题，对于有抗振动要求的工业通讯类设备来说，这种双重固定的结构设计能大幅提升长期运行的可靠性。引脚排布采用单侧直插的设计，所有引脚统一从基板一侧伸出，引脚间距按照标准2.54mm排针间距设置，能直接匹配通用PCB的焊盘孔位，不需要额外定制转接板，焊接时可以直接使用波峰焊工艺完成批量焊接，适配规模化生产的装配需求。三个不同颜色的指示端分别对应不同的电压区间阈值，当回路电压达到对应阈值时，

　　对应位置的指示端就会给出明确的视觉反馈，现场调试、运维人员不需要外接万用表测量，直接观察模块的指示状态就能快速判断回路电压是否处于正常区间，能大幅提升现场排查故障的效率。在安装边界的尺寸控制上，模块整体的塑封外壳高度控制在常规板载元件的高度范围内，不会超出板卡的元件高度限制，两侧固定耳的伸出长度也做了优化，不会占用相邻元件的安装空间，在排布密集的通讯设备控制板上，也能找到合适的安装位置。基板上的焊点位置都做了绝缘距离校核，高压引脚和低压引脚之间的爬电距离满足低压电气设备的安全规范，不会出现高压串扰、电弧击穿的问题。塑封外壳和PCB基板之间采用卡扣配合的固定方式，不需要额外点胶固定，装配时直接将外壳卡扣压入基板对应的卡槽即可完成组装，

　　生产装配的工序更简单，后期如果需要维修更换模块内部的元件，也可以直接拆开外壳操作，不需要整体报废模块，能降低后期维护的成本。在实际选型应用中，这款模块可以直接替代传统的分立元件电压指示电路，原来需要用多个电阻、发光二极管搭建的指示电路，现在用这一个集成模块就能实现，能减少板卡上的元件数量，降低PCB布线的复杂度，同时也能减少分立元件焊接带来的虚焊、错焊风险，提升整板的生产良率。对于结构设计人员来说，这款模块的三维模型可以直接导入设备的整体装配文件中，提前校核安装空间、引脚对位、固定孔位置是否匹配，不需要手动测绘模块尺寸，能大幅缩短板卡结构设计的周期，避免因为元件尺寸测绘误差导致的板卡改版问题。
