壁挂式18U网络服务器机柜结构设计

这款壁挂式机柜主要面向中小规模网络布线、小型办公组网、门店弱电配套、边缘计算节点部署等场景使用，能够在有限的室内空间内完成交换机、路由器、小型机架式服务器、PDU电源模块、光纤配线架等标准19英寸机架设备的集中收纳与防护，解决零散设备摆放杂乱、布线混乱、易受外力磕碰、积灰难清理的实际运维痛点，尤其适合没有独立机房空间的沿街商铺、小微企业办公室、校园楼层弱电间、小区单元设备间等场景使用，无需占用地面空间，依托墙面挂载即可完成设备部署。

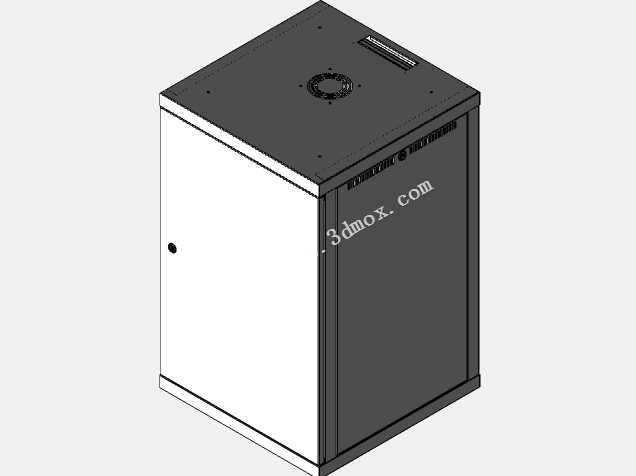

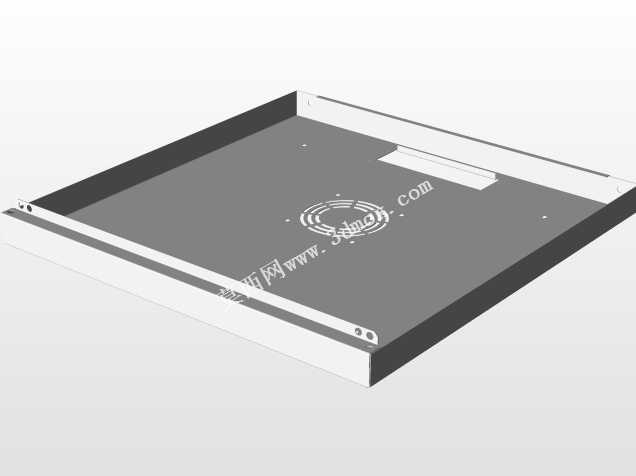

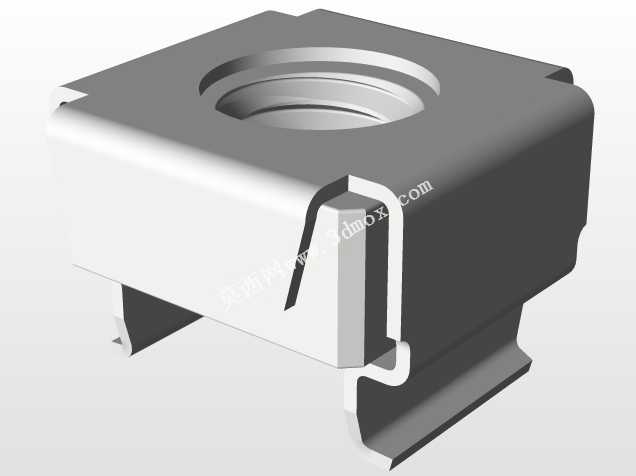

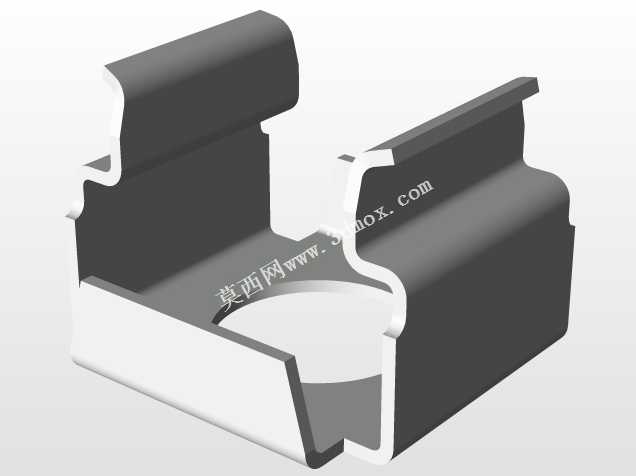

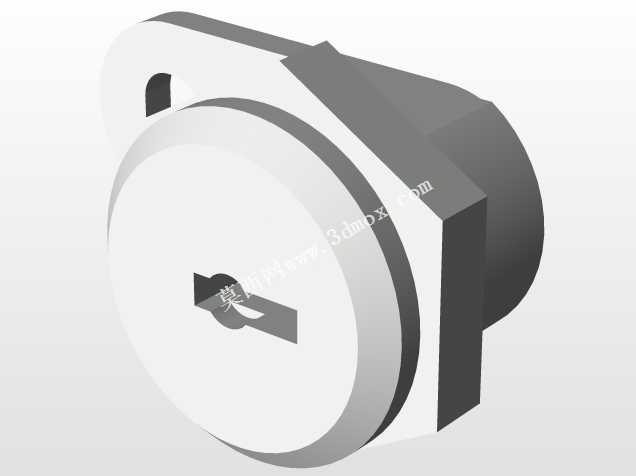

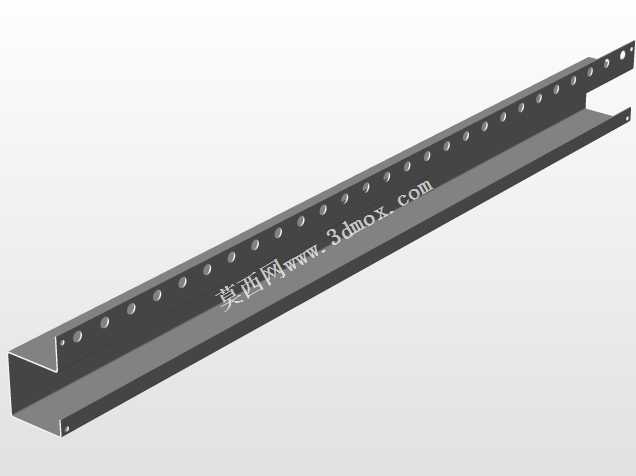

从功能特性来看，这款机柜采用封闭式柜体结构，正面配置带锁侧开柜门，日常运维时可直接开启柜门完成设备调试、跳线插拔操作，锁具结构能够避免非运维人员随意触碰内部设备，提升设备运行的安全性；柜体顶部预留散热风机安装位，可根据内部设备的发热量选配对应规格的轴流风机，配合柜体内部的自然通风间隙形成冷热空气流通路径，及时带走设备运行产生的热量，避免内部温度过高导致设备宕机、元器件老化加速的问题；柜体内部配置可调节安装立柱，能够根据不同设备的安装深度灵活调整固定位置，适配不同尺寸的机架式设备安装需求，立柱上预留标准方孔安装位，无需额外打孔即可快速完成设备固定。

设计过程中优先考虑壁挂安装的承重与安全需求，柜体整体采用加厚冷轧钢板弯折成型，背板预留多组壁挂固定孔位，能够匹配膨胀螺栓直接与实体墙面固定，安装边界充分考虑墙面承重要求，整体深度控制在合理范围，避免挂载后突出墙面过多影响通行；柜体边角做圆弧钝化处理，避免安装与运维过程中剐蹭伤人，柜门与柜体的衔接处采用隐藏式合页结构，外观整洁同时避免合页突出影响安装；柜体侧面预留线缆进出孔位，可根据布线方向选择对应位置的敲落孔穿入电源线、网线、光纤等线缆，配合机柜内部的理线架可完成线缆的规整梳理，让内部布线整齐有序，降低后期运维的排查难度。整体外形尺寸严格遵循19英寸机架安装标准，18U的安装高度能够满足多数小型组网场景的设备安装容量需求，既不会因为容量不足导致设备无法安装，也不会因为柜体过大造成空间浪费，壁挂安装的形式也让设备部署位置更加灵活，可根据现场布线的实际情况选择合适的墙面高度安装，方便日常运维操作。
