12转24V20A大功率DC-DC升压转换器

这款DC-DC升压转换装置，核心功能是将12V直流输入电压稳定转换为24V直流输出，额定输出电流可达20A，适配480W以内的24V直流负载供电需求，在车载改装、工业低压配电、户外移动供电、通信基站后备供电等场景中应用广泛。比如在柴油车车载设备加装场景中，原车蓄电池为12V输出，而车载电台、辅助照明、工控终端等设备多采用24V供电规格，该模块可直接完成电压匹配，无需额外更换供电电源；在工业现场分布式供电场景中，可将12V母线电压升压后为远端24V传感器、执行器供电，降低长距离低压传输的线损影响。

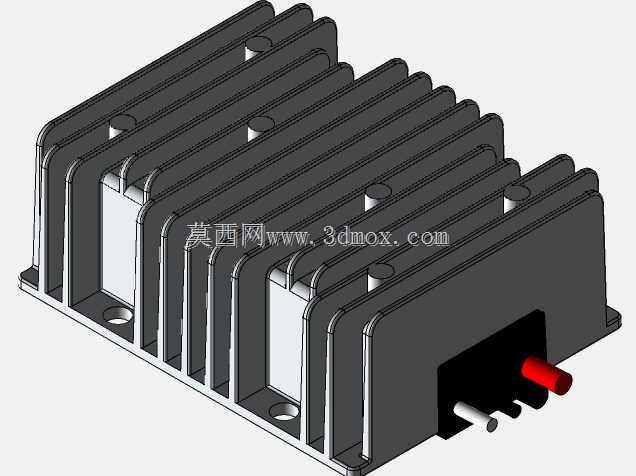

从结构设计来看，整体采用一体化挤压铝型材散热壳体，壳体表面排布多道平行散热鳍片，鳍片间距经过热仿真优化，既保证足够的散热接触面积，又避免间距过小积灰影响散热效率，满负载运行时可通过自然对流将功率器件的结温控制在安全阈值内，无需额外加装散热风扇，提升了装置在多尘、高振动场景下的运行可靠性。壳体两端预留带沉台的安装孔位，安装孔的位置公差按照通用工业电源模块的安装规范设计，可直接适配市面常见的电源安装支架，安装时沉台结构可将固定螺栓头部完全埋入壳体表面，不会突出干涉周边布线或其他器件。

输出端采用不同规格的接线端子区分正负极与接线功能，红色端子对应输出正极，黑色端子对应输入输出负极，不同线径的接线端子可适配不同载流量的导线压接，避免接线时出现极性反接的操作失误。内部功率回路采用多层PCB布局，功率器件与铝制壳体之间填充高导热硅胶垫，将器件工作产生的热量快速传导至外部散热鳍片，控制回路与功率回路之间做了物理隔离，降低功率开关动作时的电磁干扰对控制信号的影响，保证输出电压的纹波控制在合理范围内，不会对后端敏感电子设备造成供电干扰。

在安装边界设计上，整体外形为规整长方体结构，鳍片边缘做了圆角钝化处理，避免安装作业时划伤操作人员，壳体侧面无突出结构，可紧密并排安装在电控柜的标准导轨旁，相邻模块之间仅需预留5mm的通风间隙即可满足散热要求，适配紧凑空间内的多模块集成安装需求。接线端的出线方向垂直于安装面，接线完成后导线弯折半径可控制在合理范围，不会出现导线过度弯折导致的线芯断裂隐患。
