装甲车辆载烟雾气溶胶滤网发射装置

　　在地面装甲装备的近距防护体系中，这类搭载于车体外侧的发射装置是被动防护链路里的核心执行部件，区别于主动拦截系统的硬杀伤逻辑，它依靠快速释放遮蔽介质实现光学、红外波段的信号屏蔽，为车辆提供应急隐蔽、规避制导武器锁定的窗口。从结构设计逻辑来看，整套发射装置采用模块化集成思路，主体基座采用高强度铸铝材质一体铣削成型，兼顾抗冲击性能与轻量化要求，避免额外增加车体侧装甲的负载负担，基座上预留的多组发射筒安装位采用等距排布设计，每个发射筒的轴线与车体水平面保持固定仰角，同时在水平方向覆盖车辆侧前方120度的扇形遮蔽范围，确保发射后的烟幕弹能够在车辆行进方向前方3-8米距离处形成连续的遮蔽带，不会因为车辆行进速度变化出现烟幕缺口。

　　安装边界的设计充分考虑了装甲车辆的改装适配性，基座底部的安装法兰采用标准化螺栓孔位布局，孔位间距与现役轮式、履带式装甲车辆的侧装武器站、附加装甲挂点完全兼容，不需要对车体原有结构进行打孔焊接改装，仅通过配套的高强度防松螺栓即可完成固定，整套装置突出车体侧面的厚度控制在180mm以内，不会超出车辆原有外廓尺寸，避免在复杂地形通行时与障碍物发生剐蹭，同时发射筒的尾部与车体表面预留了25mm的安全间隙，能够避免发射时的后坐冲击力直接传导到车体蒙皮，也给后续的线路检修、发射筒更换留出操作空间。

　　功能层面的设计覆盖了多场景使用需求，发射筒内部兼容常规烟雾弹、气溶胶滤网弹两种弹药，其中气溶胶滤网弹在释放后能够形成带有吸附性的微颗粒遮蔽层，不仅可以遮挡可见光、红外探测信号，还能对激光制导信号产生散射衰减作用，相比传统烟雾弹的遮蔽时长提升40%以上。装置的控制线路采用防水航空插头与车载防护系统连接，接口处设计有橡胶密封护套，能够满足雨天、涉水环境下的绝缘防护要求，发射触发逻辑与车载告警系统联动，当激光告警、红外告警设备探测到来袭制导信号时，系统可自动匹配对应方向的发射筒完成击发，也支持乘员手动选择发射数量、发射区域，应对不同的战术场景。

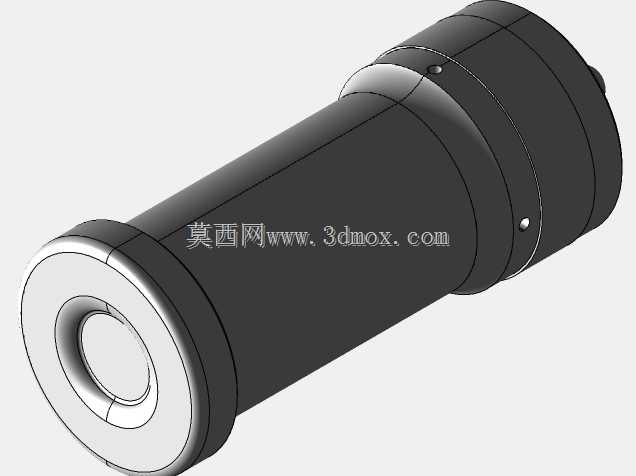

　　从结构细节来看，每个发射筒的口部都设计有可自动弹开的防尘盖，平时处于闭合状态，能够阻挡沙尘、雨水进入发射筒内部，避免弹药受潮或者击发机构卡滞，击发瞬间的火药燃气压力会自动冲开防尘盖，不需要额外的手动操作步骤。基座内部的击发线路采用冗余设计，每一个发射筒的击发回路都有独立的保险装置，单个回路出现故障不会影响其他发射筒的正常使用，日常维护时只需要打开基座侧面的检修盖板，即可完成线路检测、击发针更换等操作，不需要将整套装置从车体上拆卸下来，适配野外驻训、战场环境下的快速维修需求。

　　考虑到装甲车辆在行进过程中会面临剧烈的振动冲击，整套装置的所有连接部位都加装了阻尼减震垫片，发射筒与基座的配合面采用公差带为H7/g6的间隙配合，既保证安装定位的精度，也能抵消部分振动带来的结构应力，避免长时间使用后出现螺栓松动、发射角度偏移的问题。装置的外表面采用与车体一致的哑光迷彩防腐涂层，涂层厚度控制在80-120μm，能够耐受碎石冲击、盐碱环境腐蚀，不会因为长期户外使用出现涂层脱落、基体锈蚀的情况，适配不同地域的作战使用环境。
