通讯设备卡扣式安装固定支架结构设计

项目分类:通讯工具类 发布时间:2022-06-09 ID:657656
  • 通讯设备卡扣式安装固定支架结构设计
  • 通讯设备卡扣式安装固定支架结构设计
  • 通讯设备卡扣式安装固定支架结构设计
  • 通讯设备卡扣式安装固定支架结构设计
  • 通讯设备卡扣式安装固定支架结构设计

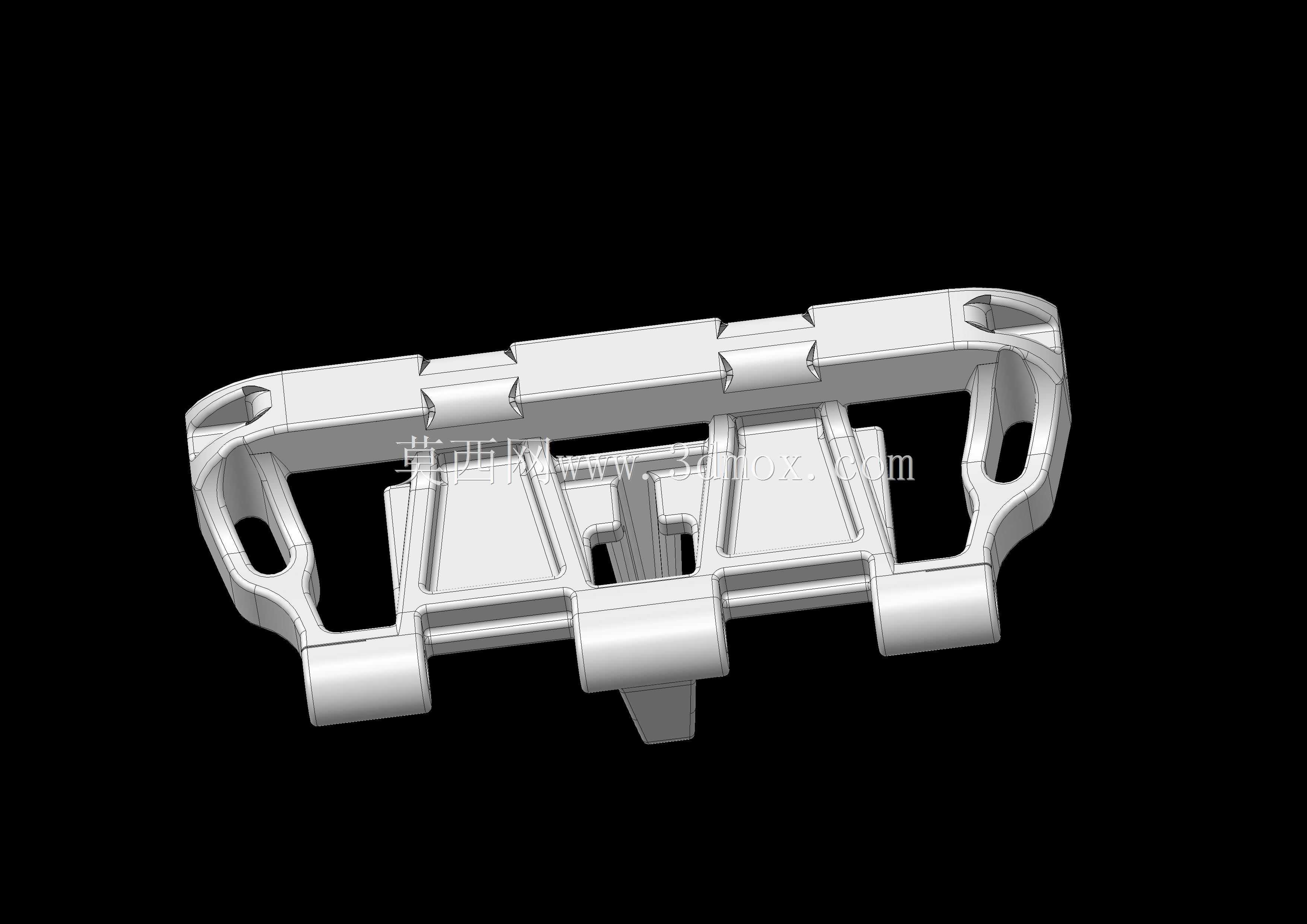

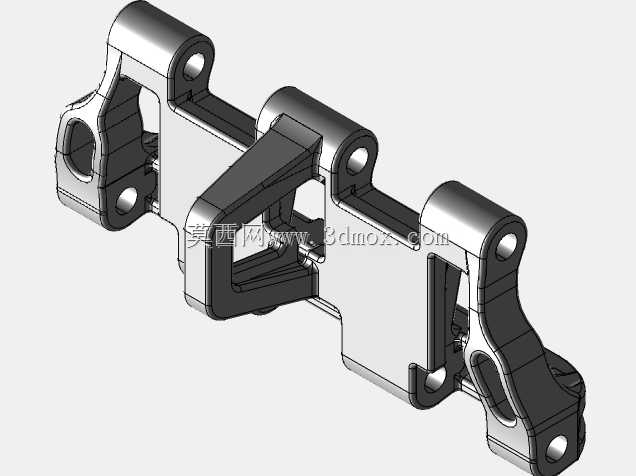

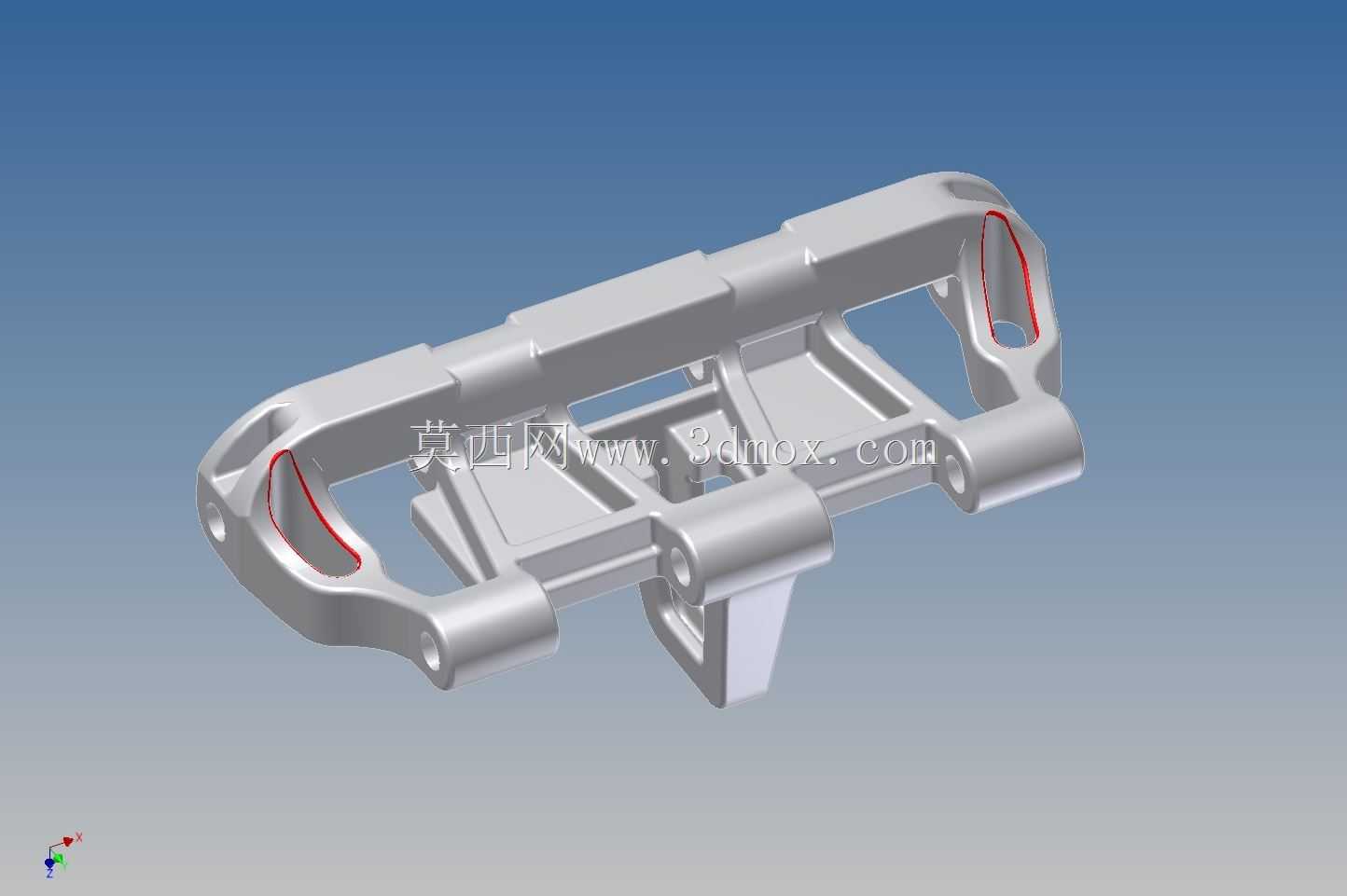

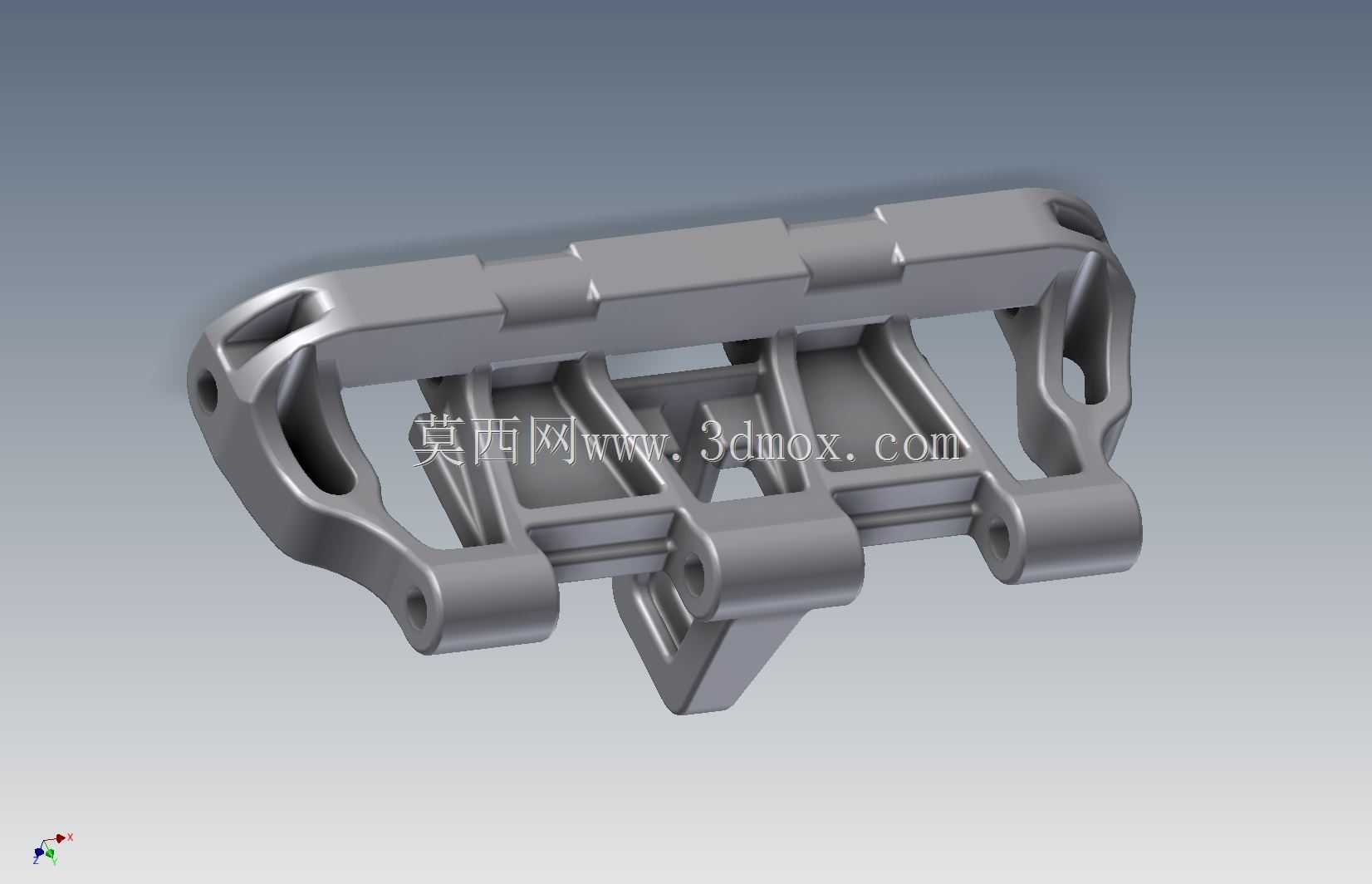

  在户外通讯基站、室内弱电布线、便携通讯终端的配套安装场景中,这类卡扣式固定支架是承担模块定位、载荷分散、快装快拆功能的核心结构件,日常运维中不需要额外紧固件就能完成模块的装拆,大幅降低高空作业、狭小布线空间内的操作难度。从实际使用需求出发,这个支架的设计首先要匹配对应通讯模块的安装边界,主体框架采用对称式镂空结构,两侧的弧形让位槽是为了避开模块侧边的接线端口与散热鳍片,避免安装后干涉线缆插拔或者阻挡散热风道,中间的多道横向加强筋沿着支架受力方向排布,在不增加整体壁厚的前提下提升抗弯扭强度,毕竟户外场景下支架要承受模块自重、风载、温度形变带来的复合应力,单纯靠实心结构不仅会增加材料成本,还会因为壁厚不均导致注塑成型时出现缩痕、

  内应力集中的问题。支架底部的两个圆柱凸台是定位安装轴,对应设备仓内的预装卡槽,安装时只需要将凸台对准卡槽推入,顶部的几处弹性卡扣就会自动卡入模块对应的限位槽内,不需要螺丝锁紧,徒手就能完成装配,拆卸时只需要按压卡扣的解锁位就能直接取下模块,适合通讯设备日常运维中频繁更换模块、调试线路的操作需求。设计过程中需要重点控制几个关键尺寸:首先是两个定位凸台的中心距公差要控制在±0.1mm以内,否则会出现安装卡滞或者装配后旷量过大的问题,凸台的导入端做了15度的倒角,方便安装时自动对中,减少对位难度;其次是顶部卡扣的变形量要控制在材料许用应变范围内,采用常用的工程塑料材质时,卡扣的悬臂厚度设计为1.8mm,解锁行程控制在2.2mm,

  既保证装配后有足够的扣合力,不会因为设备振动出现松脱,又能避免多次拆装后卡扣出现疲劳断裂。支架两侧的镂空开孔一方面是为了减轻整体重量,单支架重量控制在15g以内,批量应用时能降低整体设备的自重负载,另一方面开孔位置刚好对应模块的发热区域,能让空气流通带走模块工作时产生的热量,避免热量在支架与模块的接触面堆积。考虑到不同安装场景的兼容性,支架的整体外轮廓做了圆角过渡,没有尖锐的棱角,避免安装时划伤操作人员或者破坏线缆的绝缘层,框架边缘的止位筋能在模块安装到位后提供硬限位,防止卡扣过度受力导致损坏。在结构校核阶段,需要模拟1.5倍额定载荷下的支架形变,确保最大形变位置的位移量不超过0.3mm,不会因为形变导致模块移位、接触不良,

  同时要做1000次拆装循环的疲劳仿真,验证卡扣位置的残余变形量不超过0.05mm,满足通讯设备全生命周期内的运维拆装需求。这类支架的设计不需要追求复杂的外形,所有结构特征都围绕安装便捷性、结构可靠性、环境适应性三个核心目标展开,每一处的壁厚、倒角、筋位排布都对应实际使用中的具体需求,没有多余的装饰性结构,完全服务于功能实现。
