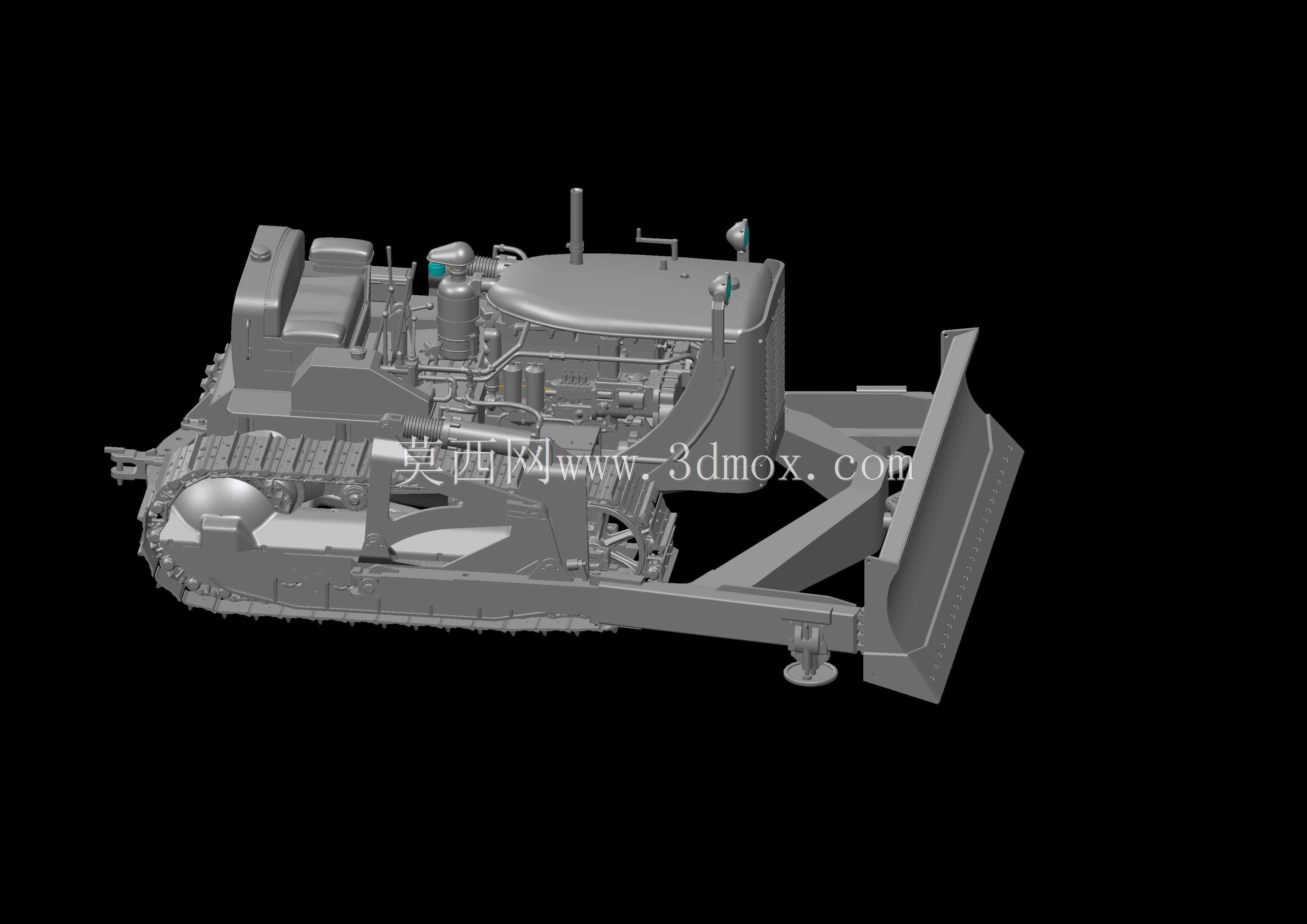

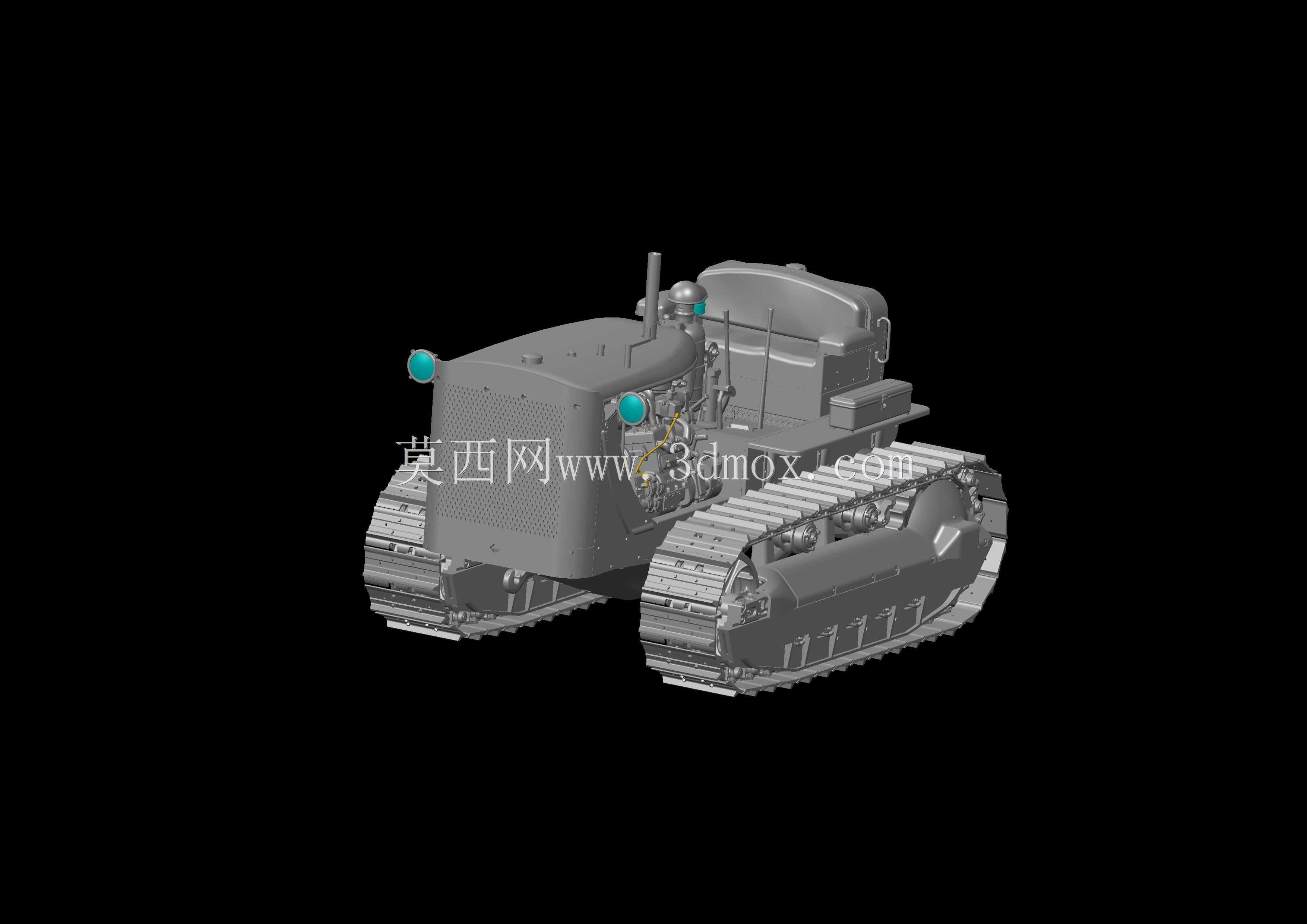

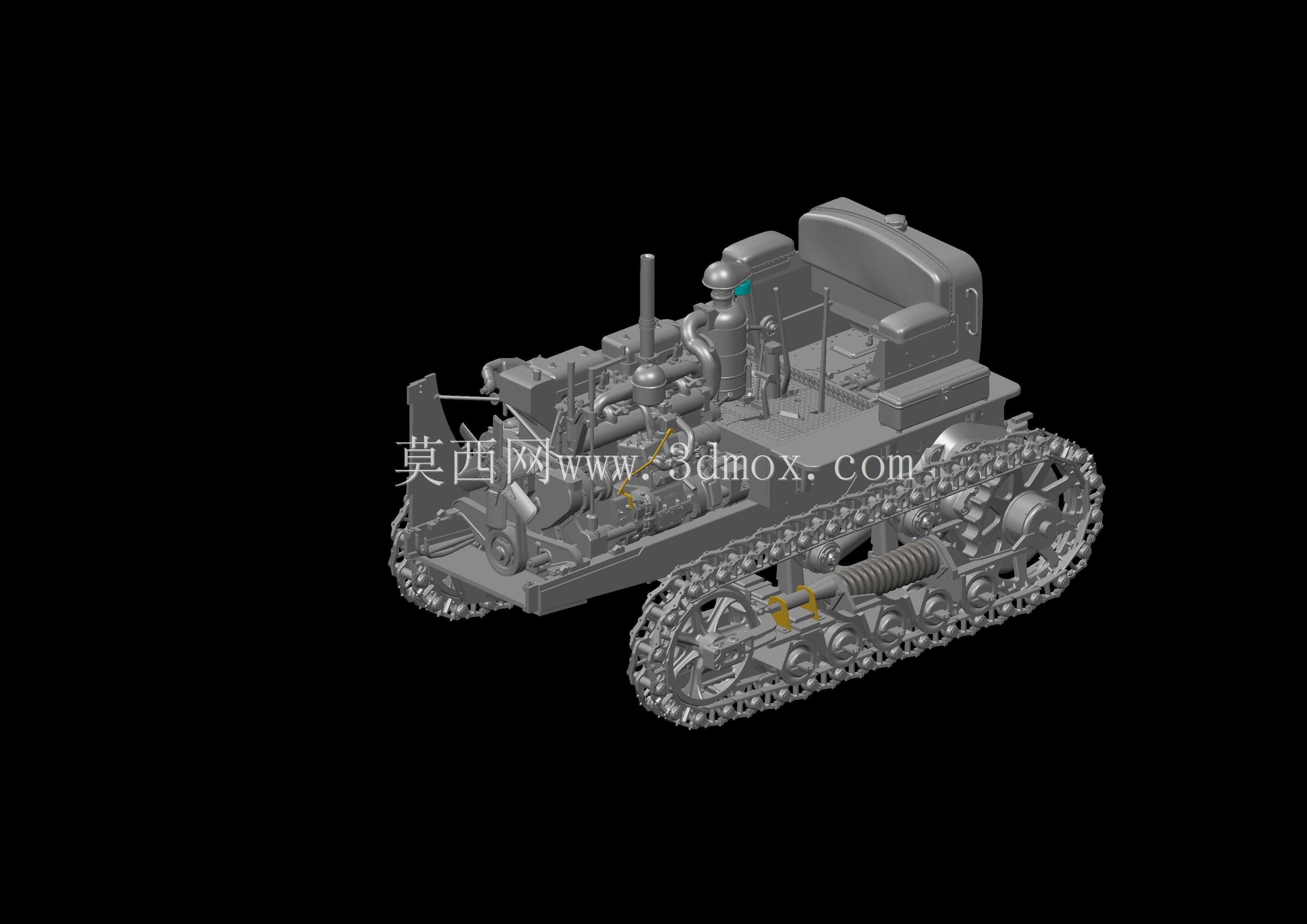

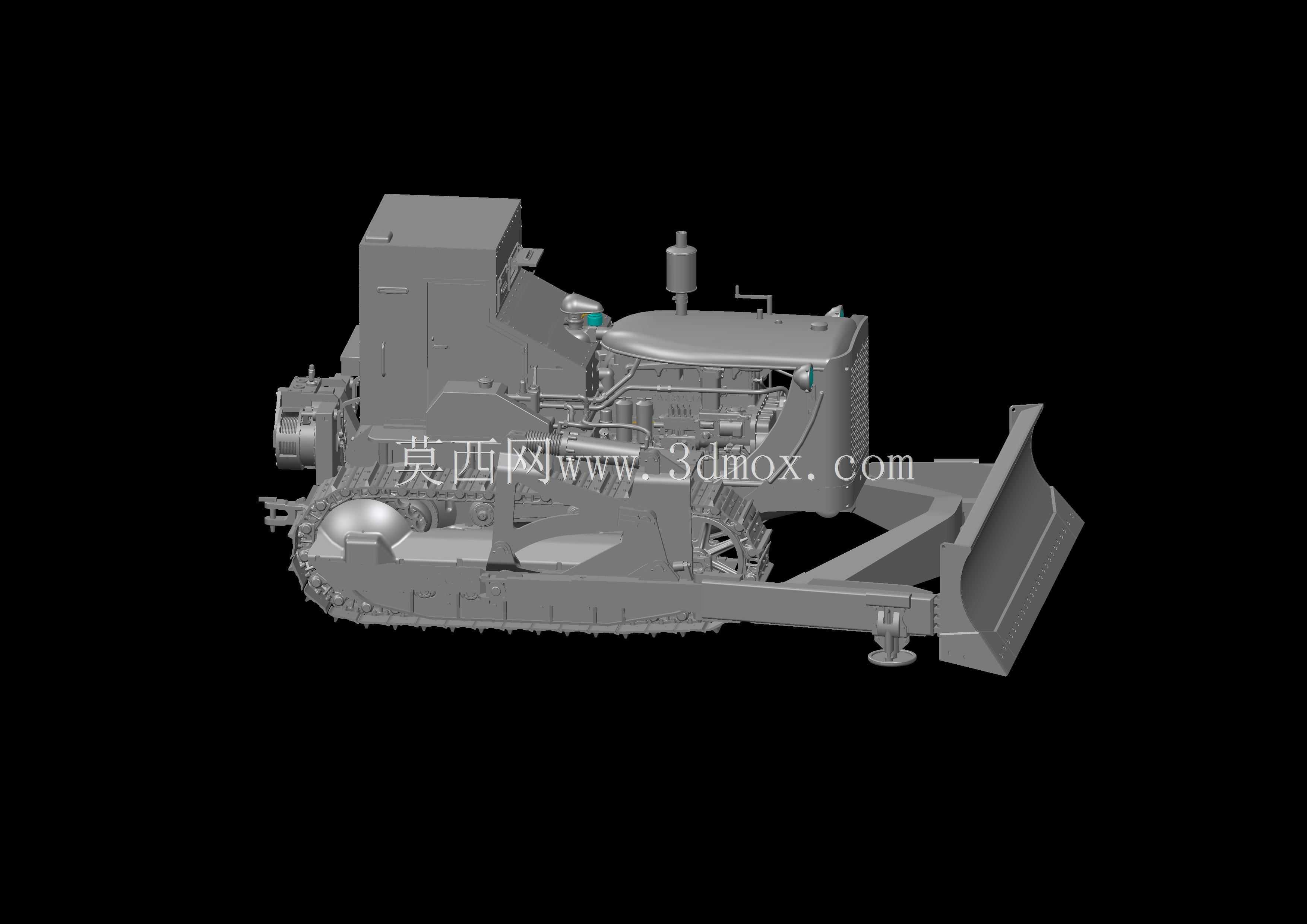

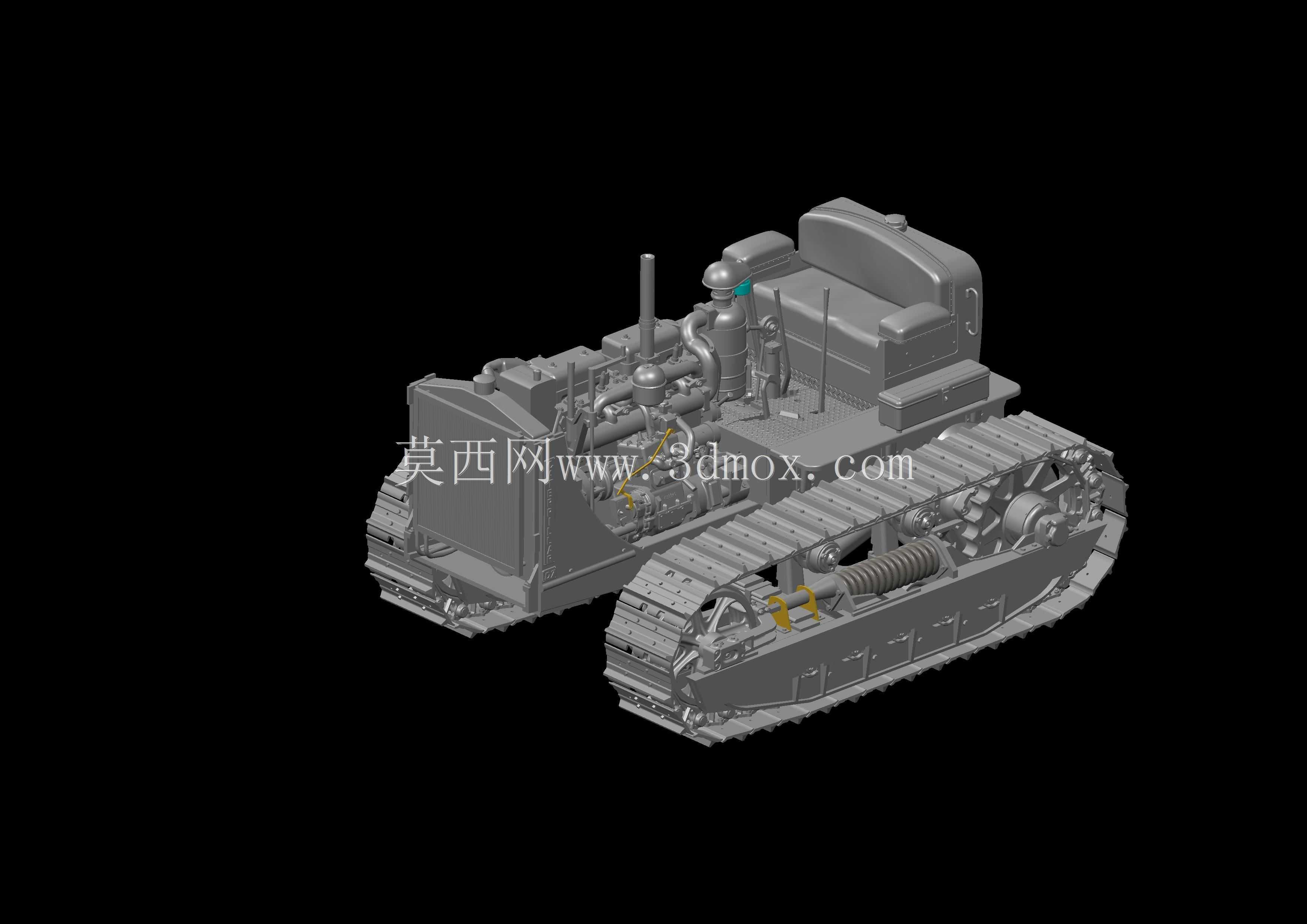

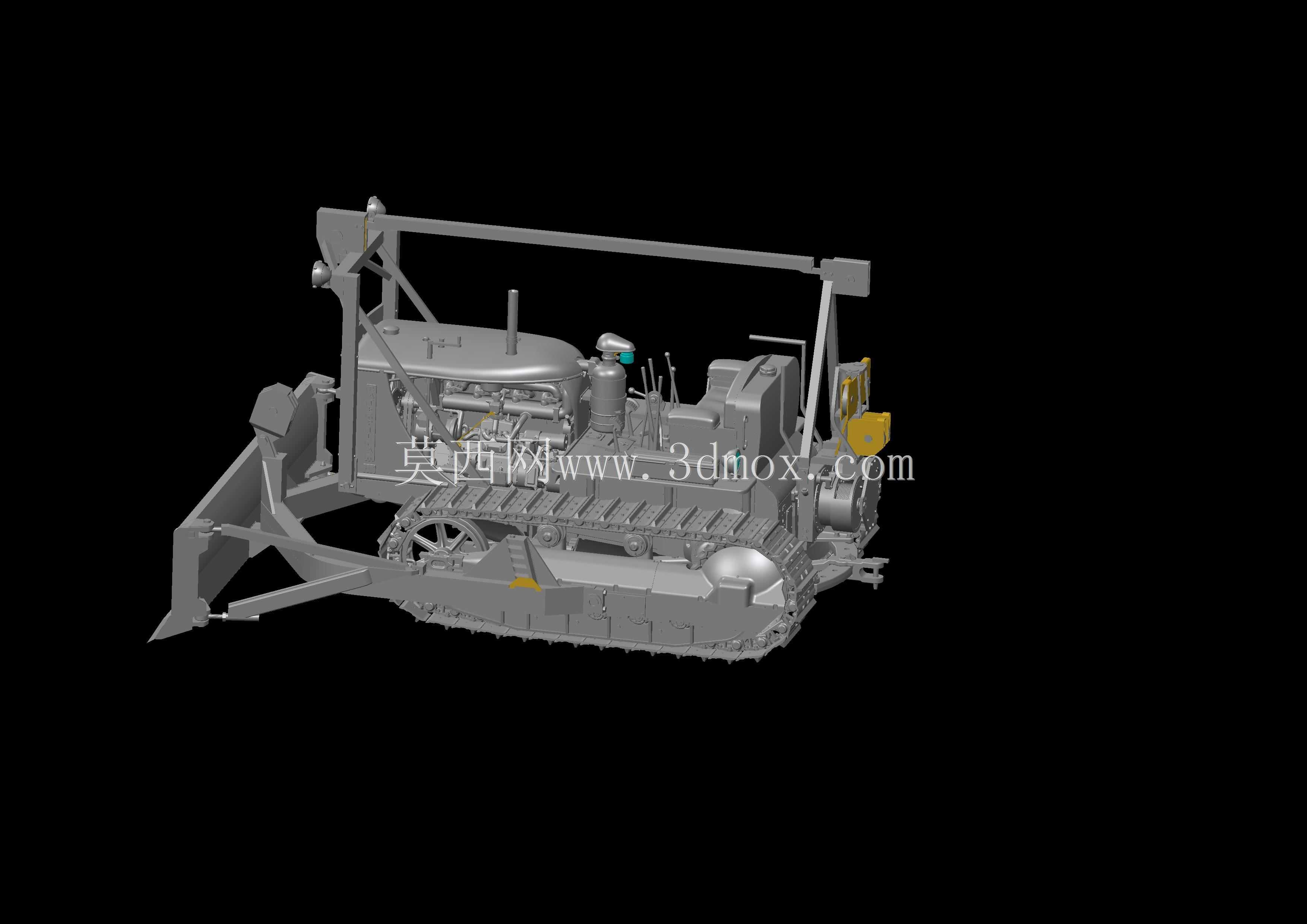

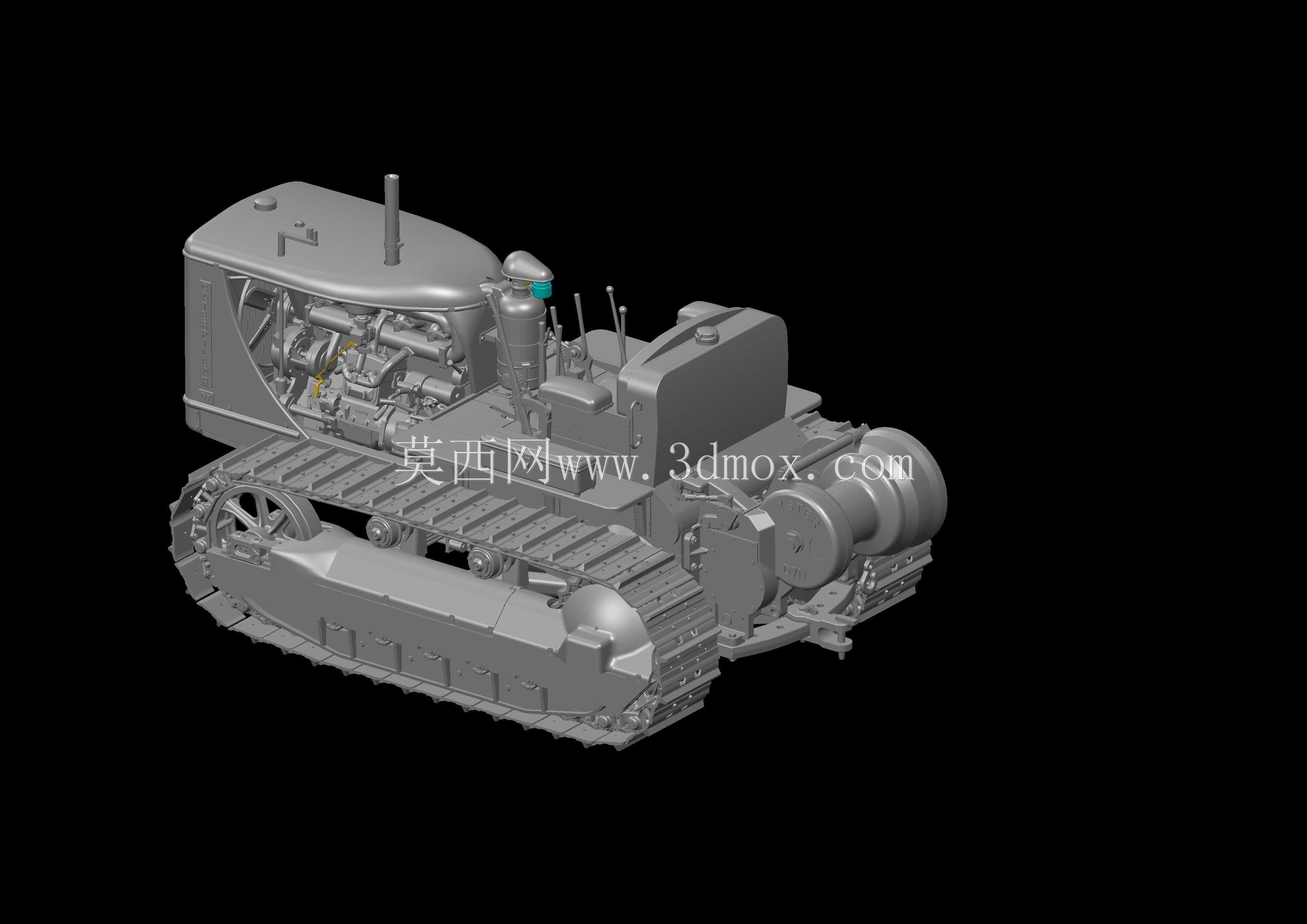

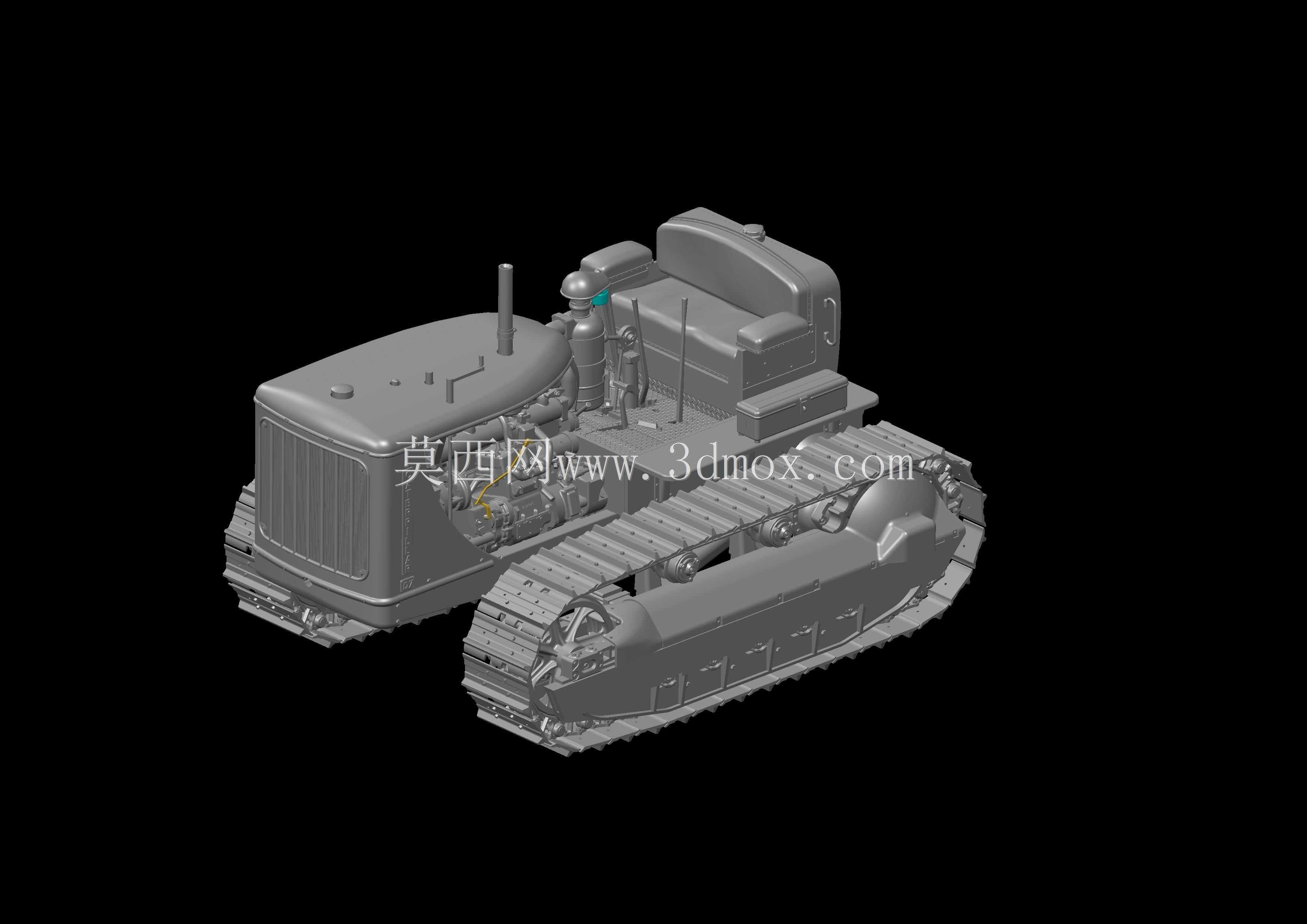

卡特彼勒D7履带式推土机工业三维建模

　　这款履带式工程作业机械的三维建模，核心围绕野外非铺装路面的重载作业需求搭建，首先从行走系统的适配性出发，履带板的接地比压参数经过反复校核，针对泥泞、松软沙土、碎石坡面等复杂工况，将履带接地长度与轨距的比例控制在合理区间，避免作业时出现沉陷、侧滑风险，支重轮、托链轮、引导轮的排布完全参照实车的载荷分布逻辑，每一个轮系的安装座都预留了润滑脂加注通道的结构空间，驱动轮的齿形与履带销的啮合间隙按照工程实际公差设定，保证传动过程中不会出现卡滞、跳齿问题。

　　动力舱部分的建模还原了直列柴油发动机的安装布局，发动机与飞轮壳、主离合器、变速器的连接法兰面严格对齐同轴度公差，冷却系统的散热器、风扇导风罩的位置匹配发动机的热管理需求，排气系统的立式排气管布置在舱体右侧，避开驾驶员操作视野范围，同时预留了消音器的安装固定位。燃油箱与液压油箱分别布置在机身两侧的配重区域，既平衡了整机前后重量分布，也缩短了液压管路的走线长度，减少沿程压力损失，液压系统的控制阀组安装在驾驶座下方的舱体内，操纵杆的连接铰点位置按照人机工程学设定，保证驾驶员操作时的行程处于舒适区间。

　　前部工作装置的推土铲采用弧形曲面设计，曲面曲率经过作业阻力仿真优化，推土时土壤可沿曲面顺畅抬升、滚落，减少铲刀粘附阻力，推土铲的提升油缸、倾斜油缸的铰接点位置经过运动学校核，保证铲刀最大提升高度、最大入土深度、侧倾角度都满足实际作业参数，油缸的安装支座与机身纵梁采用一体化焊接结构的建模逻辑，避免应力集中导致的结构开裂。机身尾部预留了卷扬装置的安装接口，可搭配绞盘完成自救、拖拽重物等辅助作业，卷扬的传动齿轮组与动力输出轴的连接结构完整还原，制动机构的安装位置也做了细节呈现。

　　建模过程中对整机的安装边界做了严格把控，所有外露部件的轮廓都控制在实车的外形尺寸范围内，履带外侧与机身侧板的间隙预留了碎石甩出的安全空间，发动机舱的检修舱盖开启角度满足日常维护的操作空间需求，驾驶区域的操纵台、座椅、扶手的位置都按照实际操作视野校核，保证驾驶员前方视野无遮挡，可清晰观察推土铲的作业状态。行走系统的张紧装置采用液压张紧结构建模，张紧油缸的行程可适配履带磨损后的张紧度调节需求，引导轮的滑动导轨面预留了耐磨衬板的安装厚度，保证长期磨损后可更换衬板无需更换整体结构。

　　从结构设计的细节来看，机身的主纵梁采用箱型截面结构，截面厚度根据不同区域的载荷大小做了差异化设定，承受推土作业反力的前部梁段加厚处理，尾部安装卷扬的区域也做了加强筋布置，所有的焊接坡口位置都在模型中做了简化呈现，方便后续出工程图时标注焊接要求。电气系统的线束走向沿着机身内侧的线槽布置，避开高温的排气区域与运动的铰接部件，蓄电池安装在机身右侧的舱体内，与启动电机的接线距离控制在合理范围，减少线路压降。空气滤清器的进气口布置在舱体顶部的高位区域，避免作业时扬尘进入发动机，进气管道的弯折角度符合气流顺畅通过的要求，减少进气阻力。

　　这款模型可用于工程机械的结构教学、作业仿真分析、改装方案验证等场景，建模时所有部件的装配关系都按照实际装配逻辑设定，不存在干涉问题，运动部件的运动副设置完整，可直接导入仿真软件完成行走、推土、铲刀升降等动作的模拟，对于从事重型工程机械设计、履带设备研发的从业者来说，可直接参考其结构布局完成同类型设备的方案迭代，也可作为虚拟实训的设备模型使用，帮助操作人员熟悉设备的结构组成与部件位置。
