山地自行车双冠叉定制加工型腔结构

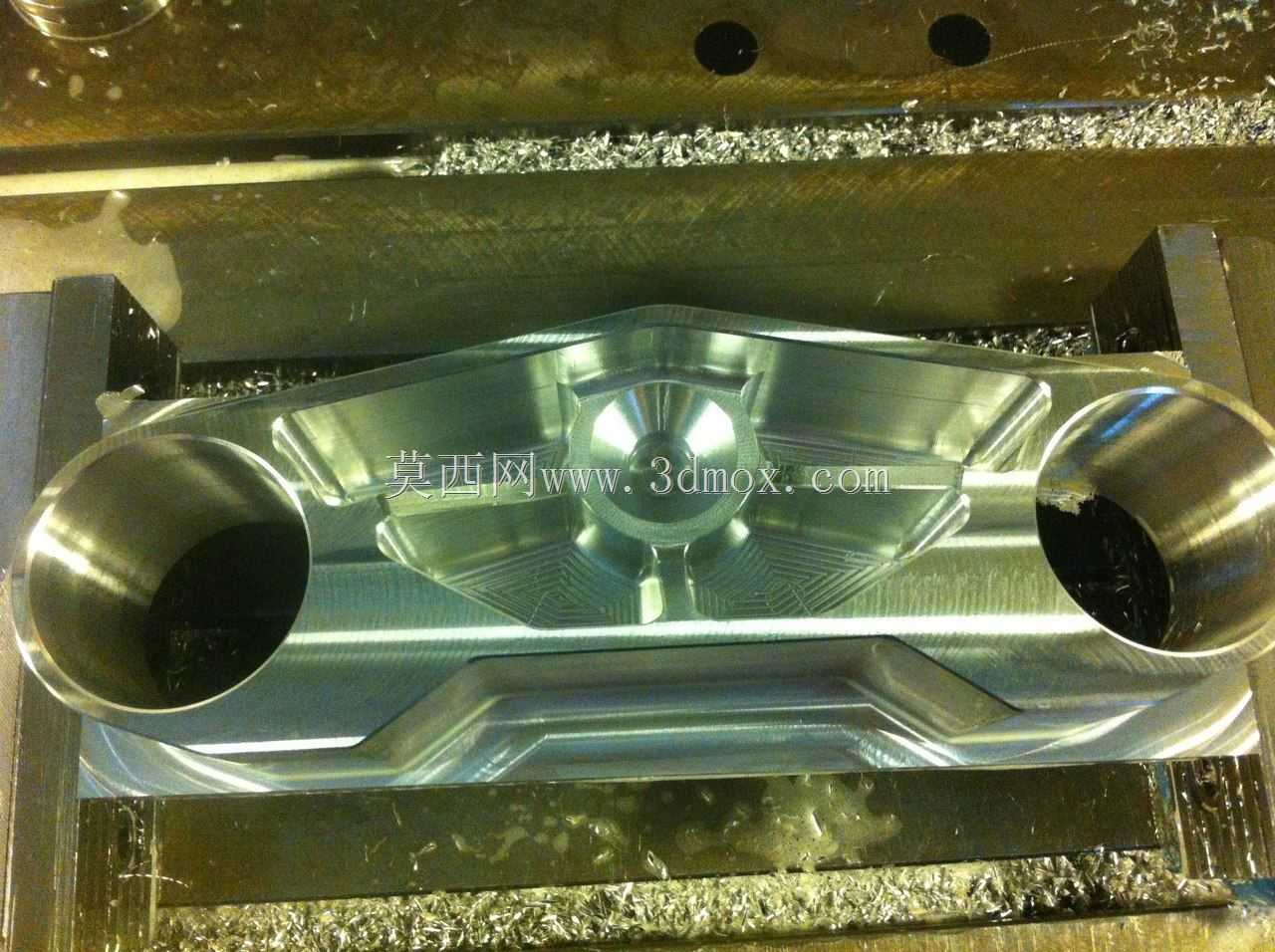

　　这套结构对应山地自行车双冠叉的定制加工成型型腔，是前叉批量生产环节中核心的成型工装部件，日常应用在山地自行车整车制造的前叉零部件加工工序中，适配高强度越野级山地车的前叉生产需求。双冠叉本身是重度越野山地车、速降山地车的核心受力部件，相比普通单肩前叉，双冠结构能提供更高的侧向刚性，在飞包落差、乱石路段骑行时可抵消前轮受到的多向冲击载荷，避免前叉肩台部位出现应力断裂风险，对应的加工型腔直接决定了成型后双冠叉的外形精度、装配贴合度与结构强度冗余。从结构设计逻辑来看，型腔的主体成型面完全贴合双冠叉的肩台与叉桥过渡轮廓，中间区域的凸起成型结构对应双冠叉的立管安装位，两侧对称的圆弧型腔对应叉肩与叉管的连接过渡段，所有过渡圆角均做了等R处理，

　　避免成型过程中出现应力集中点，同时加工时的走刀路径完全沿零件受力方向排布，减少后续切削加工的余量残留。型腔两侧的大直径圆孔位是加工时的装夹定位基准，加工前通过这两个孔位将模坯固定在CNC加工中心的工作台上，找正后可一次性完成整个成型面的精加工，避免二次装夹带来的形位公差偏移。型腔周边预留的排屑槽结构，是加工过程中铝屑、切削液的排出通道，精加工时金属碎屑可顺着槽体快速流出成型区域，不会在型腔表面留下刮痕，保证成型后零件的表面粗糙度符合装配要求。从安装边界来看，整个型腔的外形尺寸适配常规立式加工中心的工作台行程，装夹时不需要额外加装延长工装，定位孔的中心距与通用机床夹具的定位销尺寸完全匹配，换产时可快速完成装夹找正，缩短工装调试周期。

　　成型面的尺寸公差控制在±0.02mm范围内，成型后的双冠叉肩台平面度可满足碗组安装的精度要求，叉管安装位的同轴度偏差不会超过0.01mm，避免后续装配时出现叉管偏转、转向卡滞的问题。在实际生产场景中，这类定制型腔多用于小批量定制款双冠叉的试生产与小批量供货，相比开模压铸的生产方式，CNC直接加工型腔后进行零件切削成型的周期更短，可快速响应定制化的车型设计需求，针对不同头管角度、不同叉管偏移量的双冠叉设计，只需要调整型腔的成型面轮廓即可快速完成工装调整，不需要重新制作压铸模具，大幅压缩定制车型的研发周期。型腔表面的抛光处理是为了减少加工时的刀具摩擦，同时避免成型后的零件表面出现刀纹残留，减少后续表面处理的打磨工作量，叉桥位置的加强筋成型槽，对应双冠叉叉桥部位的加强结构，可在不增加零件重量的前提下提升叉桥的抗扭刚性，应对越野骑行时前轮受到的侧向冲击力。
