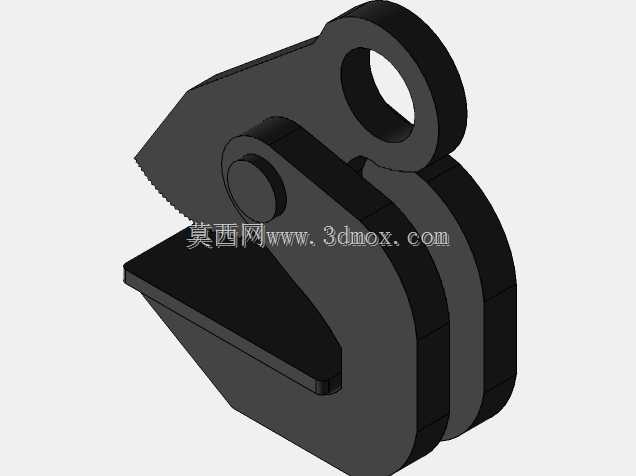

立式金属薄板夹持工装结构设计

　　在钣金加工、金属薄板裁切、焊接、表面处理等生产环节，薄板类工件的装夹定位一直是影响加工精度与操作效率的核心环节，常规平口钳、侧压夹具针对厚度0.5-3mm的金属薄板作业时，极易出现工件翘边、压痕变形、夹持力不均导致的走位问题，这款立式夹持结构正是针对这类场景痛点开发的专用装夹部件。从实际应用场景来看，该夹具可直接安装在焊接工作台、激光切割机辅助上料位、钣金打磨工位的T型槽台面上，也可通过侧边安装孔固定在自动化生产线的工件定位工位，适配冷轧钢板、铝板、不锈钢薄板等常见钣金基材的装夹需求，单次装夹可完成整边定位，避免多点装夹带来的调校耗时。

　　设计思路上，这款立式夹持结构摒弃了传统夹具水平施压的逻辑，采用垂直下压配合侧边定位挡边的结构形式，夹头的施压面做了加宽平面处理，接触面积比普通钳口大60%以上，单位面积压强控制在薄板屈服强度的30%以内，从根源上避免装夹压痕与工件变形。夹持行程做了分级适配，可覆盖0.3mm到6mm厚度的板材装夹，夹头内侧镶嵌了防滑阻尼条，即便表面带有少量切削液、防锈油的工件，也不会出现夹持滑移的问题。结构上采用了偏心轮锁紧机构，操作时只需扳动锁紧手柄即可完成快速夹紧与松开，单步操作耗时不超过2秒，相比螺纹旋紧式夹具，操作效率提升4倍以上，锁紧力可通过偏心轮的偏心距调整，适配不同厚度、不同材质板材的夹持力需求，避免夹持力过大导致的板材弯折。

　　从安装边界与尺寸参数来看，该夹具主体采用45号钢调质处理，整体立式结构的底座宽度为120mm，安装孔位间距符合通用工作台T型槽的标准间距，可直接适配市面上多数工业级工作台、工装平台的安装尺寸，无需额外打孔改制。夹具的垂直高度控制在85mm，装夹后工件上表面无突出遮挡，不会干涉焊枪、打磨头、激光头的作业路径，可实现工件整面加工无死角。侧边的定位挡边做了直角精磨处理，定位面的平面度公差控制在0.02mm以内，多台夹具并排安装时，可保证整排板材的定位边直线度误差不超过0.05mm，满足高精度钣金拼接、焊接的定位要求。

　　实际使用过程中，这款立式夹具可单独使用，也可多台组合搭配，针对长度超过1米的长条形薄板，可沿板材长度方向每隔300mm布置一台夹具，保证整边夹持力均匀，避免薄板中部因自重产生的下挠变形。针对圆形、异形薄板工件，可配合工作台的定位块调整夹具安装位置，实现异形件的快速定位装夹。夹具的所有活动铰接点都做了防尘密封处理，可适配焊接烟尘、打磨粉尘较多的恶劣车间环境，日常维护只需定期在铰接点加注少量润滑脂即可，无易损易耗件，长期使用的稳定性远高于普通弹簧式薄板夹具。夹头的施压面可根据加工需求更换，比如针对表面要求极高的装饰面不锈钢板，可更换尼龙材质的软质压头，完全杜绝装夹划痕，针对表面粗糙的热轧钢板，可更换带齿纹的硬质合金压头，进一步提升夹持摩擦力，承受更大的切削、焊接外力。

　　不同于通用虎钳的多用途适配，这款立式夹持结构完全围绕薄板类工件的装夹需求做了定向优化，没有多余的结构冗余，整体重量控制在2.3kg，单人即可完成安装、移位与操作，在小批量钣金加工、定制化金属构件生产场景下，可大幅降低工件装夹调校的辅助时间，同时减少因装夹不当导致的工件报废率。结构建模过程中，所有配合面都做了公差匹配设计，锁紧机构的活动间隙控制在0.01mm以内，锁紧状态下无旷量，装夹重复定位精度可控制在0.03mm以内，满足高精度钣金加工的定位要求。底座与工作台的接触面做了防滑网纹处理，即便不通过螺栓完全锁死，也可承受常规打磨、焊接作业的侧向力，方便临时工位的快速布置与调整。
