户外炭烤炉烧烤架结构设计

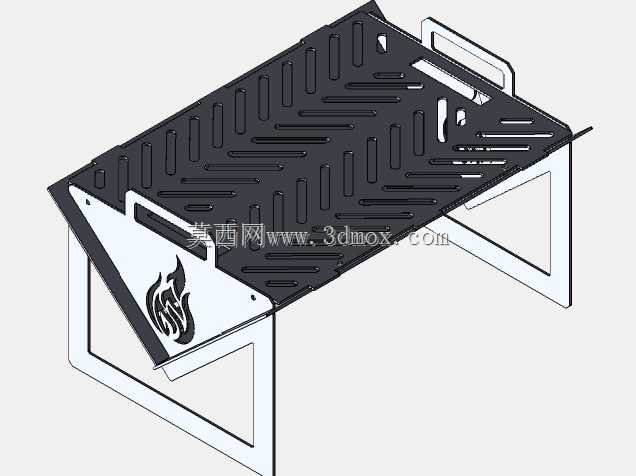

　　这套户外炭烤炉的结构建模围绕炭火烧烤作业展开，炉体采用敞口矩形烤腔作为核心承载区域，炭火置于下部炭槽内，食材通过烤网放置在炉口上方完成煎烤。炉腔侧壁预留通风间隙，炭火燃烧时空气可从下部进入，形成自下而上的气流通道，避免密闭空间内炭火缺氧熄灭；侧壁与炭槽之间保留隔热距离，减少外部支架直接受热后的温度传导。烤网采用格栅式排布，栅条间距兼顾食材支撑与热量穿透，小块食材不会掉落，烟气与炭火辐射热可直接作用于食材表面。炉体四角设置支撑腿，腿件向外微张形成稳定支撑多边形，放置在不平整户外地面时可通过腿端接触点调整姿态，降低侧翻风险；腿件与炉体采用可拆卸连接结构，运输时可将支架拆下，炉体与腿件分层叠放，缩小收纳体积。炭槽采用抽拉式布局，

　　添加木炭或清理炭灰时可从侧部抽出，无需移开上部烤网与食材；炭槽底部开设漏灰孔，燃烧后的灰烬直接落入下部接灰盘，清洗时仅需抽出接灰盘倾倒，避免炭灰散落在炉腔内部。炉体边缘做折边加强处理，薄钣金炉壁通过折边形成局部刚性梁，长时间高温烘烤后不易出现翘曲变形；烤网支撑边采用折弯挂钩结构，搭放在炉口凸缘上即可定位，搬运时可直接取下。侧边设置隔热把手区域，把手与炉壁之间通过连接座留出空气隔热层，徒手调整炉位时可降低烫伤概率。炉体高度按照站立烧烤操作姿态设定，烤网面处于人体小臂自然抬起的作业区间，翻烤食材时无需长时间弯腰；炉口长宽尺寸适配常见聚餐烧烤场景，可同时摆放多组串类食材与片状食材。支架下部预留横向连杆安装位，

　　连杆既作为腿件之间的斜向加强构件，也可临时放置烧烤钳、毛刷等小型工具。建模过程中对炉壁折弯半径、搭接间隙、腿件插接深度均做了实体还原，钣金件之间的装配关系清晰可见，烤网、炭槽、接灰盘、支架均可独立拆分，便于后续根据加工工艺调整板材厚度或更换材质。炉体外形方正，外部无突出尖锐结构，搬运时可整体托举；安装边界主要考虑炉体四周散热距离，靠近易燃物一侧需留出通风隔热空间，腿部展开范围大于炉体投影面积，保证户外硬质地面上的支撑稳定性。
