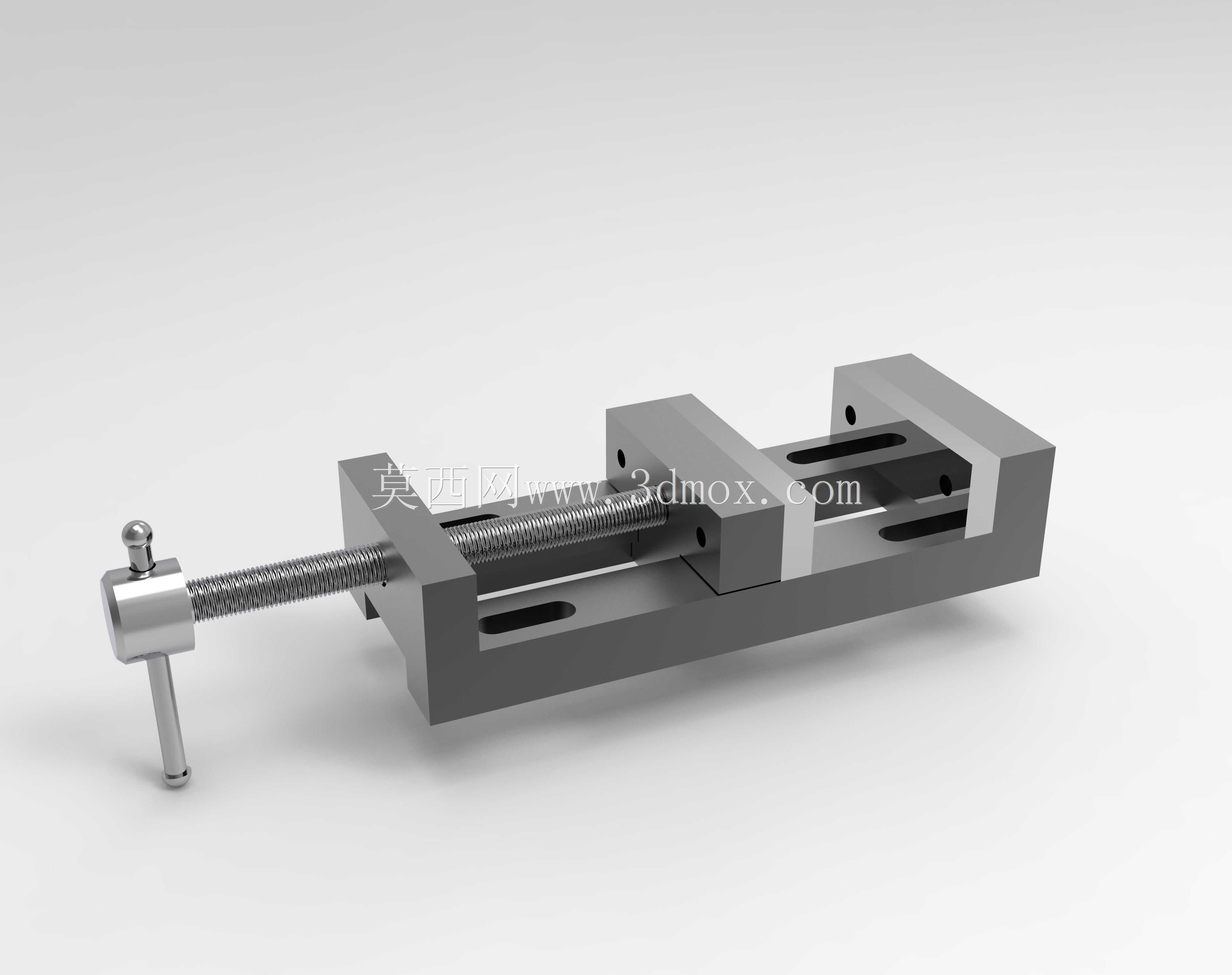

精密螺杆式手动平口夹持虎钳结构

　　这款手动螺杆驱动的平口夹持装置，是机加工、钳工装配、试样固定场景里最常用的通用夹持工装，整体采用高刚性框架式结构设计，固定钳身与活动钳身的配合面做了精密研磨处理，保证夹持过程中活动钳身的移动直线度，避免夹持工件时出现钳口上翘、工件偏移的问题。从实际使用场景来看，这类虎钳既可以直接安装在铣床、钻床、磨床的工作台T型槽上，配合机床完成工件的铣削、钻孔、攻丝、磨削工序的工件固定，也可以单独放置在钳工台面上，完成手工修配、零件打磨、小部件组装时的工件夹持，适配的工件范围覆盖小型金属零件、非金属样件、工装治具胚体等多种类型，只要工件夹持面尺寸在钳口开度范围内，都能实现稳定装夹。

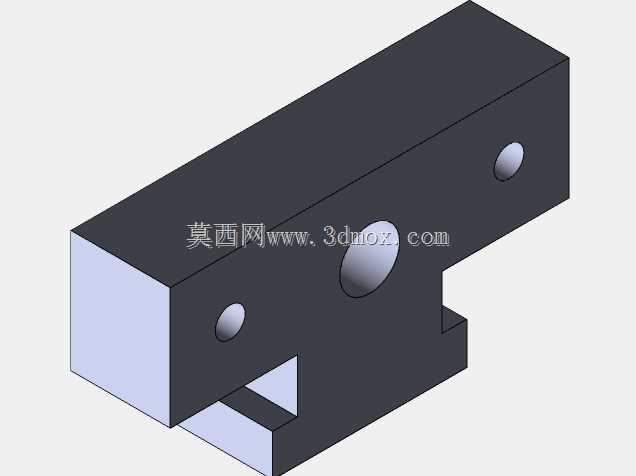

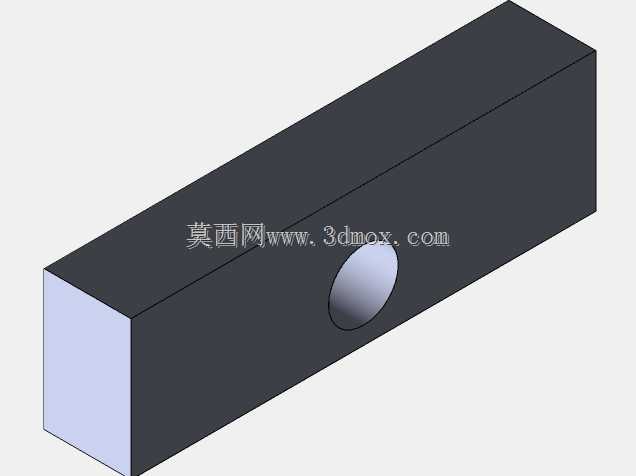

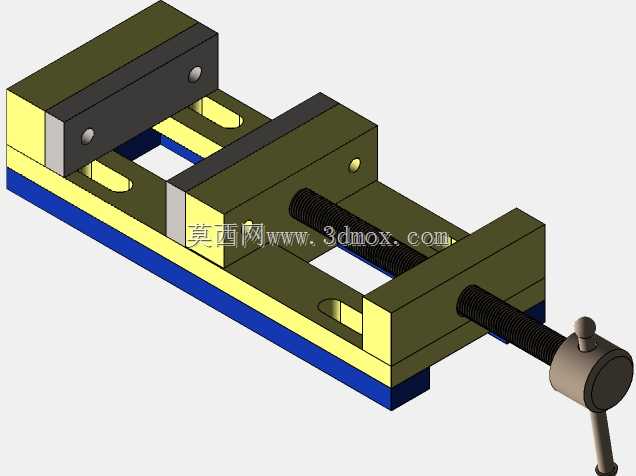

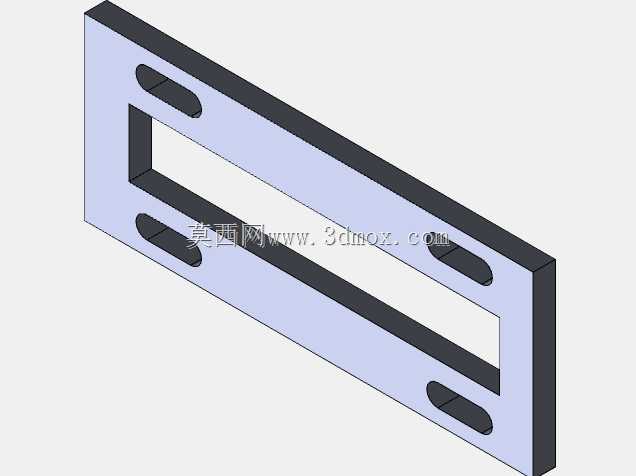

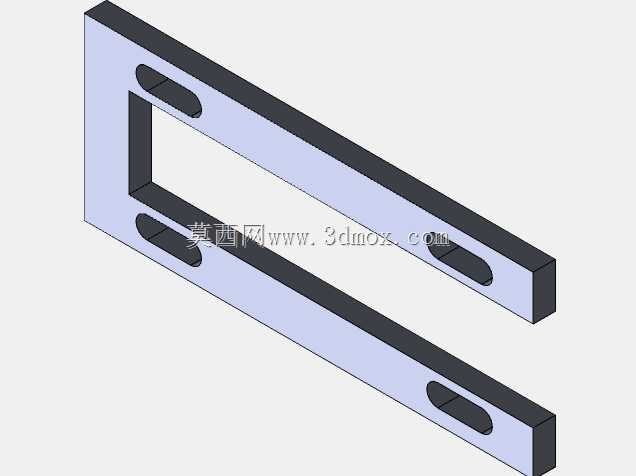

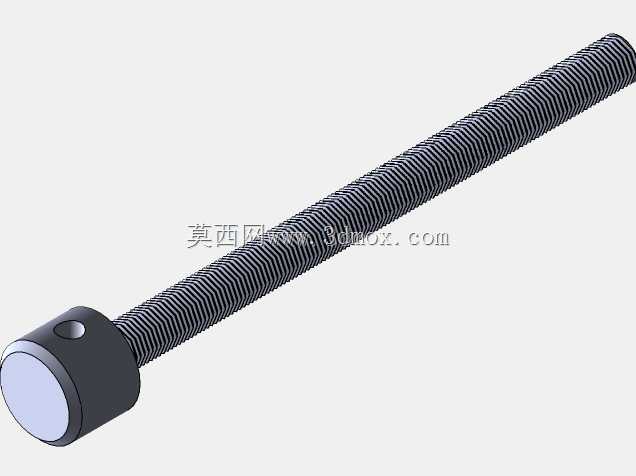

　　结构设计上，这款虎钳采用了单根传动螺杆贯穿固定钳身端部的结构，螺杆端部配有T型转动手柄，操作人员可以通过转动手柄带动螺杆旋转，驱动活动钳身沿钳身的导向槽做直线往复运动，实现钳口的开合动作。钳身本体采用整体式开槽结构，导向槽与钳身一体加工成型，没有额外拼接的导轨部件，大幅提升了整体结构的抗扭刚性，即使承受较大的夹持反力，也不会出现钳身变形、导向卡滞的问题。钳身底部预留了多个安装沉孔与长条形调节槽，安装时可以根据工作台的T型槽间距调整安装位置，通过T型螺栓直接将虎钳锁紧在工作台面上，长槽结构允许虎钳在台面上调整安装角度，适配不同的加工工位需求，安装边界可以适配绝大多数常规尺寸的机加工工作台与标准钳工台，不需要额外制作转接安装板。

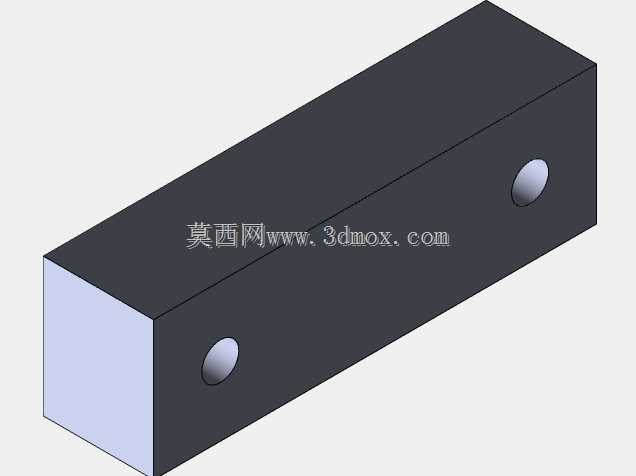

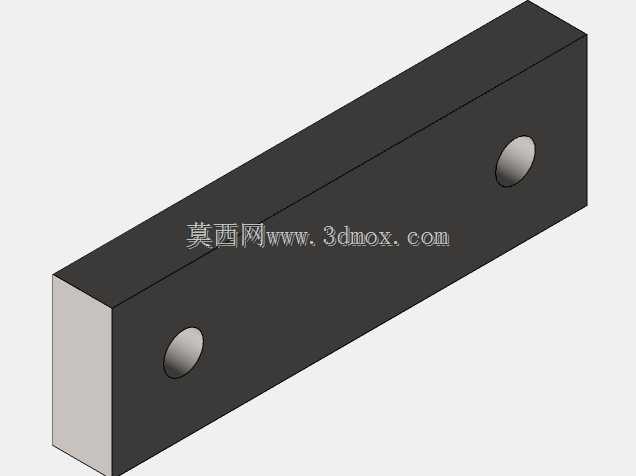

　　钳口部分采用了可拆卸式的硬化钳口板设计，钳口板表面加工有细密的防滑齿纹，能够在夹持工件时提供足够的摩擦力，避免工件在加工受力时出现打滑移位；当钳口板磨损后，可以直接松开固定螺丝更换新的钳口板，不需要整体更换钳身，降低了长期使用的维护成本。活动钳身与螺杆的配合部位做了防脱限位设计，当钳口张开到最大开度时，限位结构会阻挡活动钳身脱出导向槽，避免操作时活动钳身脱落造成安全隐患。螺杆与固定钳身的配合部位设置了耐磨衬套，减少螺杆转动时的磨损，同时衬套可以储存少量润滑脂，长期使用时只需要定期在衬套部位加注润滑脂，就能保证螺杆转动顺畅，不会出现卡滞、异响的问题。

　　从实际使用的功能特性来看，这款虎钳的夹持力可以通过操作人员转动手柄的力度灵活控制，针对薄壁类、易变形的工件，可以适当减小夹持力，避免工件被夹变形；针对需要承受较大切削力的金属加工工件，可以适当加大手柄转动力度，获得足够的夹持力，保证加工过程中工件不会移位。钳身的导向槽两侧设计有排屑缺口，加工过程中产生的切屑、切削液可以顺着缺口排出，不会堆积在导向槽内造成活动钳身移动卡滞，日常清理维护也十分方便，只需要在加工完成后用毛刷顺着导向槽清扫，就能将残留的切屑清理干净。

　　在建模设计过程中，这款虎钳的所有配合面都按照实际加工的公差要求做了配合间隙预留，活动钳身与导向槽的配合采用间隙配合，保证活动钳身移动顺畅的同时，不会出现过大的晃动间隙；螺杆与活动钳身的连接采用了活动铰接结构，允许螺杆在小角度范围内自适应调整，避免螺杆加工同轴度误差导致的转动卡滞。整体结构没有多余的复杂部件，所有零件都采用常规的机加工工艺就能完成加工，不需要特殊的定制刀具或加工工艺，生产制造成本低，互换性强，损坏的零部件可以直接替换标准件，十分适合批量生产与车间日常使用。针对不同的使用场景，这款虎钳还可以通过更换不同类型的钳口板，拓展使用功能，比如更换软钳口可以夹持表面精度要求高的精加工零件，避免夹伤工件表面；更换V型钳口可以夹持圆柱形的轴类、管类零件，实现异形工件的稳定装夹。
