翻盖式圆形镜头防护收纳壳体结构

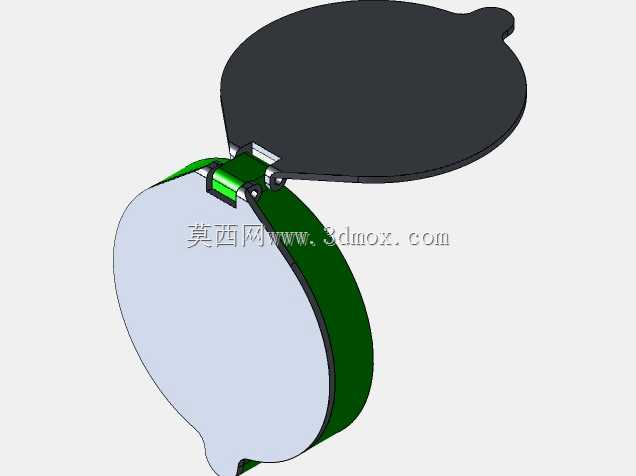

　　这款翻盖式圆形防护壳体，核心适配场景是外置光学镜头的日常携带防护，不管是手机外接摄影镜头、小型运动相机配套镜头，还是便携监测设备的光学端防护，都能通过这个结构实现镜头镜片的物理隔离，避免日常揣放时镜片被钥匙、屏幕碎屑等硬物刮花，也能阻挡口袋里的浮尘、毛絮附着在镜片镀膜表面，减少频繁擦拭镜片带来的镀膜磨损风险。从结构设计逻辑来看，整体采用上下翻盖铰接的布局，上盖与下壳通过侧边的铰接轴实现0-180度左右的翻转开合，铰接位置做了限位凸台，避免翻盖过度翻转碰到壳体外侧；闭合状态下，上盖内侧的环形凸台刚好卡入下壳的环形槽内，槽内预留了密封胶圈的安装位，装配胶圈后可以实现基础的防泼溅能力，应对日常小雨、意外泼溅的场景足够使用。

　　下壳的内侧做了阶梯状的内圈结构，不同直径的阶梯段可以适配不同外径的圆形镜头，阶梯的高度差控制在1.5mm左右，安装时可以根据镜头的实际外径选择对应的阶梯位，通过过盈配合或者点胶的方式将镜头固定在壳体内，不需要额外设计复杂的锁紧结构，兼顾了装配效率和固定可靠性。尺寸边界上，壳体整体的圆形轮廓外径为58mm，闭合状态下的总厚度为9.8mm，属于非常轻薄的便携尺寸，不会给携带增加过多负担；壳体顶部做了一个一体式的挂耳结构，挂耳中心开有直径2mm的穿绳孔，可以穿入挂绳挂在背包挂点、钥匙扣上，避免单独放置丢失。上盖的外表面做了微弧面处理，和下壳的外圆弧面保持一致的曲率，闭合后整体是规整的扁圆柱形态，没有突出的棱角，放在口袋里不会勾扯衣物面料。

　　从结构强度设计来看，壳体的主体壁厚控制在1.2mm，铰接位置的壁厚局部加厚到2mm，避免频繁翻转导致铰接位断裂；下壳的底部做了一圈0.3mm高的支撑凸边，当壳体平放在桌面时，只有凸边接触桌面，不会磨花壳体的主体外表面，也能让壳体放置更平稳，不会轻易滚落。实际使用时，翻开上盖就可以直接进行拍摄，不需要将镜头从壳体内取出，上盖翻转到后侧时，铰接位的阻尼结构可以让上盖保持在翻开状态，不会随意晃动遮挡拍摄视野；闭合时只需要将上盖按压到下壳上，环形凸台卡入槽内就会发出清脆的卡合提示音，确认闭合到位。这个结构的设计没有采用多余的复杂零件，整体只需要上下两个壳体零件加一个铰接轴、一个密封胶圈就可以完成装配，零件数量少，注塑生产时的模具结构简单，

　　量产的良率更容易控制，成本也能控制在较低的区间，适合作为消费类光学配件的配套结构使用。针对不同的使用场景，还可以在壳体内侧的阶梯位粘贴缓冲泡棉，进一步缓冲意外跌落时的冲击力，保护镜头内部的光学镜片组不会因为震动出现光轴偏移的问题；挂耳位置也可以根据需求扩展快拆结构，实现和摄影配件系统的快速对接。
