翻盖式圆形镜头防护存储壳体结构设计

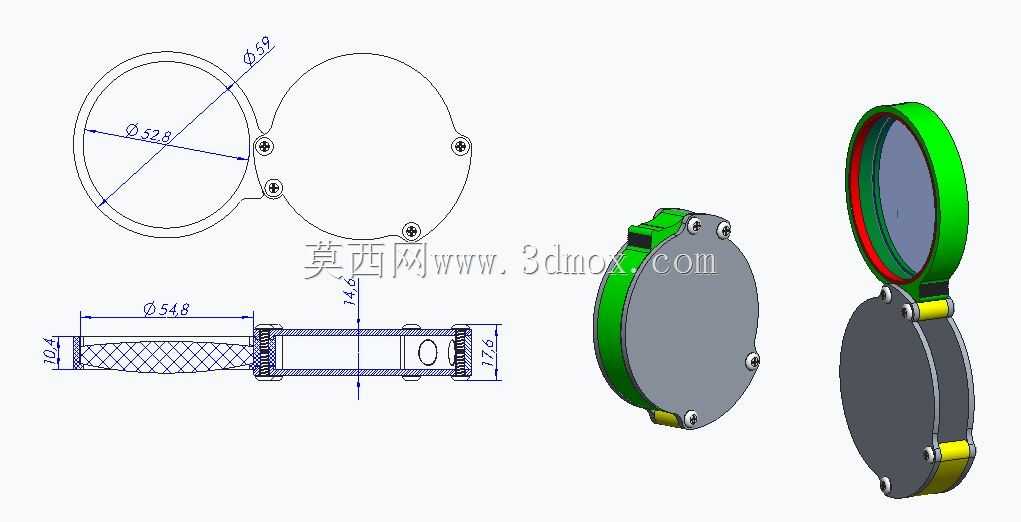

　　这款翻盖式圆形防护壳体，核心适配直径52.8mm规格的圆形光学镜头，整体外轮廓最大直径控制在59mm，闭合状态下总厚度17.6mm，翻盖开合侧的铰接部位突出壳体外沿1.4mm，属于紧凑型随身光学配件防护结构，主要面向户外摄影、工业光学检测、便携光学设备运维等场景下的镜头收纳防护需求，解决裸镜头携带过程中镜片刮擦、积灰、轻微磕碰损伤的实际问题。

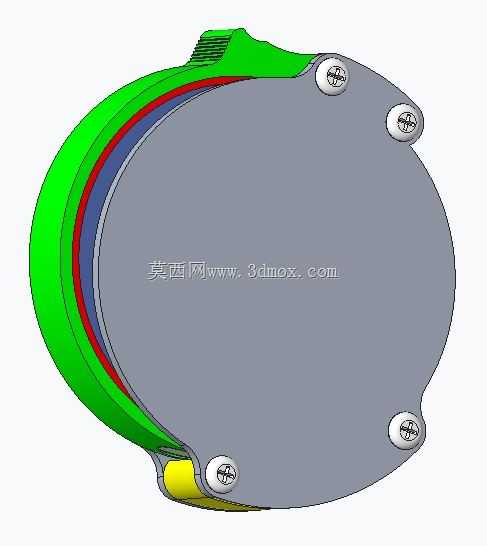

　　从结构设计逻辑来看，整体采用上下分体式翻盖布局，下壳体为核心承载腔，内部做网纹防滑内衬结构，内衬厚度10.4mm，刚好可以卡合镜头的镜身圆周面，避免镜头在腔体内发生径向窜动，同时网纹结构可以增大接触摩擦力，即便壳体受到小幅振动冲击，镜头也不会在腔内移位。上盖为镜片防护侧，内部预留密封槽位，可嵌入薄型橡胶密封圈，闭合后能实现腔体与外界的粉尘隔离，满足日常户外携带的基础防护要求。

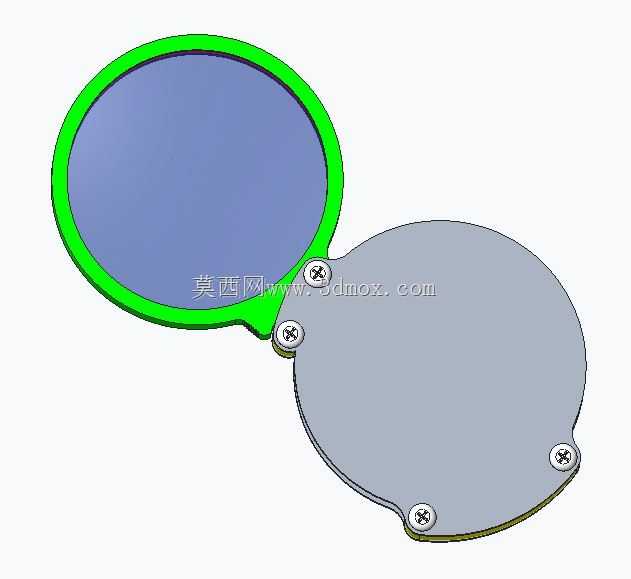

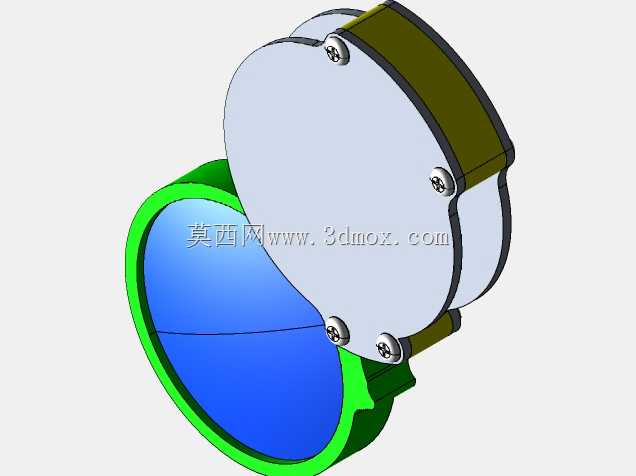

　　铰接部位采用同轴销钉连接结构，销钉两端做限位翻边处理，避免开合过程中销钉脱出，铰接位置的阻尼经过结构间隙匹配设计，翻盖可以在0-180度区间内任意角度悬停，不会出现自由松脱掉落的情况，方便使用者单手持壳体、另一只手取放镜头的操作需求。壳体的闭合固定采用圆周均布的三颗嵌入式卡扣，卡扣位置沿下壳体外沿120度均匀分布，卡扣凸起高度控制在0.8mm，既保证闭合后的锁紧力足够，不会因为意外挤压导致壳体弹开，又不会因为卡扣过紧造成开盖困难，日常使用时单指施加轻微推力即可解锁开盖。

　　安装边界方面，壳体整体无外凸的尖锐棱角，所有边角都做了R0.5mm的圆角倒钝处理，放在衣物口袋、工具包内时不会勾刮织物。下壳体背面为平整安装面，可根据实际使用需求粘贴背胶或者加装绑带，固定在摄影包内侧、设备机架侧壁等位置，拓展固定使用场景。壳体的壁厚统一设置为1.2mm，在保证整体结构强度的前提下，尽可能压缩整体重量，单壳体净重控制在15g以内，不会给随身携行增加过多负重。

　　从实际使用的适配性来看，内部腔体的尺寸预留了0.2mm的公差余量，对于镜身直径在52.5-53mm区间、长度不超过10mm的定焦镜头、滤镜组、光学传感器保护罩等圆形光学配件，都可以实现稳定收纳，不需要额外定制内衬。翻盖的开合行程做了限位设计，最大翻开角度为180度，翻开后上盖与下壳体背面齐平，不会因为翻开角度过大导致铰接部位长期受力产生塑性变形，延长结构的使用寿命。

　　在结构细节处理上，壳体的所有配合面都做了拔模斜度设计，拔模角度设置为1.5度，适合采用注塑工艺批量生产，也可以通过3D打印进行小批量定制加工，加工过程中不需要额外做复杂的后处理，配合面的精度可以直接满足装配要求。卡扣部位做了局部加厚处理，加厚区域壁厚达到2mm，避免反复开合过程中卡扣部位出现疲劳断裂，经过结构受力仿真验证，卡扣部位可以承受至少5000次的反复开合循环，不会出现结构失效问题。

　　针对光学配件的防护特殊性，壳体内腔的所有棱角都做了圆弧过渡处理，不会出现尖锐边角刮擦镜头镜身镀膜或者镜片边缘的情况，内衬的网纹结构采用软质材质适配设计，硬壳主体提供抗冲击防护，软质内衬提供缓冲和防滑，两者配合实现从外力冲击到摩擦刮擦的全方位防护。日常携带时，闭合后的壳体可以完全包裹镜头的光学镜面和镜身调节部位，避免口袋内的钥匙、灰尘等杂物直接接触镜头表面，减少镜头清洁维护的频率，也降低镜片被硬物刮花报废的风险。
