威图机柜多层集成式柜体结构设计

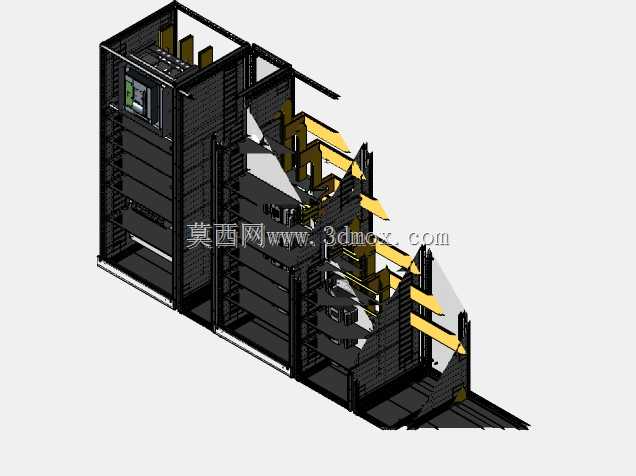

　　这款柜体结构的设计初衷，是面向工业现场电气集成、通讯设备部署的高密度安装需求，解决传统单柜空间利用率不足、多柜拼接走线混乱、后期运维操作空间受限的实际痛点。从结构剖视呈现的内部布局来看，整体采用框架式钣金承载结构，主框架选用冷轧钢板折弯成型的型材拼接，相邻框架节点通过高强度紧固件连接，既保证整体结构的抗形变能力，也方便现场根据安装空间做模块化拼接调整，不需要额外做复杂的现场焊接作业。

　　内部的分层安装位做了差异化的承重设计，靠近柜体下部的安装层预留了更高的垂直空间，用来放置重量较大的电源模块、变压器类重型器件，层板下方额外增加了横向加强筋，避免长期承重出现下挠变形；中上部的安装层间距做了标准化调整，适配常规19英寸标准机架式设备的安装尺寸，层板位置可以根据实际设备高度做上下微调，调整孔位采用等间距排布，调整精度控制在1U的整数倍，完全匹配工业通讯设备、电气控制模块的通用安装规范。

　　柜体侧面预留了贯通式走线通道，通道内设置了可拆装的理线架固定位，强电、弱电线缆可以通过分隔板实现物理隔离，避免不同电压等级线缆之间的信号干扰，走线通道的盖板采用快拆式结构，运维人员不需要完全拆解柜体侧板就能完成线缆的整理、更换作业。柜体前部的安装区域预留了人机交互界面的安装位，对应位置的门板做了下沉式开孔，安装显示屏、操作按钮之后不会突出门板平面，避免现场搬运、操作过程中出现磕碰损坏。

　　从安装边界来看，这款柜体采用并排拼接式设计，单柜的宽度、深度尺寸符合常规工业电气室的通道预留要求，拼接之后的整体底部预留了统一的进出线开孔，开孔位置对应机房防静电地板的走线槽方位，现场安装时不需要额外对柜体底部做大规模切割改造。柜体的门板与框架之间设置了多点式锁止结构，配合密封胶条实现IP54级的防护能力，既可以阻挡工业现场的粉尘进入柜体内部，也能防止少量飞溅的液体侵入器件安装区域，适配车间、通讯基站、数据机房边缘节点等多种应用场景。

　　设计过程中充分考虑了设备散热需求，柜体顶部预留了强制散热风机的安装位，内部每层安装位的后侧都对应设置了通风导流通道，热空气可以顺着导流通道直接从顶部排出，不会在柜体内部形成涡流积热；如果应用在环境温度较低的场景，也可以将顶部风机位更换为过滤通风窗，依靠自然对流实现散热，降低设备运行的能耗。柜体的接地系统做了一体化设计，框架、门板、层板之间都预留了接地端子的连接位，所有金属构件可以形成连续的接地通路，避免出现静电积累、漏电带来的安全隐患。

　　在实际项目应用中，这类集成式柜体可以替代传统分散布置的多个独立机柜，减少现场安装的占地面积，同时内部的模块化安装结构可以根据项目需求灵活调整配置，不管是放置工业PLC控制模块、通讯交换设备，还是低压配电元器件，都能通过调整层板位置、加装配套安装附件实现适配，不需要重新设计整体柜体结构，大幅缩短项目的设计与交付周期。柜体的所有外露钣金件都做了磷化喷塑处理，表面涂层的附着力、耐腐蚀性符合工业设备的使用要求，长期在多粉尘、轻度腐蚀的工业环境中使用也不会出现涂层脱落、基材锈蚀的问题。
